Вышка тура

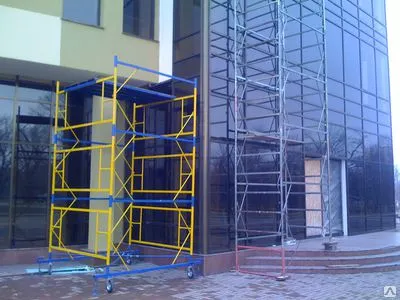

При выполнении ряда работ на высоте и необходимости перемещения строительных лесов по всей площади помещения или в условиях ограниченного доступа применяются вышки-туры строительные передвижные. Вышка-тура строительная передвижная - конструкция башенного типа, которая представляет собой каркасную систему, собираемую из отдельных взаимозаменяемых элементов.



Устройство и принцип работы

Передвижная вышка представляет собой пространственную конструкцию башенного типа из плоских лестниц, имеющих три ступени.

Параллельные лестницы устанавливаются в патрубки гантелей и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой стяжками, которые крепятся на замках лестниц и гантелей. Нижние секции устанавливаются на две базы, которые соединены между собой объемной диагональю.

Базы имеют четыре винтовые опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности. Вышка с помощью винтовых опор должна быть установлена так, чтобы колеса не касались опорной поверхности на 2мм.

Вышка имеет комплект настилов, который состоит из двух типов – сплошного и с люком. Рабочая площадка оборудована настилами, перекладинами ограждения и боковыми фанерными ограждениями настилов.

































































































1























































Подготовка подмостей к работе

Перед сборкой подмостей необходимо:

• ознакомиться с руководством по эксплуатации;

• распаковать подмости и разложить по элементам;

• проверить элементы подмостей на отсутствие повреждений,

полученных при транспортировке.

При сборке и разборке подмостей необходимо соблюдать действующие правила техники безопасности для строительно-монтажных работ.



Последовательность сборки Вышки-тура

1. Установить на ровную площадку две базы (1).

2. В стаканы баз вставить лестницы секции (3) друг напротив друга, предварительно вставив стойки лестниц в стаканы объемной диагонали (2)

3. Надеть на лестницы соединительные гантели(4).

4. Закрепить конструкцию стяжками (5) и закрыть замки3. Надеть на лестницы соединительные гантели(4).

5. Собрать вышку на требуемую высоту, установив объемные диагонали в каждом четвертом ярусе.

Завершается вышка-тура секцией ограждения, сборка которой описана ниже.

6. Установить лестницы(6) и гантели ограждения (7). Закрепить конструкцию стяжками.

7. Установить перекладину ограждения (8).

Порядок сборки

1 – На ровной площадке собрать типовые вышки требуемой высоты

2 – Расставить их с интервалом примерно в 2 метра, при этом лестницы должны смотреть друг на друга.

3 – Соединить смежные вышки на первом ярусе при помощи двух горизонтальных связей и одной объемной диагонали (дополнительные элементы)

4 – Выровнять все вышки в один уровень по горизонтали.

5 – Соединить вышки между собой с помощью диагональных и горизонтальных связей на всю высоту согласно схеме.

6 – Объемные диагонали монтировать согласно таблице, таким образом, чтобы они обязательно были установлены в первом и предпоследнем ярусе.

При установке дополнительных диагональных, горизонтальных связей и объемных диагоналей нужно использовать настилы, входящие в набор дополнительных элементов.

В случае необходимости на рабочем ярусе внутренние лестницы ограждения можно заменить рамами ограждения.

7 – На замки гантелей ограждения смежных вышек закрепить перила ограждения.
