Станок растяжной

Описание

Безналичный расчет
Самовывоз, Доставка курьером, Доставка транспортной компанией, Ещё 1 способ, Доставка автопарком компании

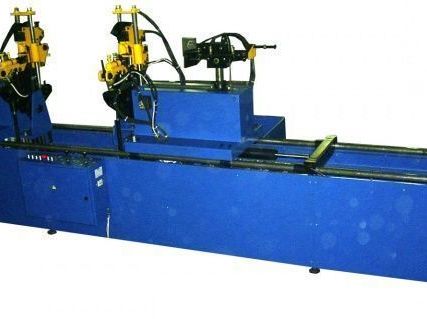

Станок предназначен для растяжки (предварительной формовки) жестких статорных катушек обмоток электрических машин из заготовки "лодочка".

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА





1. Размеры катушки









1.1. Длина пазовой части, мм



450…2400





1.2. Ширина (хорда) макс., мм



780





1.3. Ширина (хорда) макс. при максимальном довороте, мм



720





1.4. Высота сечения пазовой части, мм



20…60





1.5. Толщина сечения пазовой части, мм



10…20





1.6. Вылет лобовых частей, мм



75…525





1.7. Макс. угол раскрытия рычагов механизма растяжки, град



130





1.8. Угол дополнительного поворота зажимов
пазовой части, град.



-10…25





2. Станция насосная









2.1. Насос, тип



НШ 10х2





2.2. Электродвигатель, тип



АИР100L6УЗ





2.2.1. Мощность, кВт



2,2





2.2.2. Частота вращения, об/мин



1000





2.3. Гидрораспределитель, тип



5РЭ50.00





2.4. Клапаны напорные, тип



КН50.12.5





2.5. Клапан электромагнитный, тип



109.00.00013





2.6. Емкость гидробака, л



50





3. Гидроцилиндры (диаметр/ход, мм)









3.1. Механизма перемещения



75/410





3.2. Закрытия передних и задних зажимов



40/63





3.3. Закрытия лобовых зажимов



40/160





3.4. Перемещения задних зажимов



40/160





4. Максимальное давление в гидросистеме, кг/см2



100





5. Марка используемого масла



Масло моторное М10-Г2, М10В2, М8-Г2, М-8М2 ГОСТ8581-78
М -8А ГОСТ 10541-78





6. Редукторы механизма растяжки (марка)



MU-75





6.1. Частота вращения выходного вала, об/мин



187





6.2. Мощность электродвигателя, кВт



3





7. Габаритные размеры (ДхШхВ) / масса, мм / кг



4950 х 850 х 1770 / 1600





8. Габаритные размеры насосной станции (ДхШхВ) / масса, мм / кг



870 х 670 х 510 /150





Возможны изменения основных параметров по Вашему техническому заданию
