Станок растяжной

Описание

Безналичный расчет
Самовывоз, Доставка курьером, Доставка транспортной компанией, Ещё 1 способ, Доставка автопарком компании

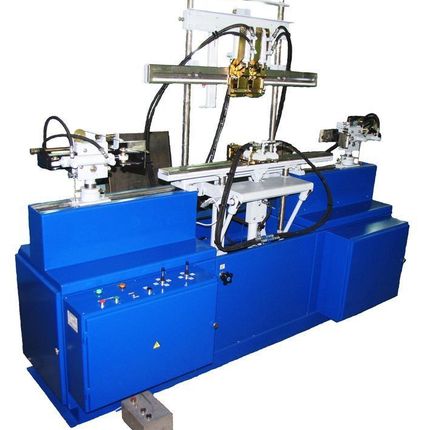

Станок предназначен для растяжки (предварительной формовки) жестких статорных катушек двухслойной корзиночной обмотки электрических машин из заготовки «лодочка».

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА





1. Размеры секции, растягиваемой на станке









1.1. Длина пазовых частей, мм



185 … 1215





1.2. Высота сечения пазовой части, мм (h)



8 … 40





1.3. Толщина сечения пазовой части, мм (в)



4 … 16





1.4. Максимальный центральный угол,
образуемый пазовыми частями (α), градусы



140





1.4. Диаметр расточки статора, мм









1.4.1. Минимальный



340





1.4.2. Максимальный



930





2. Привод растяжки и зажимов



Гидравлический





3. Рабочее давление, кг/см2



80





4. Насосная станция









4.1. Привод









4.1.1. Электродвигатель, тип



4А100L6УЗ





4.1.2. Мощность, кВт



2,2





4.1.3. Частота вращения, об/мин



950





4.2. Насос, тип



GP2-0113R97F/20N





5. Гидрораспределитель









5.1. Шестисекционный с электрическим
управлением, тип



DS3-S1/11N-D00





6. Гидроцилиндры









6.1. Механизма растяжки, тип



ГЦ50-320





6.1.1. Диаметр поршня, мм



50





6.1.2. Ход штока, мм



320





6.1.3. Количество, шт



2





6.2. Перемещение балки передних зажимов, тип



ГЦ 50-250





6.2.1. Диаметр поршня, мм



50





6.2.2. Ход штока, мм



250





6.2.3. Количество, шт



1





6.3. Перемещения балки задних зажимов, тип



ГА 93.000-02





6.3.1. Диаметр поршня, мм



40





6.3.2. Ход штока, мм



160





6.4. Пазовых зажимов, тип



ГА 93.000





6.4.1. Диаметр поршня, мм



40





6.4.2. Ход штока, мм



63





6.5. Лобовых зажимов, тип



ГА 93.000-02





6.5.1. Диаметр поршня, мм



40





6.5.2. Ход штока, мм



160





7. Марка применяемых масел



Масло моторное ИГП 30;
М10-В2; М8-В2; М8-Г2





8. Габаритные размеры станка в исходном положении (ДхШхВ) / масса, мм / кг



2700 х 890 х 2150 / 900





Возможны изменения основных параметров по Вашему техническому заданию
