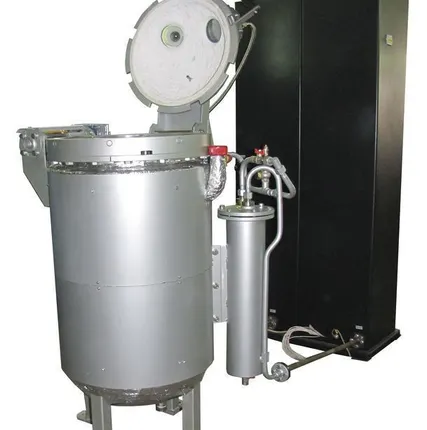

Автоклав пропиточный

Описание

Безналичный расчет
Самовывоз, Доставка курьером, Доставка транспортной компанией, Ещё 1 способ, Доставка автопарком компании
Автоклав пропиточный предназначен для пропитки электротехнических изделий пропиточными составами и компаундами.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА





1. Общие характеристики









1.1. Давление в пропиточном баке, атм



4max





1.2. Вакуум, кПа(мм рт.ст.)



1,33 (10)





1.3. Рабочая температура теплоносителя, 0С



145 max





1.4. Используемый теплоноситель



антифриз AGA-Z65
(-650С…+1320С)





1.5. Напряжение питания (50Гц), В



380





1.6. Установленная мощность, кВт



5,7





2. Бак пропиточный









2.1. Полный объем, м3



0,1





2.2. Диаметр внутренний, мм



400





2.3. Диаметр рабочего пространства, мм



370





2.4. Длина цилиндрической части корпуса, мм



555





2.5. Длина рабочего пространства, мм



450





3. Корзина бака пропиточного









3.1. Объем бака, м3(л), макс



0,052(52)





3.2. Габаритные размеры, мм









3.2.1. Диаметр



370





3.2.2. Высота



500





4. Система нагрева пропиточного бака









4.1. Объём теплоносителя рубашки , л



75





4.2. Нагревательный элемент









4.2.1. Тип



ТЭНБВ-5/Z-220





4.2.2. Мощность, кВт



5,0





4.2.3. Напряжение, В



220





4.2.4. Количество, шт



1





4.3. Клапан предохранительный
давление, атм



4





5. Механизм фиксации крышки пропиточного бака









5.1. Привод, тип



винтовой





5.2. Мотор-редуктор









5.2.1. Электродвигатель, тип



АИМУ 63 S4





5.2.1.1. Мощность, кВт



0,37





5.2.1.2. Частота вращения, об/мин



1400





5.2.2. Редуктор, тип/передаточное отношение



РС50/80





6. Система визуального контроля









6.1. Светильник взрывозащищенный светодиодный









6.1.1. Тип



АТ-ДСП-33/22-220
VAC-IP67-EX





6.2. Видеокамера взрывозащищенная



Беркут-Ех-ЦВ-6.0-БК





7. Шкаф управления









7.1. Агрегатный отсек









7.1.1. Насос вакуумный пластинчато-роторный









7.1.1.1. Тип



3НВР-1Д





7.1.1.2. Пизводительность, м3/час



3,6





7.1.1.3. Электродвигатель









7.1.1.3.1. Мощность, кВт



0,25





7.1.1.3.2. Скорость вращения, об/мин



2800





7.1.2. Датчик давления-разрежения









7.1.2.1. Тип



415-ДИВ 8353





7.1.2.2. Пределы измерения, МПа



-0.1….+0.5





7.1.2.3. Выходной сигнал, мА



4 …. 20





7.1.3. Шаровой кран с электроприводом









7.1.3.1. Диаметр проточной части, дюйм



1/2





7.1.3.2. Время открытия/закрытия, сек



7…10





7.1.3.3. Потребляемая мощность, Вт



2





7.1.3.4. Количество, шт



2





7.1.4. Клапан электромагнитный 2W21 нормально
закрытый прямого действия с диафрагмой









7.1.4.1. Тип



2W2115GXV





7.1.4.2. Рабочее давление, МПа



0,0…1,0





7.1.4.3. Максимальное давление, МПа



3,0





7.1.5. Клапан предохранительный малоподъёмный
пружинный регулируемый прямого действия
муфтовый с возможностью ручного открывания









7.1.5.1. Тип



VT 1831





7.1.6. Манометр показывающий









7.1.6.1. Тип



ТМВ-610Р.03(-1…+5кгс/см2)
М20х1,5.150С. 1,5





7.2. Пульт управления









7.2.1. Монитор









7.2.1.1. Тип



TFT LED





7.2.1.2. Размер экрана монитора, дюйм



7





8. Габаритные размеры/ масса









8.1. Бак пропиточный









8.1.1. Габаритные размеры (ДхШхВ) / масса, мм / кг



1060 х 800 х 1500 / 400





8.2. Шкаф управления









8.2.1. Габаритные размеры (ДхШхВ) / масса, мм / кг



860 х 460 х 1880 / 200





Возможны изменения основных параметров по Вашему техническому заданию
