Описание
Погружные скважинные насосы серии ЭЦВ 5-20-100 - гарантия 1 год — предназначены для подачи чистой холодной воды (без абразивных и волокнистых включений) из скважин, глубоких колодцев и открытых водоемов.Область применения — для индивидуального, коммунально-бытового, промышленного и сельскохозяйственного водоснабжения, а также для орошения и понижения уровня грунтовых и пластовых вод.
Устройство насоса

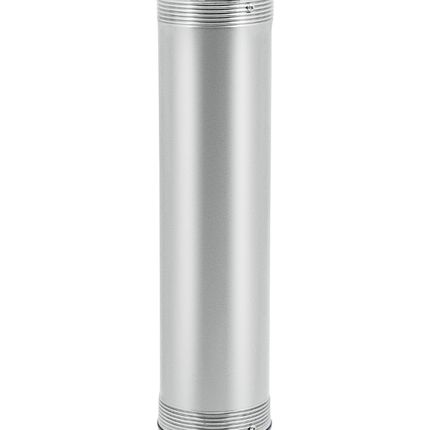

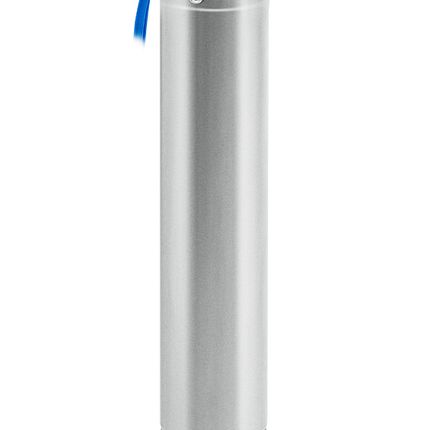

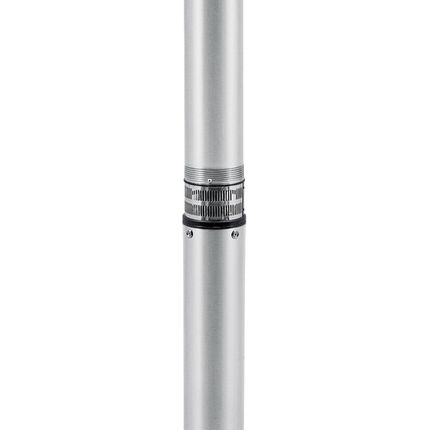

Серия ЭЦВ — погружные центробежные многоступенчатые насосы. Корпус насоса выполнен из нержавеющей стали. Напорный патрубок, адаптер, переходник, фланец и крышка изготовлены из чугуна. Электродвигатель — трехфазный, маслонаполненный. Герметизация электрического кабеля во фланце двигателя (переходнике) выполнена с помощью кабельного ввода. Стыковка электродвигателя с насосной частью и передача момента (вращения) выполнена через шлицевое соединение (вал электродвигателя и ответная муфта насосной части), что повышает надежность и долговечность конструкции по сравнению со шпоночным соединением. Рабочие колеса «плавающие», выполнены из высокопрочного, износоустойчивого полимера. Такая конструкция и используемый материал обеспечивают продолжительный срок службы проточной части и уменьшают вероятность заклинивания при перекачивании воды с механическими примесями. В верхней части насоса (проточной части), в напорном патрубке имеется выходное присоединительное отверстие с внутренней резьбой для соединения с напорным трубопроводом, проушины для крепления страховочного троса, а также встроенный обратный клапан. Всасывающее отверстие располагается в средней части насоса и защищено фильтрующей решеткой.
Насосы поставляются в комплекте с четырехжильным (включая заземление) электрическим кабелем длиной 2 м. При необходимости кабель можно удлинить. Вилка в комплект не входит.
Для многолетней и безопасной эксплуатации трёхфазных насосов необходимо обеспечить следующие защитные функции: защита от повышенного и пониженного напряжений, от случайного отключения одной из фаз питания электрической сети, от перегрузки, от короткого замыкания, от холостого («сухого») хода. В цепи электропитания насоса должны быть установлены сетевой предохранитель и высокочувствительный дифференциальный выключатель (УЗО) с током срабатывания 30 мА. В качестве оптимальной защиты UNIPUMP рекомендует использовать пульты управления M3-D1C (для насосов мощностью 0,75–15 кВт) и C3-HP1 (для насосов мощностью 18,5–22 кВт), обеспечивающие все вышеперечисленные защитные функции.
Насос ЭЦВ 5-20-100, где 5 - диаметр 5" (дюймов), 20 - номинальная подача 20 м3/ч (диапазон 8 - 28 м3/ч), 100 - номинальный напор 100 м (диапазон 155 - 29 м), электродвигатель мощность 9,2 кВт, ток 20,8 А, тип, сечение кабеля, мм² 4х6, длина насоса 1892 мм, вес 68 кг
Минимальный внутренний диаметр скважины — 136 мм
Максимальная глубина погружения под зеркало воды — 70 м
Температура перекачиваемой жидкости — 0 … +35 °С
Температура окружающей среды — 0 … +35 °С
Максимально допустимое количество примесей в перекачиваемой жидкости не более — 100 г/м³
Максимальный размер механических примесей — 2 мм
pH перекачиваемой жидкости — 6,5 … 8,5
Параметры электросети — 3~, 380 ± 10 % В, 50 Гц
Номинальная частота вращения двигателя — 2850 об/мин
Число пусков в час — 20 (с равномерными интервалами)
Класс нагревостойкости изоляции — F
Степень защиты двигателя — IP68
Длина электрического кабеля — 2 м
Комплект поставки:
Проточная часть насоса - 1 шт.
Электродвигатель насоса - 1 шт.
Руководство по эксплуатации - 1 шт.
Упаковка - 1 шт.
