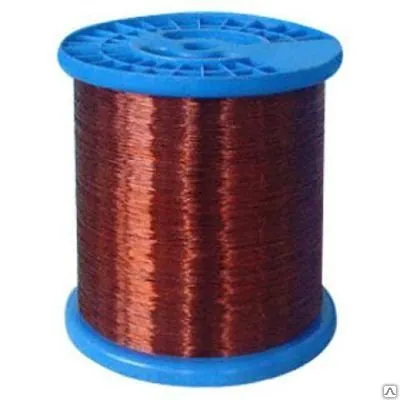

Эмальпровод ПЭТВ-2 0,355

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка транспортной компанией, Автотранспортом
Производитель: Эмальпровод;
Страна-производитель: Россия;
Марка: ПЭТВ
ЭМАЛЬПРОВОД

Эмальпровод представляет собой медный или алюминиевый проводник с эмалевой изоляцией (ПНЭТимид, ПЭАП-155, ПЭВЛ, ПЭТВ-1, ПЭТВ-2, ПЭТКД и другие). По видам изоляцию обмоточных проводов можно классифицировать следующим образом:

эмалевая,

волокнистая,

эмалево-волокнистая,

бумажная,

пластмассовая,

плёночная,

стекловолокнистая,

стеклоэмалевая,

сплошная стеклянная.

Типы эмальпроводаТаблица1.

Марка эмальпровода

Температурный индекс, С

Изоляция

Толщина слоя, мм

Свойства, особенности

Применение

ПЭМФ
ТУ16-505.583-77

105(А)

Поливинилформаль

0.050-1.250

Фреоностойкость

Намотка изделий стойких к хладонам

ПЭТВ
МЭК-317-34

130(В)

Полиэфир

0.060-2.500

Стойкость к трансформаторному маслу и воде

Обмотки электрических машин, аппаратов и приборов

ПЭТВМ
ТУ16-505.370-78

130(В)

Полиэфир

0.250-1.400

Механическая прочность, теплостойкость

Механизированая намотка изделий

ПЭТВКТ
ПЭТВКМ
ТУ16-505.582-78

130(В)

Полиэфир

0.030-0.800

Стабильность сопротивления проводника

Приборы

ПЭТКД
ТУ16-705.354-84

130(В)

Полиэфиримид + полиамид

0.200-0.450

Спекаемость при повышенной температуре. Облуживаются

Отклоняющие системы телевизоров

ПЭВТЛД
МЭК 317-2

155(F)

Полиуретан + поливинилбутираль

0.014-0.400

Спекаемость при повышенной температуре. Облуживаются

Бескаркасные конструкции намоточных изделий

ПЭВТЛК
МЭК 317-19

130(В)

Полиуретан + полиамид

0.040-0.355

Механическая прочность изоляции. Стойкость к растворителям

Обмотки электрических машин, аппаратов и приборов

ПЭТ-155
МЭК 317-3

155(F)

Полиэфиримид

0.060-2.500

Стойкость к трансформаторному маслу

Обмотки электрических машин,аппаратов и приборов

ПЭТНХ-155
ПЭТММ-155
ПЭТМТ-155
ТУ 16-505.810-75

155(F)

Полиэфиримид

0.020-0.800

Стабильность электросопротивления проводника

Приборы

ПЭВТЛ
МЭК 317-20

155(F)

Полиуретан

0.020-1.600

Стойкость к воде и растворителям. Облуживаются

Электро и радиотехнические изделия

ПЭУ-155
ТУ 16.К71-126-91

155(F)

Полиуретан

0.100-0.690

Облуживаются. Стойкость к растворителям

Намотка трансформаторов. Обмотки электрических машин,аппаратов

ПЭФ-155
ТУ 16-505-673-77

155(F)

Полиэфир + циануратимид

0.063-1.800

Фреоностойкость, маслостойкость

Намотка трансформаторов. Обмотки электрических машин,аппаратов

ПЭТР-155
ТУ 16-705.048-78

155(F)

Полиэфиримид

0.020-0.200

Теплостойкий с тонкой изоляцией

Малогабаритные реле

ПЭТМ-155
ТУ 16-705.173-80

155(F)

Полиэфир + циануратимид

0.050-2.000

Теплостойкость

Механизированая намотка изделий

ПЭЦ2
ТУ 16-502.029-84

155(F)

Полиэфиримид + полиамид

2 x 0.050

Стойкость к воде

Микрокабель для охранной сигнализации

ПЭТД-180
МЭК 317-13

180(Н)

Полиэфиримид + полиамидимид

0.200-2.000

Стойкость к тепловому удару

Изделия с максимальными термическими и механическими нагрузками

ПЭФД-180
ТУ КП 16-011-96

180(Н)

Полиэфирциануратимид + полиамидимид

0.200-2.500

Механическая прочность. Стойкость к хладонам в смеси с маслами

Механизированая намотка изделий, стойких к хладонам(в т.ч. А134)в смеси с маслами

ПЭТ-180
МЭК 317-8

180(Н)

Модифицированный полиэфир

0.060-2.500

Стойкость к растворителям. Теплостойкость

Обмотки электрических машин и аппаратов

ПЭУ-Д180
ТУ 16 К14-20-99

180(Н)

Полиуретан + полиамид

0.060-0.500

Механическая прочность изоляции. Повышенный коэффициент вматываемости. Облуживается

Катушки зажигания

ПЭФ-155ф
ТУ КП16-009-95

180(Н)

Полиэфирциануратимид

0.200-0.750

Эластичнось и стойкость к фреону 134А

Намотка изделий, стойких к хладонам(в т.ч.134А) в смеси с маслом

ПЭТ-155
МЭК 317-26

200(С)

Полиамидимид

0.017-2.500

Стойкость к растворителям. Теплостойкость

Изделия с максимальными термическими и механическими нагрузками

ПЭТ-имид
МЭК 317-7

220(С)

Полиимид

0.032-1.600

Стойкость к тепловому удару и радиации

Изделия с максимальными термическими и механическими нагрузками

ПНЭТ-имид
ТУ 16-505.489-78

220(С)

Полиимид

0.032-1.600

Стойкость к тепловому удару и радиации

Изделия с максимальными термическими и механическими нагрузками

ПНЭТ-имидД
ТУ 16-505.001-81

220(С)

Полиимид

0.355-1.250

Стойкость к пониженному давлению, изменению температуры, спекаемость

Намотка изделий

Наиболее широко применяется эмальпровод ПЭТВ, ПЭТВ-1, ПЭТВ-2 - эмальпровод с простой эмалевой изоляцией. Данные типы эмальпровода применяются в электрических двигателях с малой мощностью, телефонных капсюлях, измерительных приборах и служат для изготовления обмотки с температурным классом "В". Ресурс эмальпровода ПЭТВ составляет 20 тысяч часов.Достоинства обмоточного провода с эмалевой изоляцией:

Обладают малыми толщинами изоляции.

Хорошими физико-механическими и электроизоляционными характеристиками.

Нагревостойкостью.

Простотой в обслуживании и использовании, что позволяет использовать его для намотки изделий с высокими температурными и механическими нагрузками, в том числе механизированной.

Провод обмоточный медный применяется для обмоток электрических машин, аппаратов, измерительных, регистрирующих и других приборов. Провод обмоточный с медной жилой применяются в приборостроительной, радиотехнической промышленности.Медный эмальпровод с изоляцией на основе масляных лаков(марка ПЭЛ) выпускаются в диапазоне диаметров 0,02- 2,5 мм. Эти провода имеют достаточно высокие электроизоляционные характеристики, которые сохраняются даже в условиях воздействия повышенных температур и влажности. Провода марки ПЭЛ применяются, для изготовления катушек электрических аппаратов, рамок приборов и т. п.Провода с изоляцией на поливинилацеталевой основе отличаются механическими характеристиками, хорошими электроизоляционными свойствами, стойкостью к действию сред агрессивных, что позволяет с успехом использовать их для изготовления обмоток электрических машин и аппаратов без дополнительных покрытий.Эмальпровод с ТИ-120 выпускаются из марок ПЭВТЛ-1, ПЭВТЛ-2 диаметром 0,05-1,6 мм с изоляцией на основе полиуретанового лака. Особенностью этих проводов является возможность обслуживания их без предварительной зачистки эмали, что значительно облегчает пайку.Круглые провода выпускаются в диапазоне диаметров 0,50-2,5 мм, а прямоугольные - в диапазоне сечений от 1,6 до 11,2 мм. Помимо высокой нагревостойкости эти провода отличаются повышенными механическими характеристиками, стойкостью к токовым перегрузкам и хладонам, имеют достаточно хорошие электрические свойства. Эти провода используются в тех случаях, когда необходимо обеспечить надёжную работу электрооборудования с ТИ-180 и выше, особенно при тяжёлых условиях изготовления обмоток.Обмоточный провод с полиамидной изоляцией имеют самую высокую нагревостойкость среди эмалированных проводов, достаточно хорошие электрические характеристики, которые практически не изменяются при их нагревании до температуры 230 С.
