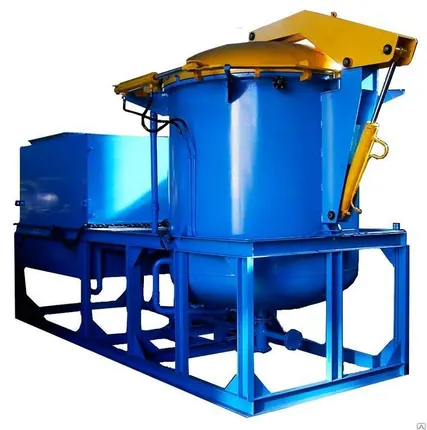

Установка пропиточная вакуумная 1600

Описание

Безналичный расчет
Самовывоз, Доставка курьером, Доставка транспортной компанией, Ещё 1 способ, Доставка автопарком компании
Установка предназначена для пропитки лаками МЛ-92; ГФ-95; КО-916 обмоток статоров и якорей электродвигателей.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА





1. Бак пропиточный









1.1. Полный объем, м3



4





1.2. Диамметр внутренний, мм



1600





1.3. Высота, мм



2340





1.4. Рабочая высота, мм



1600





2. Бак резервный









2.1. Объем бака, м3, макс



4,7





2.2. Рабочий объем лака, м3



min 3,9;
max 4,6





2.3. Габаритные размеры (ДхШхВ),мм



2030 х 1640 х 1450





3. Механизм открывания крышки пропиточного бака









3.1. Гидроцилиндр









3.1.1. Ход штока, мм



500





3.1.2. Диаметр поршня, мм



110





3.1.3. Макс давление, кг/см2



200





4. Механизм привода клещевого зажима крышки пропиточного бака









4.1. Гидроцилиндр









4.1.1. Ход штока, мм



420





4.1.2. Диаметр поршня, мм



80





4.1.3. Макс давление, кг/см2



200





5. Механизм привода шарового крана лакопровода









5.1. Гидроцилиндр









5.1.1. Ход штока, мм



160





5.1.2. Диаметр поршня, мм



40





5.1.3. Макс давление, кг/см2



200





6. Механизм привода шаровых кранов вакуумпровода









6.1. Гидроцилиндр









6.1.1. Ход штока, мм



100





6.1.2. Диаметр поршня, мм



40





6.1.3. Макс давление, кг/см2



200





7. Насос перекачки лака









7.1. Тип



Ш 40-4-19,5/4





7.2. Производительность, м3/час



19,5





7.3. Электродвигатель









7.3.1. Тип



ВА132S6У2





7.3.2. Мощность, кВт



5,5





7.3.3. Скорость вращения, об/мин



960





8. Агрегат вакуумный электронасосный









8.1. Тип



UVL 18





8.2. Производительность, м3/час



18





8.3. Электродвигатель









8.3.1. Мощность, кВт



0,75





8.3.2. Скорость вращения, об/мин



2800





9. Датчик давления-разрежения









9.1. Тип



415-ДИВ 8343





9.2. Пределы измерения, кПа



-100….+150





9.3. Выходной сигнал, мА



4 …. 20





10. Гидрораспределительная станция









10.1. Насос шестерённый









10.1.1. Тип



GP2-0113R97F/20N





10.2. Гидрозамок, тип



MVPP-SA/50





10.3. Предохранительный клапан, тип



CR5/22N





10.4. Гидрораспределитель, тип



DS3-S1/11N-D00





10.5. Гидрораспределитель, тип



DS3-SA2/11N-D00





10.6. Реле давления, тип



T50-150 NA-37140





10.7. Электродвигатель









10.7.1. Мощность, кВт



2,2





10.7.2. Скорость вращения, об/мин



945





10.8. Марка используемых масел



масло индустриальное ИГП-30
М10-Г2; М10-В2





10.9. Габаритные размеры (ДхШхВ) / масса, мм / кг



1170 х 1120 х 1500 / 420





11. Пропиточный агрегат









11.1. Габаритные размеры (ДхШхВ) / масса, мм / кг



5500 х 2260 х 3100 / 3100





12. Шкаф управления









12.1. Габаритные размеры (ДхШхВ) / масса, мм / кг



840 х 340 х 1775 / 150





13. Напряжение питания (50Гц), В



380





14. Установленная мощность, кВт



8,45





Возможны изменения основных параметров по Вашему техническому заданию
