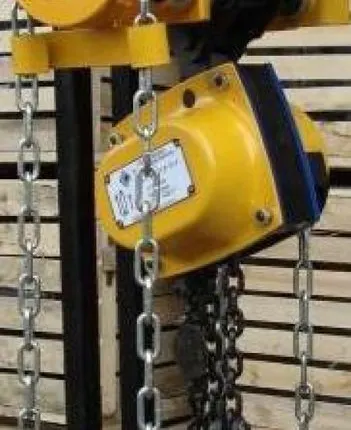

Тали взрывобезопасные ручные ТРШБп IIGb c T3 (5 т., 12 м.)

Описание

Тали ручные шестерённые передвижные ТРШАп / ТРШБп (с поворотным кожухом тяговой цепи) предназначены для подъёма, удержания в поднятом положении и опускания груза, а также для перемещения груза по подвесному пути двутаврового профиля при различных работах в режиме не выше группы 1М по ГОСТ 25835.
Тали цепные ручные передвижные ТРШБп могут быть использованы при строительно-монтажных работах, производстве ремонтных, погрузочно-разгрузочных и иных работ в различных отраслях промышленности, а также автолюбителями.
Тали ручные передвижные могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части климатических факторов соответствуют исполнению У1.1 ГОСТ 15150. Разрешается эксплуатация передвижных талей ТРШБп при температуре окружающей среды не ниже минус 40 град С.

Тали цепные ручные передвижные имеют двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.
Тормоз — автоматический, дисковый, грузоупорный с коэффициентом запаса торможения более 1,5.
Кожух тяговой цепи талей ТРШАп / ТРШБп поворотный, что позволяет осуществлять подъем/опускание груза находясь в стороне от поднимаемого груза.


Ручные тали цепные передвижные ТРШБп взрывобезопасные имеют следующую область применения — взрывоопасные зоны классов ВIа и ВIIa согласно гл. 7.3 ПУЭ с категорией взрывоопасных смесей IIA и IIB, температурных групп Т1, Т2 и Т3.
Взрывозащищенность талей обеспечивается за счет применения материалов неопасных в отношении фрикционных искр при трении и соударении, а также ограничения максимальной температуры деталей механизма до безопасных значений (150 град С).
При работе с талями необходимо соблюдать специальные условия эксплуатации — не допускать резких рывков и соударений цепи.
Тали взрывобезопасные ТРШБп опущены для работы во взрывоопасных зонах, согласно ГОСТ Р 51330.13-99 (МЭК 60079-1496) и другим нормативным документам, регламентирующим применение оборудования во взрывоопасных зонах.
Сертификатом «Центра по сертификации взрывозащищенного и рудничного электрооборудования» от 30.03.2012 подтверждено, что Продукция - тали ручные шестеренные стационарные и передвижные взрывозащищенные производства ООО «СВПК» типов ТРШСп и ТРШБп с маркировкой взрывозащиты II Ga c T3, серийный выпуск - соответствует требованиям нормативных документов ГОСТ Р ЕН 13463-1-2009 ГОСТ Р ЕН 13463-5-2009. В соответствии с сертификатом – область применения талей – взрывоопасные зоны класса 1, 2 помещений и наружных установок по ГОСТ Р ЕН 1127-1-2009 с маркировкой взрывозащиты по ГОСТ Р ЕН 13463-1-2009 и другим нормативным документам, регламентирующим применение оборудования во взрывоопасных зонах.
В соответствии ГОСТ Р ЕН 13463-1-2009:
п. 3.2.3) Оборудование группы II с уровнем взрывозащиты Ga предназначено для применения в местах, где взрывоопасная среда, создаваемая смесями воздуха и газов, паров или туманов, присутствует постоянно или в течение длительных периодов времени, или часто;
п. 4.1) Оборудование группы II предназначено для применения во взрывоопасных газовых средах в помещениях и наружных установках, кроме подземных выработок шахт, рудников и их наземных строений;
п. 6.1.2) Оборудование группы II с уровнем взрывозащиты Ga классифицируется в соответствии с температурными классами, при этом указанный в маркировке тали температурный класс Т3 соответствует максимальной температуре поверхности 200 град C;
п. 14.2) применено обозначение вида взрывозащиты «с» - конструкционная безопасность.

Ручные тали передвижные ТРШАп / ТРШБп основные размеры




Размер
Модель


ТРШАп-0,5-ЕхТ3
ТРШБп-1,0-ЕхТ3
ТРШБп-2,0-ЕхТ3
ТРШБп-3,2-ЕхТ3


H
390
440
460
540


B
100
240
190
200


b
100
120
125
140


b1
15
15
15
15


L
185
200
280
370


L1
145
170
250
340


L2
85
85
125
170


h
10
10
10
15


S
28
28
30
36







Ручные тали передвижные ТРШБп основные характеристики



Характеристика
Модель


ТРШАп-0,5-ЕхТ3
ТРШБп-1,0-ЕхТ3
ТРШБп-2,0-ЕхТ3
ТРШБп-3,2-ЕхТ3


Грузоподъемность тали, т
0,5
1,0
2,0
3,2


Масса тали (без цепей), кг
17
17
25,5
45


Тяговое усилие мех-ма подъема при номинальной нагрузке, Н
150
300
330
380


Тяговое усилие механизма передвижения, Н
-
95
145
197


Ход тяговой цепи
при подъеме груза на 1 м, м
65
65
154
197


Грузовая цепь
6×18
6×18
6×18
6×18


Высота подъема, м
3, 6, 9, 12
3, 6, 9, 12
3, 6, 9, 12
3, 6, 9, 12


Полиспастность
(к-во ветвей грузовой цепи)
1
1
2
3


Строительная высота, min, мм
390
440
460
540


Допустимый уклон подвесных путей на 1 м, не более, мм
3
3
3
3


Радиус подвесного пути не менее, м
1,0
1,0
1,6
2,0


Номер двутавровой балки, ГОСТ 8239
14, 16, 18, 20, 22, 24
16, 18, 20, 24, 27
20, 22, 24, 27, 30
20, 22, 24, 27, 30, 36


Номер двутавровой балки, ГОСТ 19425
18М, 24М
18М, 24М, 30М, 36М
24М, 30М, 36М
24М, 30М, 36М, 45М




Тали ручные передвижные взрывобезопасные ТРШБп комплект поставки, порядок эксплуатации

В комплект поставки тали ТРШБп входит:
Таль соединеная с кошкой — 1 шт.
Подвеска нижняя — 1 шт.
Тяговая цепь — 2шт (1 шт для ТРШАп-0,5).
Грузовая цепь — 1 шт.
Тали взрывобезопасные поставляются с паспортом.
Тара (деревянный ящик или картонная коробка) — 1 шт.

Грузовая цепь на всех талях ТРШБп — высокопрочная 8-го класса прочности, калиброваная, круглозвенная. Размеры цепи (диаметр проволоки и шаг цепи) - 6х18. Тяговая цепь на всех талях взрывозащищенных ТРШБп — стальная круглозвенная 5×28мм на механизме тали и механизме передвижения. Эксплуатация талей взрывозащищенных ТРШБп, техническое освидетельствование, надзор за техническим состоянием должны осуществляться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъемных кранов». Техническое обслуживание талей цепных передвижных ТРШБп заключается во внешнем осмотре, смазке грузовой цепи смазкой типа «Литол-24». Таль передвижная цепная должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного, более месяца, перерыва. Тали взрывозащищенные цепные передвижные должны эксплуатироваться при строгом соблюдении мер по безопасной эксплуатации. Полная информация о мерах безопасности приведена в паспорте на таль. Запрещается применение талей передвижных ручных ТРШБп для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Запрещается эксплуатация тали в химически активных средах. Изготовитель гарантирует работоспособность тали цепной при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 2 года со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.
Тали цепные ручные передвижные ТРШБп - устройство и принцип работы

Таль цепная передвижная состоит из кошки, двух силовых щёк, серьги, соединяющей таль с кошкой, нижней подвески, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, установленной в подшипниках, тяговой звёздочки, грузовой цепи, тяговой цепи и кожуха, вращающегося в обечайке.
Редуктор тали цепной ручной передвижной представляет собой двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.
Тормоз тали цепной передвижной – автоматический, дисковый, грузоупорный состоит из ступицы, вал-шестерни, чашки, щеки, фрикционной накладки. Тяговая звездочка и кулачок установлены на вал-шестерне.
Кошка состоит из двух щек и оси. В щеках на подшипниках качения установлены ролики.


Вес (кг):70
Тяговое усилие (кг):34,67
Высота подъема (м):12
Грузоподъемность (кг):5000
