Система крепления Multifix

Описание

956600A: размер A (956600 + 956634) (GH-1440W-3
956602A: размер B (956602 + 956638) (ZX-Models)
50000510: размер C (ZH-Models)

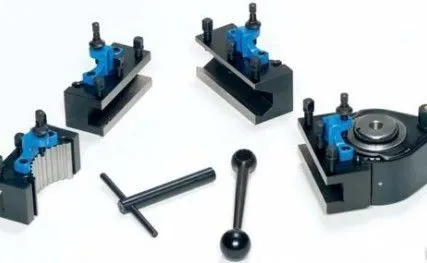

Резцедержатель MultiFix: Комплект подетально, слева переходная шпилька для замены
4-х позиционного резцедержателя, справа один резцовый блок с ключом.


956634: Gr. A Multifix AD 2090, наружний (GHB-1340/ GH-1440-3)
956638Gr. B Multifix AD 25120, наружний (ZX-type)
Держатель токарного резца
Блок для крепления резцов с державкой прямоугольного сечения


956656 Gr. A Multifix AH 2085, внутренний (GHB-1340/ GH-1440-3)
956659 Gr. B Multifix BH 32130, внутренний (ZX-type)
Держатель расточного резца
Блок для крепления резцов с державкой круглого сечения (расточные)


956666 Gr. A Multifix AJ 3080 (GHB-1340/ GH-1440-3) для хвостовика с конусом Морзе
956669 Gr. B Multifix BJ 40120 (ZX-Models) для хвостовика с конусом Морзе
Блок для крепления инструмента с цилиндрическим хвостовиком
и переходников на конус Морзе


956715: MK 1 AL 130, Gr.A (GHB-1340/ GH-1440-3)
956716: MK 2 AL 230, Gr.A (GHB-1340/ GH-1440-3)
956720: MK 2 BL 240, Gr.B (ZX-Models)
956721: MK 3 BL 340, Gr.B (ZX-Models)
956722: MK 4 BL 440, Gr.B (ZX-Models)
Переходники для крепления инструмента с конусом Морзе 1, 2, 3, 4




На токарных, токарно-винторезных станках, оснащенных 4-х позиционным резцедержателем, возможно установить не более 4 инструментов (резцов), причем, если необходимо выполнять расточные операции, то расточной резец устанавливается в левом положении и занимает 2 позиции, т.е. остается возможность использования 3-х инструментов.
Если на станке обрабатывается 2-3 поверхности, то этого может быть достаточно. Однако иногда приходится на одной детали обрабатывать поверхности разной сложности и конфигурации, например:

подрезка торца......................... подрезной резец
центровка отверстия......... центровочное сверло
сверление отверстия................................ сверло
растачивание отверстия............ расточной резец
обточка диаметра........ проходной упорный резец
точение канавки..................... канавочный резец
нарезание резьбы..................... резьбовой резец
отрезка детали............................ отрезной резец

Инструментов может требоваться еще больше в зависимости от сложности детали и особенностей технологического процесса.
Для таких и подобных случаев применяется система крепления токарного инструмента, предлагаемая JET – Multifix.
Принцип действия которого заключается в следующем: вместо 4-х позиционного резцедержателя установлена специальная головка на которую, простым поворотом рукоятки можно быстро установить, по одной, не ограниченное количество предварительно настроенных резцовых блоков с любым токарным инструментом. Это могут быть резцы всех типов (проходные, подрезные, канавочные, резьбовые, расточные, отрезные и т.д.) и направления (левые и правые), осевой инструмент (сверла, зенкеры, центровочные сверла и т.п.).
Если на токарном станке необходимо сверлить отверстие, заднюю бабку с установленным в ней сверлильном патроне, вручную перемещают в зону обработки, фиксируют ее, затем, опять же вручную, вращая маховик пиноли, осуществляют сверление. Сверлить отверстия сверлом, установленным в головке Multifix, можно при помощи продольной автоматической подачи суппорта станка.
Применение системы крепления MultiFix значительно сокращает время на перенастройку станка и соответственно, время обработки детали сокращается.
Multifix делят на 3 группы: A, B и С, отличающиеся габаритными размерами для применения на токарных станках разных размеров. На станках JET устанавливается: Группа «А» - GH-1440W3, «В» - серия ZX, «С» - серия ZH.
Точность позиционирования сменяемого инструмента составляет 0,01 мм. 40 возможных угловых положений с отсчетом по шкале.
