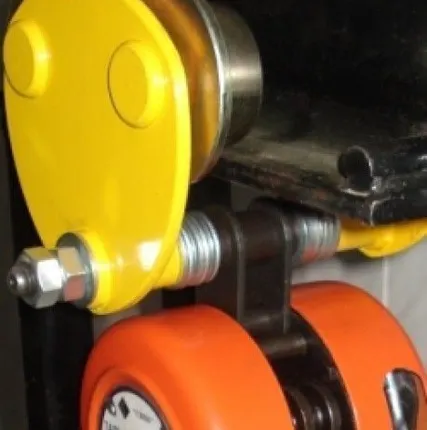

Тали передвижные ручные цепные ТРШБК (2 т., 6 м.)

Описание

Тали передвижные ручные цепные ТРШАК / ТРШБК грузоподъемность 0,5–1,0–2,0–3,2–5,0 тонн


Тали ручные передвижные шестерённые цепные типа ТРШАК / ТРШБК предназначены для подъёма, удержания в поднятом положении и опускания груза, а также для перемещения груза по подвесному пути двутаврового профиля в режиме не выше группы режима 1М по ГОСТ 25835.
Тали передвижные ручные ТРШАК и ТРШБК используются при строительно-монтажных работах, производстве погрузочно-разгрузочных, ремонтных и иных работ в различных отраслях.
Передвижные ручные тали ТРШАК и ТРШБ К могут эксплуатироваться как в помещении, так и на открытом воздухе. Эксплуатация передвижных талей разрешается при температуре окружающей среды не ниже минус 40 град С.
Ручные тали передвижные должны подвешиваться исключительно на двутавровые балки, номера которых указаны в паспорте на изделие (номера балок справочно приведены в таблице ниже). Величина максимального уклона подвесного пути должна составлять не более 3-х милиметров на 1 метр пути. Требования по величине минимального радиуса закругления подвесного пути для талей ТРШАК / ТРШБК также указаны в таблице ниже.
Передвижные тали ручные ТРШБК-1,0 ; ТРШБК-2,0 ; ТРШБК-3,2 и ТРШБК-5,0 интегрированы с кошками типа Б (с приводом механизма передвижения на кошке ручной). Таль ручная шестеренная передвижная ТРШАК-0,5 интегрирована с кошкой типа А (без привода механизма передвижения на кошке).

Передвижные тали ручные ТРШАК / ТРШБК имеют следующие отличительные особенности:


Малая строительная высота (расстояние между нижним крюком и опорной поверхностью двутавра) позволяет работать в условиях ограниченного пространства.
Таль ручная передвижная ТРШАК-0,5 и тали ручные передвижные ТРШБК (всех грузоподъемностей) требуют минимального технического обслуживания. Таль передвижная легко разбирается, не требует при обслуживании специальных инструментов.
Высокая надежность конструкции обуславливается применением качественных конструкционных материалов и комплектующих, точностью механической обработки деталей, соблюдением технологии изготовления деталей, термообработки, нанесения покрытий, сборки узлов и изделия в целом.
Передвижная таль ТРШАК-0,5 и передвижные тали ТРШБК изготавливаются со стандартной высотой подъема 3, 6, 9 и 12 метров.

Тали ручные передвижные ТРШАК / ТРШБК имеют следующие основные размеры




Модель
ТРШАК-0,5
ТРШБК-1,0
ТРШБК-2,0
ТРШБК-3,2
ТРШБК-5,0*


H
315
340
415
520
650


h
10
10
10
15
-


B
100
180
180
200
200


b
100
120
125
140
276


L
185
200
280
360
-


L1
150
170
250
340
377


S
28
28
36
38
46


Номер двутавр.
балки ГОСТ 8239
14,16,18
20,22,24
16,18,20
22,24,27
20,22,24
27,30
22,24,27
33,36
20,22,24
27,30,36


Номер двутавр.
балки ГОСТ 19425
18М,24М
18М,24М
30М,36М
24М,30М
36М
24М,30М
36М,45М
24М,30М
36М,45М



* - схему тали ТРШБК-5,0 см. в нижней правой части страницы.





Тали передвижные ручные ТРШАК / ТРШБК: основные характеристики



Модель
Г/п
кг)/к-во
ветвей
Цепь
d×p
(мм)
Усилие на
тягов. цепи
при номин.
нагрузке
(даН)
Тяговое
усилие
механизма
передвиж.
(даН)
Масса при
станд.
высоте h
3м (кг)
Радиус
подвесн.
пути (не
менее) м


ТРШАК-0,5
500/1
6×18
26
-
16
1,0


ТРШБК-1,0
1000/1
6×18
36
9,5
27,0
1,0


ТРШБК-2,0
2000/2
6×18
37
14,5
37,5
1,6


ТРШБК-3,2
3200/2
8×24
41
17,5
58,7
2,0


ТРШБК-5,0
5000/2
10×30
44
14,0
96,2
2,0





Дополнительная информация

В комплект поставки передвижной тали цепной ТРШБК входит: Таль — 1шт. Подвеска нижняя — 1шт. Тяговая цепь — 2шт (1 шт. - для ТРШАК). Грузовая цепь — 1шт. Паспорт — 1шт. Тара ( деревянный ящик или картонная коробка ) — 1шт.
Грузовая цепь на всех цепных талях высокопрочная 8-го класса прочности, калиброваная, круглозвенная. Размеры цепи (шаг цепи и диаметр проволоки из которой цепь сделана) для талей каждой грузоподъемности указан в таблице выше. Тяговая (ручная) цепь стальная круглозвенная: 5х26мм на механизме тали; 5х28мм на кошке.
Редуктор тали — двухступенчатый, двухпоточный цилиндрический соосный с передачами внешнего зацепления.
Эксплуатация шестеренных талей ТРШАК / ТРШБ К, техническое освидетельствование, надзор за техническим состоянием должны осуществляться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъемных кранов».
Техническое обслуживание ручных талей цепных шестеренных ТРШБ К заключается во внешнем осмотре, смазке грузовой цепи смазкой типа «Литол-24».Таль ручная передвижная должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного, более месяца, перерыва. После трех лет эксплуатации таль ручная шестеренная передвижная должна быть подвергнута техническому освидетельствованию согласно Правилам устройства и безопасной эксплуатации грузоподъёмных кранов. После 6-ти лет эксплуатации таль ручная передвижная должна быть подвергнута ремонту с полной разборкой и заменой изношенных частей.
Запрещается применение талей ТРШАК / ТРШБК для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Запрещается эксплуатация тали в химически активных средах.
Изготовитель гарантирует работоспособность тали шестеренной при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 2 года со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.
При работе с ручной талью передвижной соблюдайте меры безопасности, приведенные в её паспорте!!!


Тали ручные передвижные цепные ТРШАК/ТРШБК устройство, основные узлы и детали

Таль ручная шестеренная передвижная состоит из кошки, двух силовых щёк, нижней подвески, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, установленной в подшипниках, тяговой звёздочки, грузовой цепи, тяговых цепей и кожуха.
Тормоз тали ручной шестеренной — автоматический, дисковый, грузоупорный состоит из ступицы, установленной на вал-шестерне, храпового колеса между двух фрикционных накладок, защёлки с пружиной.
Кошка состоит из щек, распорки с осью крепления к корпусу тали. В одной из щёк на подшипниках качения установлены ведомые ролики. В другой щеке (в случае тали ТРШБК) смонтирован механизм передвижения. Таль ручная передвижная ТРШАК без привода механизма передвижения, соответственно ведомые ролики установлены на общих щеках.
Полную информацию об устройстве ручных талей ТРШАК / ТРШБК можно скачать в формате pdf кликом по картинке ниже.




Вес (кг):35,0
Тяговое усилие (кг):32,63
Высота подъема (м):6
Грузоподъемность (кг):2000
