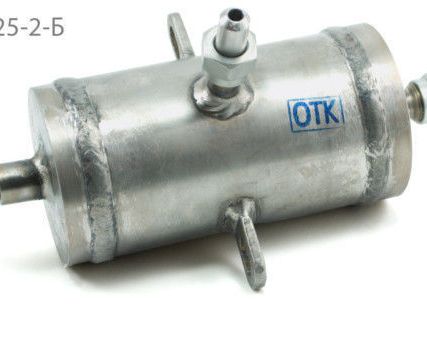

Сосуд уравнительный СУ-25-2-А СУ-25-2-Б

Описание

Опт / Розница
Безналичный расчет
Доставка транспортной компанией
Предназначены для поддержания постоянного уровня жидкости в одной из двух соединительных линий при измерении уровня жидкости в резервуарах с использованием датчиков разности давлений.

Конструктивные особенности

В зависимости от места присоединения импульсных линий уравнительные сосуды производяться в следующих исполнениях:


для закрытых резервуаров (нижний и боковой ниппели для присоединения к импульсной линии);
для открытых резервуаров (один нижний ниппель).


Габаритные и присоединительные размеры

СУ-6,3 Исполнение 2



СУ-6,3 Исполнение 4



СУ-25 Исполнение 2



СУ-40




Таблица 1


Условное обозначение
Условное давление, МПа
Исполнение
Материал
Масса не более, кг




СУ-6,3-2-А
6,3
2
Сталь 20
2,8


СУ-6,3-2-Б
Сталь 12Х18Н10Т


СУ-25-2-А
25
Сталь 20
4,0


СУ-25-2-Б
Сталь 12Х18Н10Т


СУ-6,3-4-А
6,3
4
Сталь 20
2,8


СУ-6,3-4-Б
Сталь 12Х18Н10Т


СУ-40-А
40
-
Сталь 20
2,6


СУ-40-Б
Сталь 12Х18Н10Т




Материалы, контактирующие с рабочей средой


Таблица 2


Материал корпусных деталей
Код материалов в условном обозначении сосуда




Сталь 20 ГОСТ 1050
А


Сталь 12Х18Н10Т ГОСТ 5632
Б




Гарантийные обязательства


Таблица 3


Параметр
Значение




Гарантийный срок эксплуатации, месяцы
36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления




Комплект поставки


Таблица 4


Наименование
Количество




Сосуд
1


Паспорт предприятия изготовителя
1




Пример обозначения при заказе




Сосуд уравнительный
СУ-25-2-А




1
2





Наименование.
Условное обозначение по табл. 1.


Допускаемое рабочее давление для сосудов (СУ, СР, СК) в зависимости от температуры рабочей среды выбирается по таблице 1 (ГОСТ356-80)°C




Температура рабочей среды, ºС
Допускаемое рабочее давление, МПа


Сталь 20
Сталь 12Х18Н10Т




20*
4
6,3
10
25
40


200
200
4
6,3
10
25
40


250
325
3,5
5,4
9
23
35


300
400
3
4,8
7,5
19
30


350
480
2,6
4
6,6
17
26
