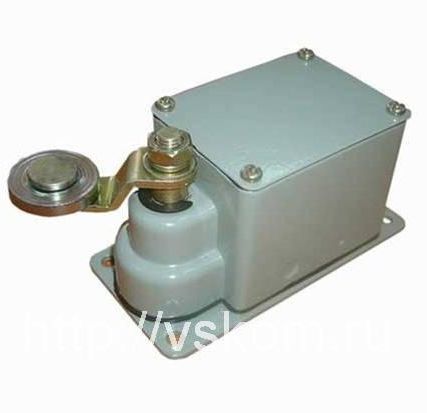

Выключатель концевой ВК-200-БР-11-67У2-13

Описание

Выключатели путевые (конечные) мгновенного действия ВК 200, ВК 300 (аналоги ВПУ-011Б) предназначены для срабатывания в электрических цепях управления переменного тока напряжением до 500В частоты 50-60 Гц и постоянного тока напряжением до 220В, под воздействием управляющих упоров (кулачков) в определенных точках пути контролируемого объекта. Допускается применение выключателей при напряжении 500В переменного тока.

Выключатели допускают установку в любом положении в местах, не защищенных от попадания пыли и случайного попадания брызг воды или масла, попадающих вертикально или под углом к вертикали (для ВК 200) или случайного обливания водой или маслом (для ВК 300). Выключатель ВК-300 отличается от выключателя ВК-200 наличием сальника на вводе.
Путевые (концевые) выключатели ВК-200 и ВК-300 относятся к аппаратами общего назначения, прямого действия с самовозвратом. Применяются для коммутации электрических цепей управления, под воздействием специальных элементов, в определенных точках пути, где движение контролируемого объекта должно быть изменено, или возникает необходимость сигнализации о достижении объектом заданной точки.
Концевые выключатели ВК-200 и ВК-300 бывают с приводом в виде рычага с роликом. Конструкция выключателя не ограничивает самостоятельную установку требуемого направления рабочего хода, и позволяет регулировать угол установки рычага, относительно оси корпуса, в пределах ±55°.
Выключатели ВК-300 отличаются от выключателей ВК-200 наличием сальника на кабельном вводе корпуса. По остальным параметрам выключатели идентичны.

Расшифровка ВК-200(300)

ВК ХХХ-Х-Х-Х-Х-ХХ-ХХ-Х-Х:
В – выключатель;
К - концевой;
ХХХ - концевой;
200 - исполнение без сальникового ввода;
300 - исполнение с сальниковым вводом;
Х - условное обозначение группы коммутационной износостойкости:
А - серебряные контакты 2500000 циклов ВО;
Б - биметаллические контакты 1000000 циклов ВО;
Х - вид привода:
Р – рычаг с роликом;
В – V образный рычаг;
С – селективный привод;
Х - количество замыкающих и размыкающих контактов:
1 - 1з+1р (1 замыкающий + 1 размыкающий);
Х - способ крепления:
1 - базовое (107х44мм);
2 - широкое основание;
ХХ - степень защиты от окружающей среды (IP67).
ХХ - климатическое исполнение и категория размещения по ГОСТ 15050-69 У2.
Х - обозначение количества ступенек ролика:
1 - ступень 1(41 мм);
2 - ступень 2(51 мм);
3 - ступень 3(61 мм);
4 - ступень 4(71 мм);
Х - обозначение положения ролика и направления движения:
1 - ход вправо с самовозвратом;
2 - ход влево с самовозвратом;
3 - ход вправо без самовозврата;
4 - ход влево без самовозврата;
5 - ход влево и вправо без самовозврата.
