Описание

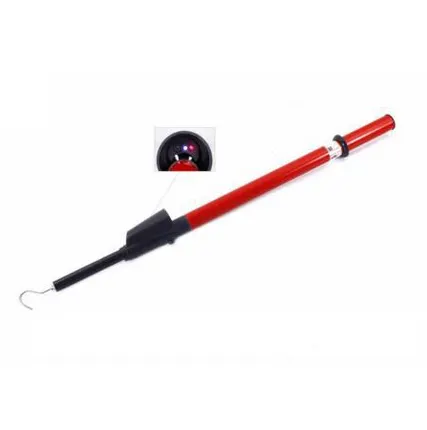

Указатель высокого напряжения комбинированный контактно -бесконтактный УВН 6-10 КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением от 6 до10 кВ, частотой 50 Гц.
Указатель УВН 6-10 КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа: контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.
Указатель позволяет определить опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со штангой ШО-10Э-4-7,0 длиной 7,0м и весом 3,5кг - с земли без подъема на опору.
Принцип действия контактной части основан на преобразовании электрических сигналов в светозвуковые.
Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной, и только синим для бесконтактной части, одновременно сопровождающаяся прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной, менее частым и интенсивным при работе бесконтактной части.
Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Бесконтактная часть указателя обладает динамической чувствительностью, т.е. при приближении к токоведущим частям срабатывание в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения "шагового напряжения".
Указатель обладает возможностью самопроверки, как контактной, так и бесконтактной частей. Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ.
Характеристики
Рабочее напряжение 6-10 кВ
Порог индикации 1,5 кВ
Виды индикации световая-импульсная, звуковая-прерывистая
Метод измерения контактно-бесконтактный
Источник питания 1
Длина рукоятки 120 мм
Длина изолирующей части 350 мм
Длина штанги 750 мм
Габаритные размеры Ф72х750 мм
Погодные условия эксплуатации -45 +40 С°
Вес 0,450 кг
