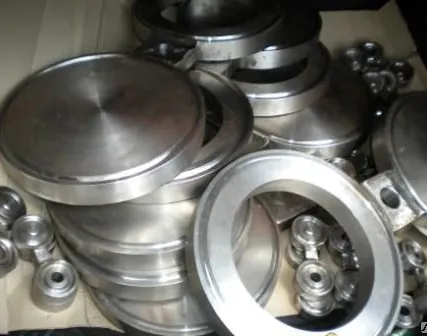

Заглушки поворотные (обтюраторы) АТК 26-18-5-93 / T-MM-25-01-06-01

Описание

Опт / Розница
Конструкция: поворотная;
Ду (DN): Ду25;
Страна-производитель: Россия;
ПРИМЕНЕНИЕ ЗАГЛУШЕК ПОВОРОТНЫХ

1. Заглушки устанавливаются между фланцами. Герметичность соединения обеспечивается за счет соответствия исполнений уплотнительных поверхностей фланцев и заглушки (шип-паз, выступ-впадина и др.).

2. Осью, вокруг которой поворачивается заглушка, является либо шпилька (болт), используемая для стяжки фланцевого соединения, либо отжимные болты, устанавливаемые в резьбовые отверстия во фланцах и служащие для разжима фланцев.

3. Использование поворотных заглушек удобно в тех случаях, когда нет необходимости в частом перекрытии трубопровода, поскольку переустановка частей занимает некоторое время, более продолжительное, чем в случае с задвижкой или шаровым краном.

4. Работа заглушки возможна только в двух положениях – открытом или закрытом, приоткрыть поток при необходимости не получится.

ТАКТИКО-ТЕХНИЧЕСКОЕ НАЗНАЧЕНИЕ ЗАГЛУШЕК ПОВОРОТНЫХ

1. В условиях низкой частоты смены режима работы трубопровода поворотные заглушки - это наиболее удобный и экономичный вариант, обеспечивающий надёжное перекрытие потока (к примеру, на резервных трубопроводах).

2. Поворотные заглушки служат для оперативного глушения труб на время ремонта, гидроиспытаний, продувки или консервации отдельных веток трубопровода и оперативного ввода трубопровода в эксплуатацию.

ВИДЫ ЗАГЛУШЕК ПОВОРОТНЫХ

Среди российских стандартов выделяют два основных НТД на заглушки поворотные:

1. Заглушки поворотные до 10 МПа Т-ММ-25-01-06:



2. Заглушки поворотные до 16 МПА АТК 26-16-5-93:



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗАГЛУШЕК ПОВОРОТНЫХ

Ду: от 10 до 700 мм;
Ру: от 1,0 до 16,0 МПа;
t°C: -70 ºС до +650ºС.

МАРКИ СТАЛЕЙ



20, 09Г2С, 15ХМ, 15Х5М, 10Г2, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т.



КОМПЛЕКТАЦИЯ ЗАГЛУШЕК ПОВОРОТНЫХ

По Вашей заявке изготовим и поставим все комплектующие фланцевого соединения с поворотной заглушкой или заглушкой с рукояткой:
• Фланцы приварные встык по ГОСТ 12821-80 с дополнительными резьбовыми отверстиями под отжимные болты;
• Заглушка поворотная либо заглушка и кольцо с рукоятками;
• Отжимные болты для заглушек поворотных;
• Комплект фланцевого крепежа (шпильки, гайки, шайбы);
• Прокладки (паронитовые, фторопластовые, СНП, металлические овального и восьмиугольного сечения).
