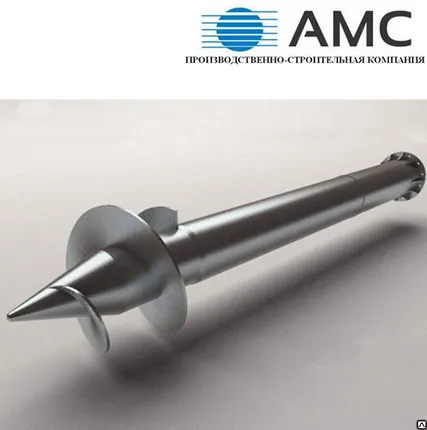

Винтовые сваи для фундамента (здания, мосты) СВС 325 мм | L3100 - L11100

Описание

Опт / Розница
Назначение: под фундамент;
Диаметр ствола: 325 мм;
Наименование: СВС;
Рекомендации по использованию винтовых свай 325

Специалисты по проектированию малых архитектурных форм, на протяжении длительного времени работающих в сфере частного домостроения, единогласно рекомендуют использовать винтовой фундамент.

Почему винтовой фундамент это лучший выбор?


Преимущества винтового фундамента. ( винтовых свай ).

Это проверенное, универсальное и надежное основание под малоэтажные дома, под бани, заборы, маяки, столбы и т.п., проверенное временем, сертифицированное и рекомендованное к использованию практически во всем мире.

Тип винтовых сваи, их длинна, диаметр подбираются индивидуально под тип грунта и погружаются ниже глубины промерзания почвы что полностью исключает вспучивание или проваливание фундамента дома.

Использование цементно-песчаной смеси при устройстве свай, в сочетании с антикоррозийным покрытием обеспечивают не разрушаемость несущей способности винтового фундамента.

В условиях болотистой местности, и в вечно мерзлых грунтах - это фактически единственный способ устройства фундамента.

Единственное место где невозможно использование винтовых свай это скала.

При устройстве винтовых свай не требуется проведения предварительных земельных работ. Сваи закручиваются в почву при помощи специальной установки.
Строительство винтового фундамента возможно на любой сложной поверхности, при любых климатических условиях - зима - лето - осень - весна.

Винтовой фундамент оценен и рекомендован экологами и людьми, заботящимися о состоянии окружающей среды. При его строительстве исключается нанесение ущерба корням деревьев, находящихся поблизости, также другим экосистемам.

Стоимость винтового фундамента.

Одно из самых важных качеств винтового фундамента - его стоимость. Цена на устройство винтового фундамента значительно дешевле устройства других видов фундамента. В некоторых проектах экономия финансов достигает 50%.


Проектирование фундамента

Несущая способность винтовых свай зависит от типа грунта.

Свайный винтовой фундамент в зависимости от действующих нагрузок проектируют следующим образом:

1. Одиночные сваи — используются под отдельно стоящие опоры;

2. Свайные ленты — используются под стены зданий и сооружений при передаче на фундамент распределенных по его длине нагрузок с расположением винтовых свай в один ряд, в два ряда и более;

3. Сплошного свайного поля — под тяжелые здания и сооружения с винтовыми сваями, равномерно расположенными под объектом и объединенными сплошным ростверком, с опирающейся на грунт подошвой.

При разработке проекта свайно-винтового фундамента, необходимо учитывать следующую информацию:
1. Конструктивную схему спроектированного здания или сооружения;
2. Размеры несущих конструкций здания и материалы, из которого оно проектируется;
3. Наличие и размеры приближения заглубленных помещений к строительным осям здания или сооружения, а так же к их фундаментам;
4. Нагрузки на винтовой фундамент от строительных конструкций;
5. Наличие и размещение технологического оборудования, а так же нагрузки, передаваемые от него на строительные конструкции здания;
6. Требования к предельным осадкам зданий и сооружений и кренам строительных конструкций и фундаментов под используемое оборудование.
7. Число винтовых свай в фундаменте и их размеры следует применять при условии максимального использования прочности материала винтовых свай и грунта основания при расчетной нагрузке, допускаемой на винтовую сваю, учитывая допустимые перегрузки крайних свай в винтовом фундаменте в соответствии с требованиями СП 50-102-2003.

Сопряжение свайного ростверка с винтовыми сваями допускается предусматривать свободно опирающимся, либо жестким.

Применение винтовых свай для малоэтажных зданий допускается при глубине погружения в грунт за точку промерзания грунта.

Выбор конструкции фундамента и размеров винтовых свай должен осуществляться с учетом значений и направления действия нагрузок на винтовые фундаменты, а также технологии используемой при строительстве здания и сооружения.

Для устройства фундамента каркасных и деревянных зданий и сооружений, высотой в два этажа, используются винтовые сваи СВС ДУ 108 (правило уточняется при определении несущей способности свайно-винтового поля), где расстояние между осями свай не превышает 2,50 м, с ростверком из бруса или швеллера.

Для устройства свайно-винтового фундамента под блочные, кирпичные здания а так же здания выше двух этажей, применяются винтовые сваи СВС ДУ 133 (правило уточняется при определении несущей способности свайно-винтового поля), где расстояние между осями свай не превышает 2,50 м, объединенными сплошным ростверком, подошва которого опирается на грунт, армирование ростверка производится при помощи арматурных каркасов, либо при устройстве плит перекрытий, или ростверка из двутавра и швеллера.



Оголовок для винтовых свай применяется при устройстве ростверка из бруса, бревна, двутавра.

Устройство безростверковых свайно-винтовых фундаментов зданий и сооружений не разрешается.

Для укрепления фундамента зданий и сооружений используются винтовые сваи СВС ДУ 108 и СВС ДУ 133 (уточняется при определении несущей способности свайно-винтового поля) с изготовлением ростверка из бруса, швеллера и двутавра.

Устройство свай для укрепления фундамента может производиться из-под наружной стены здания.

Разбивка осей новых свайно-винтовых фундаментов должна производиться с закреплением относительно здания осей всех рядов винтовых свай.




Если Вас интересует дополнительная информация, Вы можете обратиться в офис Компании «АМК-Групп» для более точного расчета и проектирования фундамента на стальных винтовых сваях.

Проектирование свайного винтового фундамента основывается на требованиях СНиПа 2.02.03-85, СП 50-102-2003, СНиПа 23-01-99 и ГОСТа 10705-80 и ГОСТа 3262-75 и т.д.

Обращение Генерального Директора.

Уважаемые коллеги!
В настоящее время все большую популярность при возведении фундаментов гражданского и промышленного назначения приобретают двухлопастные винтовые сваи.
Конструктивные (или геометрические) параметры двухлопастных винтовых свай, такие как шаг между лопастями, диаметр лопастей и их отношение, - величины не постоянные, а сложным образом зависящие от характеристик грунтовой среды, где они устанавливаются, и характера действующих на них внешних нагрузок в процессе эксплуатации здания.
Нашей компанией разработаны алгоритмы численного расчета, как оптимальной геометрии лопасти двухлопастной винтовой сваи, так и шага между лопастями по критерию обеспечения максимальной несущей способности.
Назначение оптимальных размеров расчетным методом позволяет добиться уменьшения материалоемкости, а следовательно и стоимости фундаментов на винтовых сваях, за счет более полного использования сил сопротивления сваи в грунте.
Наши расчеты показывают, что для несвязных грунтов требуется одно соотношение шага между лопастями, а для глинистых грунтов оно совершенно другое. В глинистых грунтах при неправильно назначенном шаге между лопастями может наблюдаться «обратный» эффект, т.е. введение второй лопасти может только ухудшить работу конструкции, в частности, увеличить осадку сваи. Поэтому стоит быть очень внимательным к предложениям строительных фирм, предлагающих универсальную конструкцию винтовых двухлопастных свай для всех типов грунтов и сооружений.
Таким образом, при различных грунтовых условиях и конструкций наземной части должны применяться и разные двухлопастные винтовые сваи, отличающиеся не только диаметром ствола и лопасти, но и шагом между лопастями.
Поэтому специалисты проектного отдела компании АМК-Групп к проектированию фундаментов на двухлопастных винтовых сваях подходят комплексно, с учетом особенностей возводимого сооружения и грунтовых условий, рассчитывая определенную конфигурацию двухлопастной сваи.

С Уважением к Вам,
Генеральный Директор АМК-Групп
Юлия Владимировна Киселева
