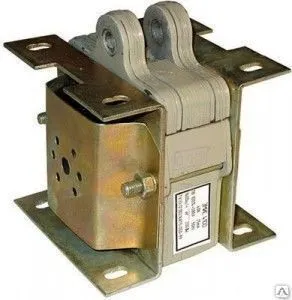

Электромагнит ЭМИС 4200

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка курьером, Доставка почтой, Ещё 2 способа, Доставка транспортной компанией, Доставка автопарком компании
Страна-производитель:
Россия;
Напряжение:
220 В;
Обозначение:
ЭМИС;
Назначение:
двигателя;
электромагнит ЭМИС 4200Общая информация
Электромагниты серии ЭМИС выпускаются различных габаритов с 1 по 6. Это наиболее востребованная серия нашими клиентами. Ее популярность объясняется тем, что еще во времена СССР выпускались электромагниты серии МИС и их применение было весьма обширно в различных тормозных  и исполнительных механизмах. Но в 1992 году МИС были сняты с производства и вместо них предлагались электромагниты ЭМ33, которые по своим техническим характеристикам соответствовали снятой серии, но по габаритным и присоединителтным размерам отличались. Естественно при замене вышедших из строя электромагнитов МИС, на их место ЭМ33 приходилось ставить с определенными доработками мест крепления. С 2004 года в серию пошли электромагниты ЭМИС, которые были сконструированы под размеры МИС. Теперь при замене МИС на ЭМИС проблем не возникает, а надежность работы ЭМИС значительно повысилась. Тем, кто ищет для замены электромагнитов МИС, такие же из неликвидов предприятий, мы настоятельно рекомендуем не экономить и не покупать дешевые старые электромагниты, а обратить внимание на новые ЭМИС.
Структура условного обозначения
Пример заказа: ЭМИС-1200 У3 220 В, 50 Гц электромагнит серии ЭМИС 1-го габарита, толкающего исполнения, катушка на напряжение 220 В, переменного тока 50 Гц, климатическое исполнение У3
Название серии электромагнита    ЭМИС
Цифра: габарит
1 ― первый
3 ― третий
4 ― четвертый
5 ― пятый
6 ― шестой    1
Цифра: исполнение
1 ― тянущий
2 ― толкающий    2
Цифра: ПВ%
0 ― 100 %
1 ― 40 %
2 ― 15%    0
Цифра: степень защиты IP
0 ― IP20    0
Буква и цифра: климатическое исполнение    У3Электромагниты 2- го габарита не производятся в связи с нецелесообразностью делать два практически одинаковых габарита 2 и 3. Они отличаются только тяговыми усилиями, поэтому МИС-2 или ЭМИС-2 можно заменить на ЭМИС-3 без каких либо негативных последствий.
Технические характеристики


Электромагнит тянущего исполнения
Наименование  параметра    ЭМИС
1100    ЭМИС
3100    ЭМИС
4100    ЭМИС
5100    ЭМИС
6100
Ном. Ход якоря мм.    15    20    25    25    30
Тяговое усилие, H    ПВ100%    25    25    40    63    100
    ПВ40%    16    25    40    63    100
    ПВ15%    25    40    63    100    170
Электромагнит толкающего исполнения
Наименование  параметра    ЭМИС
1200    ЭМИС
3200    ЭМИС
4200    ЭМИС
5200    ЭМИС
6200
Ном. Ход якоря мм.    15    20    25    25    30
Тяговое усилие, H    ПВ100%    25    25    40    63    100
    ПВ40%    16    25    40    63    100
    ПВ15%    25    40    63    100    170


Габаритные и присоединительные размеры
Электромагнит тянущего исполнения



Электромагнит    ЭМИС
1100    ЭМИС
2100    ЭМИС
3100    ЭМИС
4100    ЭМИС
5100    ЭМИС
6100
Присоединительные размеры, мм.    А    46+-0,25    54+-0,25    54+-0,25    70+-0,25    70+-0,3    84+-0,5
    А1    51+-0,8    56+-0,8    61+-0,8    69+-0,8    85+-0,7    62+-0,8
    Д    4,1    6,1    6,1    9,2    9,2    12
    d1    5,5    6,6    6,6    6,6    7    9
    b1    29    29,5    29,5    35,5    48,5    55,5
    b2    10,5    10,5    10,5    12,5    16,5    20,5
    l1    15    18    18    26    26    30
    h    7,5    9    9    13    13    15
Габаритные размеры, мм    L    70    75    75    94    94    120
    B    68    80    85    90    108    106
    H1    74,5    87,5    87,5    109,5    109,5    130,5
    H    89,5    107,5    107,5    134,5    134,5    184

Электромагнит толкающего исполнения

Наименование параметра    ЭМИС
1200    ЭМИС
2200    ЭМИС
3200    ЭМИС
4200    ЭМИС
5200
Присоединительные размеры, мм.    А    46+-0,25    54+-0,25    54+-0,25    70+-0,3    70+-0,3
    А1    51+-0,8    56+-0,8    61+-0,8    69+-0,8    85+-0,7
    l1    13+-0,135    17+-0,1    17+-0,1    19+-0,165    19+-0,165
    b    40    40    40    46,    59
    b1    29    29,5    29,5    35,5    48,5
    d    5,5+0,3    6,6+0,3    6,6+0,3    7    7
Габаритные размеры, мм    L    61    74    74    97    95
    B    65    75    80    91    108
    H    97    118    118    127    127
    H1    50    65    65    86    86,5Наши менеджеры помогут Вам выбрать товар и уточнят его стоимость и наличие на складеЭлектромагниты МИС
Общие сведения
               Электромагниты серии МИС предназначены для дистанционного управления исполнительными механизмами различного промышленного и бытового назначения.
          Электромагниты рассчитаны для включения в сеть переменного тока на номинальное рабочее напряжение 110, 127, 220, 230, 380, 400, 415, 440, 500В частоты 50 и 60Гц.
           Диапазон рабочих температур от -40° до +40°С.
           Рабочее положение в пространстве вертикальное.
    Исполнения электромагнитов:
  * габарит ― размер магнитопровода: 1, 2, 3, 6, 5, 6;
  * исполнение по способу воздействия на исполнительный механизм: тянущее, толкающее;
  * режим работы ― относительная продолжительность включения: ПВ 100, 40%, ПВ 10%;
  * исполнение по степени защиты: IP20, IP00;
  * исполнение выводов катушки:с жесткими выводами, с гибкими выводами.
Электромагниты серии ЭМИС-1100, 2100, 3100, 4100, 5100, 6100
