Измерительный комплекс СГ-ТК-Т-100/1,6 Ду 50

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка курьером, Доставка почтой, Ещё 2 способа, Доставка транспортной компанией, Доставка автопарком компании
Применение: промышленный;
Принцип действия: комбинированный;
Страна-производитель: Россия;
Производитель: СГ;
Измерительный комплекс СГ-ТК-Т-100/1,6 Ду 50

Измерительный комплекс учета газа СГ-ТК



Назначение комплекса СГ-ТК:
Коммерческий и технологический учет рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных, сухих и очищенных, одно- и многокомпонентных газов на газораспределительных пунктах и станциях (ГРП, ГРС), теплоэнергетических установках, объектах нефтеперерабатывающей, нефтехимической промышленности и других технологических объектах в различных отраслях промышленности и коммунально-бытового хозяйства.

Состав измерительного комплеса:

Измерительный комплекс СГ-ТК состоит из корректора объема газа и счетчика газа.

Комплекс СГ-ТК состоит из корректора объема газа ТС220 и счетчика газа.

В зависимости от типа применяемого счетчика газа измерительный комплекс СГ-ТК имеет следующие исполнения:
исполнение комплекса СГ-ТК-Т – со счетчиком газа турбинным TRZ или СГ;
исполнение комплекса СГ-ТК-Р – со счетчиком газа ротационным RVG;

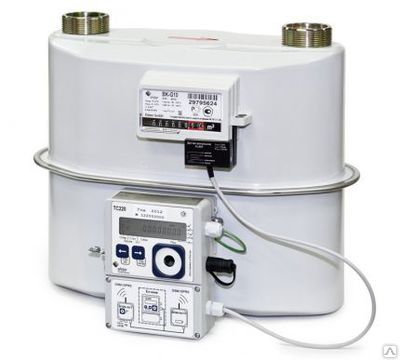

исполнение комплекса СГ-ТК-Д – со счетчиком газа диафрагменным BK.



Принцип действия:

Принцип действия измерительного комплекса СГ-ТК основан на одновременном измерении объема газа (при рабочих условиях), прошедшего через счетчик и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом условно-постоянных (подстановочных) значений давления и коэффициента сжимаемости газа с помощью корректора объема газа ТС220.



Выполняемые функции:
Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.
Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
Формирование архива объемом более 2200 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
Сигнализация о внештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).
Интерфейс дистанционного доступа - RS232/RS485;
Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК ;
Возможность подключения коммуникационных модулей БП-ЭК-03/Т, БПЭК-04/ТС;
Передача SMS сообщений (комплекс СГ-ТК с ТС220).



Основные характеристики:
Диапазон рабочих расходов: для модификаций СГ-ТК-Т на базе счетчика СГ: от 10 м3/ч до 2500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:20); для модификаций СГ-ТК-Т на базе счетчика TRZ: от 5 м3/ч до 6500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30); для модификаций СГ-ТК-Р: от 0,6 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160); для модификаций СГ-ТК-Д: от 0,016 м3/ч до 160 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160).
Погрешность измерения в зависимости от исполнения комплекса: исполнение СГ-ТК-Т на базе счетчика СГ: –диапазон расходов от 0,2 Qmax до Qmax; ± 1,2%; –диапазон расходов от Qmin до 0,2Qmax; ± 2,2%. исполнение СГ-ТК-Т2-250...6500 (на базе счетчика TRZ G160 ... G4000): – диапазон расходов от 0,1 Qmax до Qмах; ± 1,2%; – диапазон расходов от Qmin до 0,1Qmax; ± 2,2%. исполнение СГ-ТК-Т2-100 (на базе счетчика TRZ G65): – диапазон расходов от 0,2 Qmax до Qмах; ± 1,2%; – диапазон расходов от Qmin до 0,2 Qmax; ± 2,2%. исполнение СГ-ТК-Р (на базе счетчика RVG основного исполнения): – диапазон расходов от 0,1 Qmax до Qmax; ± 1,2%; – диапазон расходов от Qmin до 0,1 Qmax. ± 2,2%. исполнение СГ-ТК-Р (на базе счетчика RVG дополнительного исполнения «У»): – диапазон расходов от 0,05 Qmax до Qmax; ± 1,2%; – диапазон расходов от Qmin до 0,015 Qmax. ± 2,2%. исполнение СГ-ТК-Д (на базе счетчика ВК): – диапазон расходов от 0,1 Qnom до Qmax; ±1,7%; – диапазон расходов от Qmin до 0,1 Qnom ± 3,2%. Диаметр условного прохода Ду,мм: СГ-ТК-Т на базе счетчика СГ: Ду50...Ду200 СГ-ТК-Т на базе счетчика TRZ: Ду50...Ду300 СГ-ТК-Р: Ду50...Ду150
Подстановочное значение рабочего давления (избыточное) в зависимости от исполнения комплекса: для исполнения СГ-ТК-Д (со счётчиком газа типа ВК): до 0,05 МПа; для исполнений СГ-ТК-Т( -Р) со счётчиками газа типа СГ (TRZ, RVG): до 0,1 МПа. Диапазон температур окружающей среды комплекса СГ-ТК: от -30 0С до +60 0С. межповерочный интервал 5 лет.
Взрывозащищённость: Комплекс СГ-ТК разрешён для установки во взрывоопасной зоне и имеет маркировку взрывозащищенности «1 Ex ib IIB T4».
Интерфейс Комплексы имеют оптический интерфейс локального доступа. Комплекс СГ-ТК дополнительно имеет интерфейс дистанционного доступа RS232/RS485, а так же возможность подключения внешнего источника питания постоянного тока +5…9В, что позволяет использовать его в автоматизированной системе коммерческого учета газа (АСКУГ).





измерительный комплекс СГ-ЭК
НА БАЗЕ ТУРБИННОГО СЧЕТЧИКА СГ-16МТ
Измерительный комплекс СГ-ЭК-Т/100/1,6 Ду 50
Измерительный комплекс СГ-ЭК-Т/250/1,6 Ду 80
Измерительный комплекс СГ-ЭК-Т/400/1,6 Ду 100
Измерительный комплекс СГ-ЭК-Т/650/1,6 Ду 100
Измерительный комплекс СГ-ЭК-Т/800/1,6 Ду 150
Измерительный комплекс СГ-ЭК-Т/1000/1,6 Ду 150
Измерительный комплекс СГ-ЭК-Т/1600/1,6 Ду 200
Измерительный комплекс СГ-ЭК-Т/2500/1,6 Ду 200
НА БАЗЕ ТУРБИННОГО СЧЕТЧИКА TRZ
Измерительный комплекс СГ-ЭК-Т/100/1,6 Ду 50
Измерительный комплекс СГ-ЭК-Т/250/1,6 Ду 80
Измерительный комплекс СГ-ЭК-Т/400/1,6 Ду 80
Измерительный комплекс СГ-ЭК-Т/400/1,6 Ду 100
Измерительный комплекс СГ-ЭК-Т/650/1,6 Ду 100
Измерительный комплекс СГ-ЭК-Т/650/1,6 Ду 150
Измерительный комплекс СГ-ЭК-Т/1000/1,6 Ду 150
Измерительный комплекс СГ-ЭК-Т/1600/1,6 Ду 150
Измерительный комплекс СГ-ЭК-Т/1600/1,6 Ду 200
Измерительный комплекс СГ-ЭК-Т/2500/1,6 Ду 200
Измерительный комплекс СГ-ЭК-Т/2500/1,6 Ду 250
Измерительный комплекс СГ-ЭК-Т/4000/1,6 Ду 250
Измерительный комплекс СГ-ЭК-Т/4000/1,6 Ду 300
Измерительный комплекс СГ-ЭК-Т/6500/1,6 Ду 300
НА БАЗЕ РОТАЦИОННОГО СЧЕТЧИКА RVG
Измерительный комплекс СГ-ЭК-Р-25/1,6 Ду 50
Измерительный комплекс СГ-ЭК-Р-40/1,6 Ду 50
Измерительный комплекс СГ-ЭК-Р-65/1,6 Ду 50
Измерительный комплекс СГ-ЭК-Р-100/1,6 Ду 50
Измерительный комплекс СГ-ЭК-Р/160/1,6 Ду 80
Измерительный комплекс СГ-ЭК-Р/250/1,6 Ду 80
Измерительный комплекс СГ-ЭК-Р/400/1,6 Ду 100
Измерительный комплекс СГ-ЭК-Р/650/1,6 Ду 100, 150
Расширение диапазона (дополнительно), Qmax/Qmin=50
Расширение диапазона (дополнительно), Qmax/Qmin=65
Расширение диапазона (дополнительно), Qmax/Qmin=80
Расширение диапазона (дополнительно), Qmax/Qmin=100
Расширение диапазона (дополнительно), Qmax/Qmin=160 до 6195 руб.
RVG G - У
измерительный комплекс СГ-ТК
НА БАЗЕ ТУРБИННОГО СЧЕТЧИКА СГ-16МТ С КОРРЕКТОРОМ ТС220
Измерительный комплекс СГ-ТК-Т-100/1,6 Ду 50 до 75992 руб.
Измерительный комплекс СГ-ТК-Т-250/1,6 Ду 80 до 89975 руб.
Измерительный комплекс СГ-ТК-Т-400/1,6 Ду 100 до 104843 руб.
Измерительный комплекс СГ-ТК-Т-650/1,6 Ду 100 до 110330 руб.
Измерительный комплекс СГ-ТК-Т-800/1,6 Ду 150 до 117764 руб.
Измерительный комплекс СГ-ТК-Т-1000/1,6 Ду 150 до 125729 руб.
Измерительный комплекс СГ-ТК-Т-1600/1,6 Ду 200 до 193992 руб.
Измерительный комплекс СГ-ТК-Т-2500/1,6 Ду 200 до 203255 руб.
НА БАЗЕ РОТАЦИОННОГО СЧЕТЧИКА RVG С КОРРЕКТОРОМ ТС220
Измерительный комплекс СГ-ТК-Р-25 Ду 50
Измерительный комплекс СГ-ТК-Р-40 Ду 50
Измерительный комплекс СГ-ТК-Р-65 Ду 50
Измерительный комплекс СГ-ТК-Р-100 Ду 50
Измерительный комплекс СГ-ТК-Р-160 Ду 80
Измерительный комплекс СГ-ТК-Р-250 Ду 80
Измерительный комплекс СГ-ТК-Р-400 Ду 100
Измерительный комплекс СГ-ТК-Р-650 Ду 100
НА БАЗЕ КОММУНАЛЬНЫХ ДИАФРАГМЕННЫХ СЧЕТЧИКОВ ГАЗА ТИПА ВК С КОРРЕКТОРОМ ТС220
Измерительный комплекс СГ-ТК-Д-2,5…6 (монтаж корректора и датчика температуры на корпус счетчика газа)
Измерительный комплекс СГ-ТК-Д-2,5…6 (монтаж корректора на стену, датчика температуры в входной патрубок счетчика газа)
Измерительный комплекс СГ-ТК-Д-10 (монтаж корректора и датчика температуры на корпус счетчика газа)
Измерительный комплекс СГ-ТК-Д-10 (монтаж корректора на стену, датчика температуры в входной патрубок счетчика газа)
Измерительный комплекс СГ-ТК-Д-16 (монтаж корректора и датчика температуры на корпус счетчика газа)
Измерительный комплекс СГ-ТК-Д-16 (монтаж корректора на стену (корпус), датчика температуры в входной (выходной) патрубок счетчика газа) .
Измерительный комплекс СГ-ТК-Д-25 (монтаж корректора и датчика температуры на корпус счетчика газа)
Измерительный комплекс СГ-ТК-Д-25 (монтаж корректора на стену (корпус), датчика температуры в входной (выходной) патрубок счетчика газа)
Измерительный комплекс СГ-ТК-Д-40 (монтаж корректора и датчика температуры на корпус счетчика газа)
Измерительный комплекс СГ-ТК-Д-40 (монтаж корректора на стену (корпус), датчика температуры в входной (выходной) патрубок счетчика газа)
Измерительный комплекс СГ-ТК-Д-65 (монтаж корректора и датчика температуры во встроенную в корпус счетчика газа гильзу)
Измерительный комплекс СГ-ТК-Д-100 (монтаж корректора и датчика температуры во встроенную в корпус счетчика газа гильзу)
Измерительный комплекс СГ-ТК-Д-160 (монтаж корректора и датчика температуры во встроенную в корпус счетчика газа гильзу)
НА БАЗЕ ТУРБИННОГО СЧЕТЧИКА СТГ И КОРРЕКТОРА БК
измерительный комплекс КИ-СТГ
Измерительный комплекс КИ-СТГ-ТС-Б-50/100
Измерительный комплекс КИ-СТГ-ТС-Б-80/160
Измерительный комплекс КИ-СТГ-ТС-Б-80/250
Измерительный комплекс КИ-СТГ-ТС-Б-80/400
Измерительный комплекс КИ-СТГ-ТС-Б-100/250
Измерительный комплекс КИ-СТГ-ТС-Б-100/400
Измерительный комплекс КИ-СТГ-ТС-Б-100/650
Измерительный комплекс КИ-СТГ-ТС-Б-150/650
Измерительный комплекс КИ-СТГ-ТС-Б-150/800
Измерительный комплекс КИ-СТГ-ТС-Б-150/1000
Измерительный комплекс КИ-СТГ-ТС-Б-150/1600
Измерительный комплекс КИ-СТГ-ТС-Б-50/100 исполнение с ДПД
Измерительный комплекс КИ-СТГ-ТС-Б-80/160 исполнение с ДПД
Измерительный комплекс КИ-СТГ-ТС-Б-80/250 исполнение с ДПД
Измерительный комплекс КИ-СТГ-ТС-Б-80/400 исполнение с ДПД
Измерительный комплекс КИ-СТГ-ТС-Б-100/250 исполнение с ДПД
Измерительный комплекс КИ-СТГ-ТС-Б-100/400 исполнение с ДПД
Измерительный комплекс КИ-СТГ-ТС-Б-100/650 исполнение с ДПД
Измерительный комплекс КИ-СТГ-ТС-Б-150/650 исполнение с ДПД
Измерительный комплекс КИ-СТГ-ТС-Б-150/800 исполнение с ДПД
Измерительный комплекс КИ-СТГ-ТС-Б-150/1000 исполнение с ДПД
Измерительный комплекс КИ-СТГ-ТС-Б-150/1600 исполнение с ДПД
НА БАЗЕ РОТАЦИОННОГО СЧЕТЧИКА РГС И КОРРЕКТОРА БК
Измерительный комплекс КИ-СТГ-РС-Б-40/G10
Измерительный комплекс КИ-СТГ-РС-Б-40/G16
Измерительный комплекс КИ-СТГ-РС-Б-40/G25
Измерительный комплекс КИ-СТГ-РС-Б-40/G40
Измерительный комплекс КИ-СТГ-РС-Б-50/G16
Измерительный комплекс КИ-СТГ-РС-Б-50/G25
Измерительный комплекс КИ-СТГ-РС-Б-50/G40
Измерительный комплекс КИ-СТГ-РС-Б-50/G65
Измерительный комплекс КИ-СТГ-РС-Б-80/G100
Измерительный комплекс КИ-СТГ-РС-Б-80/G160
Измерительный комплекс КИ-СТГ-РС-Б-100/G250
Измерительный комплекс КИ-СТГ-РС-Б-40/G10 исполнение с ДПД
Измерительный комплекс КИ-СТГ-РС-Б-40/G16 исполнение с ДПД
Измерительный комплекс КИ-СТГ-РС-Б-40/G25 исполнение с ДПД
Измерительный комплекс КИ-СТГ-РС-Б-40/G40 исполнение с ДПД
Измерительный комплекс КИ-СТГ-РС-Б-50/G16 исполнение с ДПД
Измерительный комплекс КИ-СТГ-РС-Б-50/G25 исполнение с ДПД
Измерительный комплекс КИ-СТГ-РС-Б-50/G40 исполнение с ДПД
Измерительный комплекс КИ-СТГ-РС-Б-50/G65 исполнение с ДПД
Измерительный комплекс КИ-СТГ-РС-Б-80/G100 исполнение с ДПД
Измерительный комплекс КИ-СТГ-РС-Б-80/G100 исполнение с ДПД
Измерительный комплекс КИ-СТГ-РС-Б-100/G250 исполнение с ДПД
