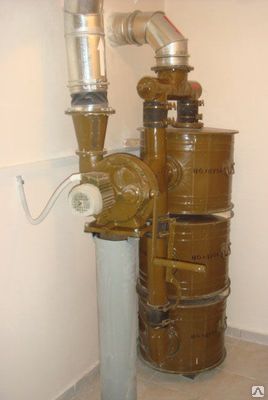

Фильро-вентиляционный агрегат ФВА-49

Описание

Опт
ФВА-49 (Описание и характеристики)



І. КРАТКОЕ ОПИСАНИЕ УЗЛОВ «А», «Б», «В» И «Г» ИЗДЕЛИЯ ФВА-49



1. Герметический сдвоенный клапан ГК-2-100

(узел «В») имеет один входной патрубок диаметром 150 мм (Рис.1.1) с фланцем для присоединения его к воздухоприемному каналу и два выходных патрубка диаметром 100 мм (Рис.1.2).для присоединения к обводной линии и к фильтрам-поглотителям агрегата ФВА-49. Входные отверстия могут перекрываться герметическими клапанами с помощью рукояток(Рис.1.5).

Герметический клапан ГК-2-100 предназначается для переключения работы фильтровентиляционного агрегата с одного режима на другой и для полного отключения агрегата от воздухоприемных каналов(Рис.1.3,4,6)

2. Расходомер Р-49 Г-01-53а (узел «Г») предназначается для контроля за количеством воздуха, подаваемого вентилятором в помещение. Он монтируется на нагнетательном патрубке вентилятора и состоит из следующих составных частей: конического корпуса с входным отверстием диаметром 90 мм (Рис.2.1.) и выходным отверстием диаметром 150 мм; диска из пластмассы (поплавка)(Рис.2.2.); латунной оси(Рис.2.4); опорных планок (Рис.2.5.).

В корпусе имеются два смотровых окна (Рис.2.3.), закрытых прозрачными пластмассовыми пластинами. На пластине, которой закрыто одно из окон, нанесена шкала расхода воздуха в кубических метрах в час. Цена каждого деления 25 м³/час. Другое окно служит для лучшей видимости диска. По положению диска относительно делений определяется количество воздуха, подаваемого в помещение.

3. Крестовина Б-01-53 (узел «Б») является коллектором, соединяющим вентилятор ЭРВ-49 с

герметическим клапаном ГК-2-100 и фильтрами-поглотителями.

Диаметр условного прохода 100 мм.

4. Электро-ручной вентилятор ЭРВ-49 (узел «А»)



Краткая техническая характеристика



1. Производительность:

а) при напоре 95 мм вод. столба – 200 м³/час;

б) при напоре 85 мм вод. столба – 300 м³/час;

2. КПД в диапазоне производительности от 200до 350 м³/час – 0,63 макс.

3. Число оборотов ротора – 3000 об/мин.

4. Привод – электромеханический и ручной.

5. Нормальное число оборотов рукоятки – 45-47 об/мин.

6. Число людей, вращающих рукоятку:

а) при производительности труда до 200 м³/час – 1 человек;

б) при производительности свыше 200 м³/час – 2 человека.

7. Электродвигатель:

а) 3-фазный асинхронный с короткозамкнутым ротором тип АИР 56 А2;

б) номинальная мощность – 0,18 кВт;

в) число оборотов – 3000 об/мин.;

г) напряжение – 220-380 В.

8. Смазка редуктора:

а) применяемые масла: индустриальные «12», «20», «30»; веретенное АУ-П;

б) количество масла (заправочное) – 550 см³.

Электро-ручной вентилятор ЭРВ-49 состоит из трех основных частей: вентилятора, редуктора с рукояткой и электродвигателя типа АИР 56 А2.

Ротор вентилятора цельнолитой из алюминиевого сплава с шестью лопатками двойной кривизны, загнутыми

назад. Передний диск конический. Диаметр ротора 250 мм. Улитка вентилятора переменного сечения, цельнолитая из алюминиевого сплава(Рис.3.1). Диаметр отверстий: всасывающего – 100 мм, выхлопного – 90 мм.

Редуктор трехступенчатый(Рис.3.2,), с передаточным числом 62,4. Редуктор имеет автоматическую муфту переключения с ручного привода на электрический и с электрического на ручной. Корпус и крышка редуктора отлиты из

алюминиевого сплава. Корпус внизу имеет опорную плиту для установки вентилятора на кронштейны(Рис.3.6). С одной стороны к корпусу винтами крепится вентилятор, а с другой стороны шпильками – фланцевый электродвигатель(Рис.3.3).

При отсутствии электродвигателя корпус редуктора закрывается малой алюминиевой крышкой, имеющейся в комплекте агрегата. В нее впрессован стальной палец со шпонкой для посадки соединительной муфты с подшипником.

Рукоятка ручного привода стальная, с деревянной ручкой(Рис.3.5.), имеет плечо длиной 250 мм. Направление вращения рукоятки указано стрелкой на бобышке хвостовика редуктора.

Электродвигатель типа АИР 56 А2 трехфазный, асинхронный с короткозамкнутым ротором.

Мощность электродвигателя – 0,18 кВт, число оборотов 3000 в минуту, напряжение 220/380 В. На корпусе электродвигателя имеется клеммная колодка(Рис.3.4.) с крышкой для подключения электродвигателя к электросети.

При напряжении в сети 220 В выводные концы обмоток соединяются по схеме «Треугольник», а при напряжении в сети 380 В выводные концы обмоток соединяются по схеме «Звезда».
