Описание
Бренд:
СОМ;
Отрезные станки этого типа предназначены для резки абразивным кругом мерных заготовок из черных металлов (чугунов и сталей) различного профиля. В качестве режущего инструмента используются круги различного диаметра. Профили разрезаемых материалов: круг, квадрат, прямоугольник, уголок, швеллер, двутавр и др.
Они используются в заготовительных цехах машиностроительных, ремонтных и других предприятий, на малых предприятиях, а также в бытовых условиях.
Технические особенности абразивно-отрезных станков.
На станках возможна резка под любым углом до 45 градусов (в специальных тисках) с поворотом шпиндельной головки в обе стороны от исходного положения. Тиски можно плавно регулировать в продольном и угловом направлении относительно круга. Это оборудование имеет жесткую конструкцию и обеспечивают высокую производительность работы.
Преимущество абразивного станка перед другими отрезными станками заключается в том, что при резке длинномерного материала в конструкции предусмотрены выдвижные удерживающие упоры и мерная линейка, что позволяет производить работу одному рабочему без дополнительных измерений.
Отдельные модели оснащены индивидуальной насосной установкой для охлаждения реза заготовки водой, приспособлением для снятия заусенцев в обрезаемой заготовке. Конструкция станка предусматривает возможность его присоединения к системе пылеотсоса.
Абразивно-отрезные станки просты и надежны в эксплуатации, поэтому их используют повсеместно: в цехах заводов и домашних мастерских – например станки СОМ-400, СОМ-400Б.
Абразивно-отрезной станок (пила маятниковая) предназначен для резки пруткового металла, труб различного сечения, уголков и т.п. с помощью абразивного отрезного круга, установленного на качающемся маятнике. Станок укомплектован поворотными тисками, благодаря чему осуществляется зажим заготовки и резка ее под нужным углом. Станок прост в эксплуатации, имеет небольшие габариты.

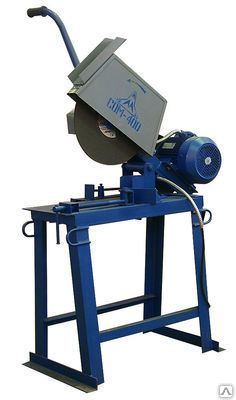

Станок СОМ-400
Станок СОМ-400 – это абразивно-отрезное устройство маятникового типа, предназначенное для резки металлопроката, труб, арматуры. Разрезание осуществляется посредством абразивных армированных кругов, которые изготовлены в соответствии с установленными нормативами (ГОСТ 21963-82). Заготовки разрезаются под углом 0-45 градусов в специальном упоре.
Используются такие станки в ремонтно-механических мастерских, а также на монтажно-заготовительных участках. Такая техника, как станок СОМ-400 является высокопрочным оборудованием, выдерживающим большие нагрузки. К тому же, это оборудование отвечает самым высоким требованиям качества, поэтому профилактическое, сервисное и ремонтное обслуживание требуется значительно реже.
Максимальная эффективность работы достигается высокой скоростью вращения круга, которая сочетается с повышенной мощностью привода. Преимущества, которые дает вам данное оборудование, заключаются в небольших габаритах устройства, поэтому станок СОМ-400 является передвижным оборудованием. Плюс, для него не требуется специального фундамента, достаточно ровной и прочной поверхности. Станок СОМ-400 имеет следующие технические характеристики.
Наибольший размер разрезаемого материала в трубодержателе составляет: для труб – 90 мм, для уголка – 75 мм, для круга – 40 мм. Мощность электродвигателя станка составляет 3,0/4,0кВт, а частота вращения 2850об/мин. Частота вращения шпинделя соответствует 2850об/мин, а размер отрезного круга составляет (300-400)х(3-4)х32. Для станка СОМ-400 необходимо напряжение питания 380В.
Отличительной конструктивной особенностью этого оборудования являются следующие параметры: высокая точность реза обеспечивается посредством оси маятникового узла, закрепленной на подшипниках, а также, для установки двух ремней используются шкивы. Такое устройство, как станок СОМ-400, которое предлагает современный рынок в сфере данного оборудования – это достойный выбор качественной, надежной продукции по приемлемой стоимости.
Характеристики:
Размеры режущего инструмента фкр/Нкр/фпос, мм 400/4/32
Наибольший диаметр отрезаемой трубы, мм 100
Наибольший размер отрезаемой прямоуг. и квадрат. трубы, мм 80
Разрезаемый уголок, мм 75
Угол плоскости реза к оси заготовки 0...45°
Габаритные размеры, мм 1400/500/900
Масса, кг 65
Станок абразивно-отрезной маятникового типа СОМ-400 (вулканит) - предназначен для резки труб, арматуры, металлопроката и т.п. с помощью абразивных кругов изготовленных по ГОСТ 21963-82.
Станок СОМ-400 (СОМ-400В) - эл/двигатель 3,0кВт, тиски с вертикальным зажимом.
Станок СОМ-400Г - эл/двигатель 3,0кВт, тиски с горизонтальным зажимом.
Станок СОМ-400Б - эл/двигатель 4,0кВт, тиски с вертикальным зажимом. Возможна поставка станка с горизонтальным зажимом.
При необходимости возможна поставка с отводом для присоединения к системе вытяжной вентиляции. Отвод это дополнительное навесное оборудование.
Скачать каталог станков
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АБРАЗИВНО-ОТРЕЗНОГО СТАНКА СОМ-400
Наибольший размер разрезаемого материала в трубозажиме, мм
Труба ф90
Труба ф120
Труба ф90
Уголок 75
Уголок 120
Уголок 75
Круг ф50
Круг ф50
Круг ф50
Угол поворота трубозажима, град:
0; 45
Размер отрезного круга, мм:
(300-400)х(3-4)х32
Частота вращения шпинделя, об/мин:
3000
Мощность электродвигателя, кВт:
3,0
3,0
4,0
Частота вращения электродвигателя, об/мин:
3000
Напряжение питания станка СОМ-400, В:
380
Приводные ремни:
2
Маятниковый узел:
на подшипниках
Габариты станка (ДхШхВ), мм:
1200х600х900
Масса станка СОМ-400, кг:
65
70
75
