Задвижка 30лс41нж 100х16 ХЛ

Описание

Опт / Розница
Самовывоз, Доставка транспортной компанией
Условное обозначение (ГОСТ): 30лс41нж;
Ру (PN): Ру16;
Ду (DN): Ду100;
ГОСТ: ГОСТ 9544-2005;
Страна-производитель: Россия;
Производитель: ЧАЗ;

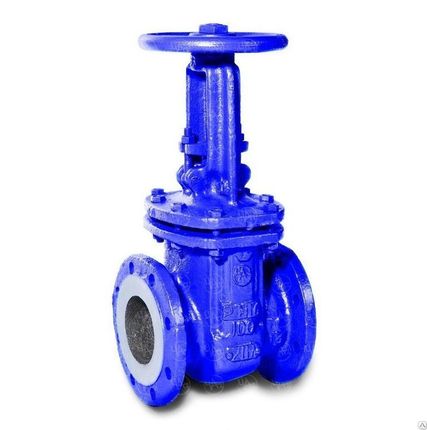

30с41нж РУ 16 Задвижка клиновая с выдвижным шпинделем фланцевая стальная



1. Корпус: сталь 20Л-35Л, 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т



2. Крышка: сталь 20Л-35Л, 30ХМЛ, 20ГЛ



3. Клин (диски): сталь 20Л-35Л, 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т



4. Шпиндель: 20Х13



5. Втулка резьбовая: бронза БрАЖ 9-4



6. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87



7. Болт, шпилька: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87



8. Болт откидной: сталь 35



9. Уплотнение между корпусом и крышкой (прокладка): паронит ПОН-Б, ТРГ



10. Набивка сальника: ТРГ



11. Маховик: сталь 25Л, ВЧ50







На схеме ЗКЛ-2 РУ16 30с41нж задвижка стальная клиновая фланцевая с выдвижным шпинделем.

Управление - ручной привод.



Задвижка стальная 30с41нж РУ16 технические характеристики, размеры



Требования герметичности в соответствии с ГОСТ 9544-2005.



Присоединительные фланцы по ГОСТ 12815-80, ГОСТ12819-80.



30с41нж РУ16 - задвижки для районов с умеренным климатом, сталь марки ст.25-35Л



30лс41нж РУ16 - задвижки для районов с холодным климатом из легированной стали марки ст. 30ХМЛ









Наименование







Диаметр, мм

номинальный







L мм







D мм







D1 мм







n







d мм







H мм







H1 мм







D0 мм







Масса кг











задвижка 30с41нж Ду50 Ру16







50







180







160







125







4







18







290







355







160







18











задвижка 30с41нж Ду80 Ру16







80







210







195







160







4







18







365







460







210







32











задвижка 30с41нж Ду100 Ру16







100







230







215







180







8







18







430







545







210







42











задвижка 30с41нж Ду150 Ру16







150







280







280







240







8







22







655







820







310







86











задвижка 30с41нж Ду200 Ру16







200







330







335







295







12







22







815







1030







310







132











задвижка 30с41нж Ду250 Ру16







250







450







405







355







12







26







1000







1265







400







251











задвижка 30с41нж Ду300 Ру16







300







500







460







410







12







26







1125







1450







480







400











задвижка 30с541нж Ду400 Ру16







400







600







580







525







16







30







1450







1870







-







600










Ду: Ду100
Ру: Ру16
ГОСТ: ГОСТ 9544-2005
Обозначение: 30лс41нж
Производитель: ЧАЗ
Страна-производитель: Россия
