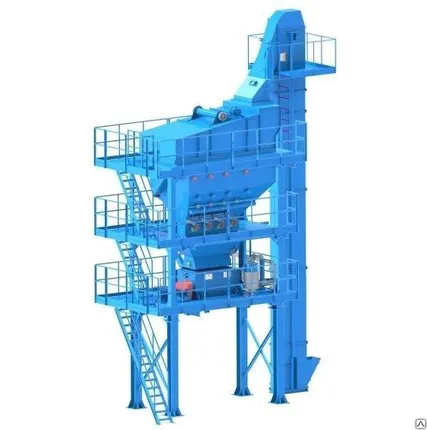

Агрегат смесительный УДМ-90.40.00.000 ДС-185-80 ПО УфаДорМаш

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка транспортной компанией, Доставка автопарком компании
Модельный ряд: агрегат смесительный УДМ-90.40.00.000 на АБЗ ДС-185-80

Технические характеристики агрегата смесительного:



Тип агрегата - башенный со смесителем периодического действия:



Установленная мощность электродвигателей - 65 кВт;



Тип элеватора - цепной, вертикальный с сомкнутыми ковшами, гравитационный выгрузки:



Производительность - 80 т/ч;

Высота подъема материала - 11,5 м;

Вместимость ковша - 5 литр;

Скорость движения цепи - 0,7 м/с;



Тип привода смесителя - два цилиндрических 2-х ступенчатых мотор-редуктора:



Крутящий момент на одном валу - 2400 Н*м;

Мощность двигателей - 22 кВт x 2 шт. Затвор откидного типа;

Масса одного замеса - 900 кг;

Объем одного замеса - 769 230 см3;

Тип синхронизирующего устройства - цепной;

Тип и параметр цепи синхронизатора - цепь приводная роликовая ПР 50,8 ГОСТ 13568-97;

Длина цепи синхронизатора, не менее/не более - 3200,4/3251,2 мм;

Производительность смесителя при 3% влажности - 80 замес\час;

Время приготовления одного замеса - 60 с



Тип грохота - инерционный:



Количество сортируемых фракций - 4 шт;

Размеры фракций - до 0-5; 5-12; 12-20; 20-40 мм;

Количество сеток - 4 шт;

Статический момент - 1,5 кгм;

Площадь просеивания - 6,7м2;

Номинальная мощность электродвигателей - 5,5 кВт;

Частота колебания грохота, не менее/не более - 16,5/17 Гц;



Вместимость бункера для горячих материалов - 9 м3:



Подшипники узла дозирования горячих каменных материалов, исполнение - самоустанавливающийся фланцевый подшипниковый узел: с литым чугунным корпусом и корпусным шариковым радиальным подшипником (с удлиненным внутренним кольцом и креплением на валу при помощи двух стопорных винтов) /диаметр вала - 40 мм, длина - 130 мм, ширина - 51 мм, высота - 130 мм;

Типоразмер пневмоцилиндров затворов (диаметр х ход) - 100х160 мм;



Тип весового дозатора - объемный, с затвором на подшипниках качения:



Максимальная нагрузка - 1000 кг;

Минимальная нагрузка - 50 кг;

Объем дозируемого материала - 769 230 см3

Типоразмер пневмоцилиндра затвора (диаметр х ход) - 100х160 мм

Способ взвешивания фракций - тензометрический c нарастающим итогом;

Установка доз фракций - дистанционная, бесступенчатая;

Погрешность отвешиваемой дозы - ±3%;



Тип дозатора битума - объемный с подогревом, с тензометрическим взвешиванием:



Предел дозирования - 70 л;

Давление в системе ввода битума в смеситель - 0,29 (2,9) МПа (кгс/см2);

Погрешность дозирования - ±1,5%;

Размер проезда под смесительным агрегатом:



высота - 3,5 м;

ширина - 3,6 м.





Конструктивные особенности агрегата смесительного:



Увеличен объем бункера горячих каменных материалов до 9,6 м3

Повышена стойкость бункера горячих каменных материалов к абразивному износу путем самобронирования.

Обеспечены длительные сроки службы и простота обслуживания дозатора каменных материалов благодаря оригинальному исполнению конструкции.

Доведены до максимальных значений показатели точности и скорости дозирования каменных материалов благодаря использованию балочных тензодатчиков на ВДКМ.

Повышена масса замеса, сокращено время замеса благодаря применению в смесителе увеличенного объема 2-х синхронизированных мотор-редукторов.

Ликвидирован процесс просыпания материала из смесителя благодаря наличию откидного затвора с герметичным закрытием.

Гарантировано легкое и оперативное техническое обслуживание смесителя благодаря быстроразборной конструкции верхнего корпуса.

Установлены широкие, удобные лестницы, а также просторные площадки обслуживания по периметру каждого блока.



Агрегат смесительный УДМ-90.40.00.000 ДС-185-80
