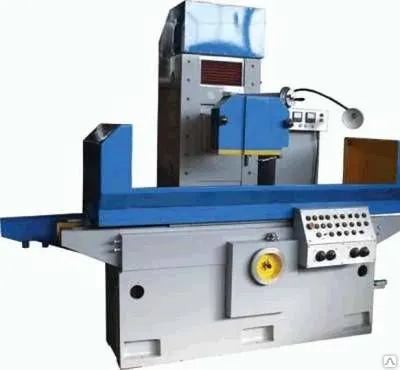

Станок плоскошлифовальный 3Л722В-70 400х800

Описание

Наименование параметров


ЗЛ722В(А)


ЗЛ722В(А)-70


ЗЛ722В(А)-80


3Л722В(А)-М




Размеры рабочей поверхности стола, мм


320х1250


400х800


400х1600


400х1250




Предельные размеры заготовки, устанавливаемой:
- на столе (LxBxH), мм
- на электромагнитной плите (LxBxH), мм


1250х320х400
1250х320х280


800х400х400
800х400х280


1600х400х400
1600х400х280


1250х400х400
1250х400х280




Предельные размеры обрабатываемой наружной поверхности заготовки при номинальном диаметре шлифовального круга:
- при установке заготовок на столе (LxBxH), мм
- при установке заготовок на, электромагнитной плите (LxBxH), мм







1250х320х400


800х400х400


1600х400х400


1250х400х400




50..1250х40..320х3..280


50..800х40..400х3..280


50..1600х40..400х3..280


50..1250х40..400х3..280




Наибольшая масса заготовки, устанавливаемой
- на столе, кг
- электромагнитной плите, кг



600
400



500
300



1000
600



600
400




Шлифовальный круг ПП по ГОСТ 2424-83 ( DxHxd), мм


450х80х203




Частота вращения шпинделя, об/мин


1460




Пределы поперечной подачи стойки на ход стола, мм


1 - 60




Величина автоматической вертикальной подачи шлифовальной бабки, мкм


1; 2; 4; 8; 12; 16; 24; 48




Ручная вертикальная подача шлифовальной бабки, мм,







- на одно деление лимба


0,002




- на один оборот лимба


0,2




Пределы скоростей перемещения стола, м/мин


2 - 35


2 - 35


2 - 25


2-35




Скорость поперечного перемещения стойки, м/мин:







- при ускоренном перемещении
- в режиме правки


1,2
0,150




Ускоренное вертикальное перемещение шлифовальной бабки, мм/мин


200




Мощность привода главного движения шлифовальной бабки, кВт


11




Суммарная мощность установленных на станке электродвигателей, кВт


20




Габаритные размеры станка с приставным оборудованием (LxBxH), мм


4810х2630х2665


3460х2630х2665


5940х2630х2665


4810х2630х2665




Масса станка с приставным оборудованием, кГ


7000


6550


8500


7150




Точность обработки образца-изделия:







-плоскостность, мкм


6 (4)


5 (3)


6 (4)


6




-параллельность, мкм


8 (5)


6 (4)


8 (5)


8




-шероховатость поверхности, обработанной периферией круга, мкм


0,32 (0,16)
