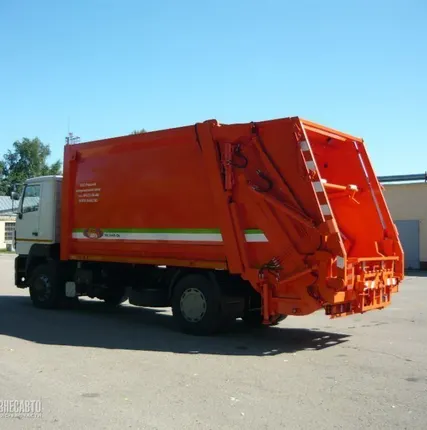

Мусоровоз (б/к, с порталом, САУ) МК-3449-03 NEW на шасси МАЗ-5340В2

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка транспортной компанией, Доставка автопарком компании
Эксплуатация: новые;
Мусоровоз с задней загрузкой МК-3449-03 (новая линейка коммунальных мусоровозов) пр-ва РАРЗ г. Ряжск





Модификация мусоровоза МК-3449-03 (обновлённая модификация классического мусоровоза с задней загрузкой) отвечает современным мировым тенденциям дизайна, разработана по технологии бескаркасного кузова, которая обеспечивает большую прочность и долговечность кузова при меньшем весе спецоборудования.

Металлоконструкция мусоровоза выполнена из низколегированных сталей. Детали, работающие в ответственных узлах трения, выполнены из современных полимерных материалов, имеющих длительный срок службы в загрязнённых условиях.



Новизной является:


применение двух продольных направляющих выгружающей плиты внутри кузова, позволяющих уменьшить вероятность заклинивания плиты и увеличения межремонтного ресурса (долговечности эксплуатации);

наличие технологического люка в кузове для облегчения выполнения работ по техническому обслуживанию машины (гидравлической системы и шарнирных соединений выгружающей плиты);

усиленный механизм прессования за счёт применение износостойкой стали Хардокс (Hardox) 450 в узлах и деталях загрузочной ванны (обечайки полубочки и боковых обшивок) и направляющих подающей плиты;

уменьшение габаритной длины транспортного средства за счёт применения подъёмника криволинейной формы;

унифицированный задний борт, позволяющий модернизацию в эксплуатирующей организации – монтаж или демонтаж портального устройства;

увеличенный объём загрузочного бункера – 2,5 м3;

надёжная фиксация заднего борта за счёт сил гравитации земли;

возможность дистанционного электрического управления положением захвата и портального подъёмника из кабины при движении задним ходом к контейнеру (как опция);

троекратное повышение производительности по сравнению с ГОСТ 27415-87 «Мусоровозы» - 23 сек вместо 70 сек;

выгружающая плита при максимально выдвинутом положении плита выходит на 150 мм за пределы кузова, что обеспечивает полное опорожнение кузова;

универсальный захват с кантователем под всю линейку металлических и пластиковых контейнеров с гребешковым захватом для 2 контейнеров 70 – 360 л. (EN840-2) и с захватом «ручки» для контейнеров 420 - 1100л (EN 840-2.3,4 - DIN 30700) и устройством открывания крышки контейнеров гравитационного типа (находится в режиме готовности открывания крышки под действием гравитационных сил земли);

система автоматического управления механизмом уплотнения;

гидравлическая система с применением комплектующих производства итальянского производства.






Технические характеристики





Тип базового шасси



МАЗ-5340В2





Двигатель



ЯМЗ-5363.10





Тип двигателя



Дизельный





Мощность двигателя, л.с.



240





Объём кузова полезный, м3



20,6±0,2





Полная масса транспортного средства, кг



19000





Масса вывозимого мусора (не более), кг



5740





Коэффициент уплотнения мусора



до 7





Усиление прессования, кгс



25000





Объём загрузочного бункера, м3



2,5





Грузоподъёмность загрузочного механизма, кг



700





Грузоподъёмность портального механизма, кг



3000





Габаритные размеры (длина×ширина×высота), мм



9020×2500×3760





Особенности конструкции


Кузов выполнен из специальной листовой стали различной толщины от 3 до 6 мм с высокой прочностью на разрыв, тип Fe 510 (09Г2С) с R=510 N/mm2 .

Кузов структурирован таким образом, чтобы избежать деформации и утечки нечистот. Платформа изготовлена из листовой стали толщиной 4 мм. В передней части кузова смонтирована стенка удерживания жидких фракций нечистот и соответствующая система сбора.

Выталкивающая плита состоит из усиленного профилями стального щита и рамы с направляющими элементами. Гидравлическая система управления, регулируя пошаговое отодвигание выталкивающей плиты в процессе загрузки, обеспечивает равномерное по всему объему кузова уплотнение мусора.

Боковые панели загрузочного борта из листовой стали тип Fe 510 (09Г2С) R=510 N/mm2 толщиной 3 и 6 мм соответственно, усиленными стойками. В нижней части формируется грузовой отсек, емкость которого составляет 2,5 куб.м, из специальной высокойстойчивой к абразивному износу листовой стали тип Hardox 450 с R=1250 N/mm2 HB 450 толщиной 8 мм.

Внизу заднего борта, между боковыми стенками, вварен загрузочный бункер, вместимость которого составляет 1.5 м3. Для слива жидких фракций из загрузочного бункера в нем предусмотрены два отверстия, закрываемые винтовыми пробками.

Подающая плита и шарнирно связанная с ней прессующая плита, движущаяся по двум направляющим, обеспечивают загрузку и уплотнение отходов. Состоит из подающей и прессующей плит, изготовленных из Fe 510 (09Г2С) и Hardox 450 с R=1250 N/mm2 HB 450 толщиной от 3 до 6 мм установленного в заднем борту и приводящих в движение четырьмя гидроцилиндрами двойного действия, изготовленных из стальной трубой Fe510 и хромированным стальным штоком.

Работа механизма уплотнения реализована по алгоритму: - в верхнем положении подающей плиты переключение режима происходит по команде с датчика верхнего положения плиты; в нижнем положении подающей плиты переключение режима происходит по команде с датчика давления в гидравлической системе, что обеспечивает предотвращение деформации загрузочной емкости, которая также защищена предохранительным клапаном на гидравлическом оборудовании.

Подающая плита движется внутри борта прямолинейно, по четырем направляющими из антифрикционного материала Капролон (полиамид 6 блочный) и имеет скорость загрузки отходов 25 сек за 1 цикл или около 6 куб.м в 1 мин.
