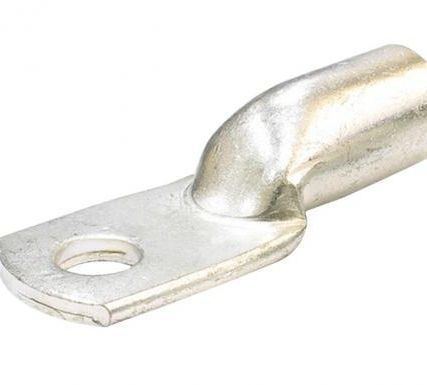

Наконечник медный луженый ТМЛ 185-16-21

Описание

• Предназначены для оконцевания опрессовкой медных кабелей и проводов


• Материал: электротехническая медь марки М2


• Покрытие: электролитическое лужение (климатическое исполнение: «Т2»)


• Рабочее напряжение: до 35 кВ


• «КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80


• Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию «КВТ» от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием


• 85 наименований в двух видах климатического исполнения


• Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице


• Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике


• Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник


• После штамповки наконечники подвергаются отжигу для повышения пластичности материала


• Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»


• Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода






Наименование
Сечение (мм²)
Сечение (мм²)
Винт
D(мм)
 B(мм)
 L(мм)
 d(мм)
 d₁(мм)




ТМЛ 2.5–4–2.6 (КВТ)
2.5
2.5
М 4
4.3
8.0
28.0
5.0
2.6


ТМЛ 2.5–5–2.6 (КВТ)
2.5
2.5
М 5
5.3
10.0
28.0
5.0
2.6


ТМЛ 2.5–6–2.6 (КВТ)
2.5
2.5
М 6
6.4
12.0
30.0
5.0
2.6


ТМЛ 4–5–3 (КВТ)
4
4
М 5
5.3
10.0
32.0
5.0
3.0


ТМЛ 4–6–3 (КВТ)
4
4
М 6
6.4
12.0
32.0
5.0
3.0


ТМЛ 6–5–4 (КВТ)
6
6
М 5
5.3
10.0
32.0
6.0
4.0


ТМЛ 6–6–4 (КВТ)
6
6
М 6
6.4
12.0
32.0
6.0
4.0


ТМЛ 10–5–5 (КВТ)
10
10
М 5
5.3
11.0
40.0
8.0
5.0


ТМЛ 10–6–5 (КВТ)
10
10
М 6
6.4
14.0
40.0
8.0
5.0


ТМЛ 10–8–5 (КВТ)
10
10
М 8
8.4
16.0
40.0
8.0
5.0


ТМЛ 16–6–6 (КВТ)
16
16
М 6
6.4
14.0
40.0
9.0
6.0


ТМЛ 16–8–6 (КВТ)
16
16
М 8
8.4
16.0
40.0
9.0
6.0


ТМЛ 25–6–7 (КВТ)
25
25
М 6
6.4
15.0
45.0
10.0
7.0


ТМЛ 25–8–7 (КВТ)
25
25
М 8
8.4
16.0
45.0
10.0
7.0


ТМЛ 25–8–8 (КВТ)
35
25
М 8
8.4
16.0
50.0
11.0
8.0


ТМЛ 25–10–8 (КВТ)
35
25
М 10
10.5
20.0
50.0
11.0
8.0


ТМЛ 35–8–9 (КВТ)
35
35
М 8
8.4
18.0
60.0
12.0
9.0


ТМЛ 35–10–9 (КВТ)
35
35
М 10
10.5
20.0
60.0
12.0
9.0


ТМЛ 35–12–9 (КВТ)
35
35
М 12
13.0
22.0
60.0
12.0
9.0


ТМЛ 35–8–10 (КВТ)
50
35
М 8
8.4
20.0
63.0
13.0
10.0


ТМЛ 35–10–10 (КВТ)
50
35
М 10
10.5
20.0
63.0
13.0
10.0


ТМЛ 35–12–10 (КВТ)
50
35
М 12
13.0
22.0
63.0
13.0
10.0


ТМЛ 50–8–11(КВТ)
70
50
М 8
8.4
20.0
63.0
14.0
11.0


ТМЛ 50–10–11 (КВТ)
70
50
М 10
10.5
22.0
63.0
14.0
11.0


ТМЛ 50–12–11 (КВТ)
70
50
М 12
13.0
24.0
63.0
14.0
11.0


ТМЛ 70–10–13 (КВТ)
95
70
М 10
10.5
24.0
65.0
16.0
13.0


ТМЛ 70–12–13 (КВТ)
95
70
М 12
13.0
24.0
65.0
16.0
13.0


ТМЛ 95–10–15 (КВТ)
120
95
М 10
10.5
28.0
75.0
19.0
15.0


ТМЛ 95–12–15 (КВТ)
120
95
М 12
13.0
28.0
75.0
19.0
15.0


ТМЛ 95–10–16 (КВТ)
120
95
М 10
10.5
30.0
75.0
20.0
16.0


ТМЛ 95–12–16 (КВТ)
120
95
М 12
13.0
30.0
75.0
20.0
16.0


ТМЛ 120–12–17 (КВТ)
150
120
М 12
13.0
34.0
81.0
22.0
17.0


ТМЛ 120–16–17 (КВТ)
150
120
М 16
17.0
34.0
81.0
22.0
17.0


ТМЛ 120–12–18 (КВТ)
150
120
М 12
13.0
35.0
85.0
24.0
18.0


ТМЛ 120–16–18 (КВТ)
150
120
М 16
17.0
35.0
85.0
24.0
18.0


ТМЛ 150–12–19 (КВТ)
185
150
М 12
13.0
36.0
90.0
25.0
19.0


ТМЛ 150–16–19 (КВТ)
185
150
М 16
17.0
36.0
90.0
25.0
19.0


ТМЛ 150–12–20 (КВТ)
185
150
М 12
13.0
38.0
90.0
26.0
20.0


ТМЛ 150–16–20 (КВТ)
185
150
М 16
17.0
38.0
90.0
26.0
20.0


ТМЛ 185-12-21 (КВТ)
240
185
М 12
13.0
40.0
95.0
27.0
21.0


ТМЛ 185–16–21 (КВТ)
240
185
М 16
17.0
40.0
95.0
27.0
21.0


ТМЛ 185–20–21 (КВТ)
240
185
М 20
21.0
40.0
95.0
27.0
21.0


ТМЛ 185–16–23 (КВТ)
240
185
М 16
17.0
45.0
105.0
30.0
23.0


ТМЛ 185–20–23 (КВТ)
240
185
М 20
21.0
45.0
105.0
30.0
23.0


ТМЛ 240–16–24 (КВТ)
300
240
М 16
17.0
48.0
105.0
32.0
24.0


ТМЛ 240–20–24 (КВТ)
300
240
М 20
21.0
48.0
105.0
32.0
24.0
