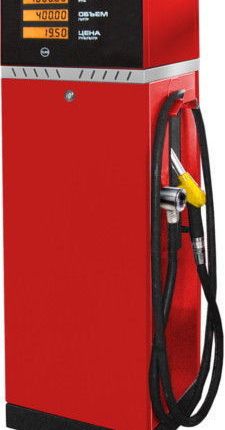

ТРК "Топаз 610" 50л/мин; напорная гидравлика

Описание

Опт / Розница
1 Описание и работа изделия
1.1 Назначение изделия
1.1.1 Топливораздаточная колонка, предназначена для измерения объёма топлива
(бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при
его выдаче с учётом требований учётно-расчётных операций.
1.1.2 Возможные взрывоопасные зоны применения топливораздаточных колонок,
категории и группы взрывоопасных смесей газов и паров с воздухом – в соответствии с
ГОСТ Р 51330.9-99, ГОСТ Р МЭК 60079-10-1-2008, требованиями «Правил устройства
электроустановок» (ПУЭ гл.7.3) и другим нормативно-техническим документам, опреде-
ляющим применяемость электрооборудования во взрывоопасных средах.
1.1.3 Колонка представляет собой изделие, предназначенное для использования в
стационарных условиях на автозаправочных станциях. Колонка фиксируется на фунда-
менте и подсоединяется к одной ёмкости для хранения топлива.
1.1.4 Колонка относится к восстанавливаемым, ремонтируемым изделиям.
1.2 Технические характеристики
1.2.1 Основные параметры колонки указаны в таблице 1.
Таблица 1
Наименование параметра Норма
1 Количество видов топлива 1
2 Тип гидравлики напорная
3 Номинальный расход топлива, л/мин 50 ± 10 %
4 Наименьший расход топлива, л/мин 5
5 Минимальная доза выдачи топлива, л 2
6 Длина раздаточного рукава, м, не менее 4
7 Общее количество раздаточных рукавов 1
8 Тонкость фильтрования, мкм, не более 60
9 Верхний предел показаний указателя разового учёта:
― выданного топлива, л, не менее
― цены за 1 литр топлива, руб.
― стоимости выданной дозы топлива, руб., не менее
999,99
99,99
99999,99

10 Верхний предел показаний указателя суммарного учёта, л, не менее 999999
11 Дискретность отображения информации указателя разового учёта:
― стоимости выданного объёма топлива, руб.
― выданного объёма топлива, дм3 (л)
― цены за 1 дм3 (л), руб.
0,01
0,01
0,01
12 Цена деления указателя суммарного учёта, л, не более 1
13 Предел допускаемой основной погрешности колонки при нормальных
условиях**, %, не более ± 0,25
14 Предел допускаемой основной погрешности колонки при измерении ми-
нимальных доз, %, не более ± 0,5
15 Номинальное напряжение питания от сети переменного тока, В 220
16 Номинальная частота сети переменного тока, Гц 50
17 Максимальная потребляемая мощность колонки, кВА 0,1
18 Габаритные, установочные и присоединительные размеры колонки см. приложение А
19 Масса колонки, кг, не более 84
Примечания:
* ― при использовании различных типов раздаточных кранов ― (36±4) л/мин.
**- нормальные условия ― температура окружающей среды и топлива от плюс 15 до плюс
25°С, относительная влажность воздуха от 30 до 80 % и атмосферное давление от 84,0 до 106,7 кПа (630-800 мм рт. ст.)
1.2.2 Допускаемые изменения действительных значений погрешности, указанные в
таблице 1, вызванные изменением внешних влияющих факторов в пределах рабочих усло-
вий, не превышают абсолютных значений основной погрешности.
1.2.3 Условия эксплуатации:
― температура окружающего воздуха, °С ............................ от минус 40 до плюс 50;
― относительная влажность, % .................................................от 30 до 100 при 25°С.
1.2.4 Температура выдаваемого топлива с учётом п.1.1.1:
― для бензина ...................................................................... от минус 40 до плюс 35°С;
― для дизельного топлива и керосина ....................................................... от минус 40
(или температуры помутнения или кристаллизации топлива) до плюс 50°С.
1.2.5 Колонка сохраняет свои параметры в пределах норм, указанных в таблице 1
при высоте раздаточного крана над уровнем земли 2,6 м при избыточном давлении до 0,32
МПа (3,2 кгс/см2) – для всех видов топлива.
1.2.6 Электрическое сопротивление изоляции между каждым контактом вводного
силового клеммника и корпусом колонки в любой его части не менее 20 МОм – при нор-
мальных климатических условиях, не менее 5 МОм – при наибольшем значении рабочей
температуры и не менее 1 МОм – при наибольшем значении относительной влажности в
соответствии с ГОСТ 12997-84.


*Поставляется также производительностью 80л/мин. Цену уточняйте у менеджеров
