Автосцепка СА-1

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка транспортной компанией
Сцепка автоматическая СА-1 предназначена для присоединения к механизму навески и отсоединения от него с места водителя навесных машин и орудий, имеющих «ответный» узел — замок автосцепки. Автосцепка обеспечивает свободное навешивание машин, смещенных в сторону относительно оси трактора до 120 мм, с замком, наклоненным вперед до 15°, а также отклоненных в сторону до 15°.

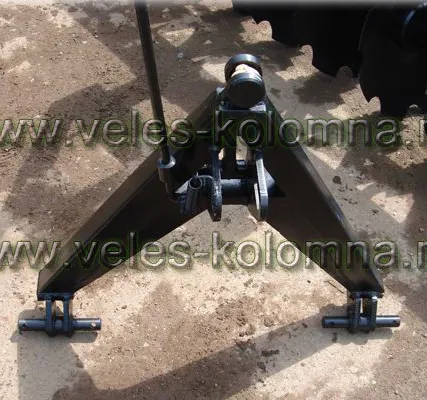

Автосцепка представляет собой рамку плоской сварной конструкции, состоящую из двух расположенных под углом 65° квадратных труб. В нижней части рамки автосцепки с наружной и внутренней сторон приварены пальцы, которыми автосцепку устанавливают в отверстия шарниров продольных тяг механизма навески. При установке автосцепки на механизм навески его продольные тяги должны быть присоединены к наружным пальцам рамки. В тех случаях, когда тяги мешают работе (например, при культивации высокостебельных культур в междурядье 700 мм), рекомендуется присоединять продольные тяги к внутренним пальцам.

В верхней части рамки приварены планки с отверстиями для присоединения автосцепки к заднему шарниру центральной тяги механизма навески. Палец тяги может быть вставлен в отверстие планки или в паз. Рекомендуется центральную тягу соединять с пазом. Рамка при этом будет находиться в наклонном от трактора положении, что облегчает навешивание машины. При недостаточном транспортном просвете или неравномерности хода рабочих органов машин необходимо соединить центральную тягу с рамкой через отверстие в планке. При соединении центральной тяги с рамкой через отверстие и наклоне замка машины назад перед навешиванием машины следует удлинить центральную тягу, а после навешивания укоротить ее до необходимой длины.

Собачка служит для фиксации соединения рамки с замком сельскохозяйственных машин. Замок представляет собой плоскую конструкцию, состоящую из двух швеллеров, сваренных под углом 65° и скрепленных связью. В процессе работы носок собачки должен опираться на упор замка. Для плотности соединения необходимо с помощью эксцентриков, расположенных на задней плоскости замка машины, установить минимальный зазор между упором и носком собачки.

Соединение рамки СА-1 с замком происходит следующим образом: При введении рамки в полость замка собачка под действием пружины заскакивает в паз замка и фиксирует соединение. Для разъединения рамки с замком необходимо с помощью тросика, протянутого в кабину трактора, повернуть рукоятку и вывести собачку из зацепления с упором замка. Затем, удерживая рукоятку, опустить механизм навески с установленной на нем рамкой (до выхода рамки из замка) и отвести трактор от навесной машины. При хранении рамки автосцепки в замке сельскохозяйственной машины вставьте шплинт в отверстие собачки. Это предотвратит выпадение рамки из замка при случайном нажатии на рукоятку.
