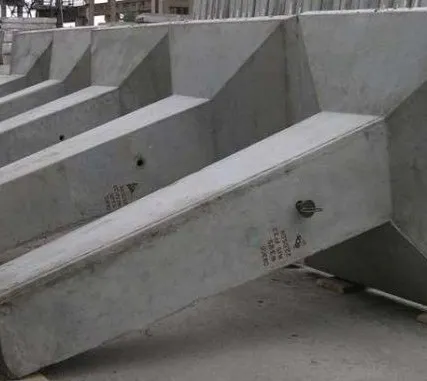

Монолитный фундамент Ф 5-2

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка транспортной компанией
Эксплуатация:
новые;
Страна-производитель:
Россия;
Марка:
Ф;
Монолитные фундаменты - это металлические промежуточные и анкерно-угловые опоры.
Внешне отдаленно чем то напоминают грибы.
Установка производиться с помощью специализированной техники, так как вес конструкции огромный.
Производится только из качественных материалов. Во время производства используется неразъемная опалубка из металла.
Под анкерно-угловые опоры разработано 4 типа фундаментов Ф3 � А5, Ф5 � А5, ФС � А5 с, ФС � А5 н или 8 марок. Все фундаменты имеют наклонную стойку, соосную с поясом опор и наголовник.



Дополнительная номенклатура конструкции, учитывающая особенности производства работ на отдельных заводах и включающая варианты фундаментов под анкерно-угловые опоры с модернизированным наголовником, а также варианты составных повышенных фундаментов.



При назначении типа закрепления следует, прежде всего, ориентироваться на применение фундаментов основной номенклатуры. Дополнительная номенклатура фундаментов разработана с учетом ограниченных технологических возможностей отдельных заводов и применение этих фундаментов менее предпочтительно, чем фундаментов основной номенклатуры. Конструкция предусматривает горизонтальное опирание плиты башмака опоры. Предусмотрена установка наголовников с базой болтов 250мм и диаметрами болтов 42мм и 48мм. Плиты всех фундаментов при установке под опору располагаются под 45 градусами к осям опор. Фундаменты типа Ф3 � А5 и Ф5 � А5 (марки Ф3 � А5, Ф5 � Л5, ФП5 � А5) представляют собой, сплошной монолитный подножник. Повышенные фундаменты предусмотрены в основном для случаев прохождения трассы в поймах рек или на косогорах. Фундаменты типа ФС � А5 н � сборные, состоящий из подножника, и двух типоразмеров навесных плит, разработанных в унификации фундаментов 35 � 500кВ (марки фундаментов ФС � 1 � А5 н, ФС2 � А5 н). В дополнительной номенклатуре разработаны варианты фундаментов Ф3 � А, Ф5 � А, ФП � А, ФС � А5 н и ФС � А5 с, с модернизированным оголовником. Такой оголовник с карманами под болты до бетонирования прикрепляется к армокаркасу и размещается в нутрии металлической опалубки. При контакте опоры между верхним листом оголовка и плитой башмака опоры устанавливается прокладка, перераспределяющая горизонтальные нагрузки между болтами. С модернизированными оголовниками разработаны фундаменты марок Ф3 � А5 м, Ф5 � А5 м, ФП5 � А5 м, подножник Ф6 � А5 м (в фундаментах ФС1 � А5 м и ФС3 � А5 м). Фундаменты ФС1 � А5 см, ФС2 � А5 см. Кроме того в дополнительной номенклатуре разработаны также варианты повышенных подножников под анкерно-угловые опоры со сварным и болтовым соединением стойки и нижней части (марки фундаментов ФПС5 � А5, ФПБ5 � А5). б. Под промежуточные и промежуточно-угловые опоры приняты те же типоразмеры подножников, которые были приняты в предыдущей унификации. Всего разработано 4 типа фундаментов � Ф1, Ф2, Ф3, Ф4 или 8 марок: 4 марки с нормальной длинной стойки (A1 � 05, Ф2 � 05, Ф3 � 05, Ф4 - 05) и 4 марки с укороченной стойкой (ФК1 � 05, ФК2 � 05, ФК3 � 05, ФК4 - 05). Укороченные фундаменты изготавливаются в той же опалубке, что и соответствующие длинные (ФК � 1 � 05 в опалубке Ф1 � 05 и т.д). Все фундаменты имеют наклонную стойку соосную с поясом опор, и штампованный сферический оголовок со штырем. в. Кроме разработанных и описанных выше фундаментов под опоры Вл500Кв может быть применен целый ряд фундаментных конструкций из унификаций под опоры 35 � 330Кв: Фундаменты с вертикальными стойками и четырьмя болтами Ф1 � А, Ф2 � А, Ф4 � 4, Ф6 � 4, ФП6 � 4, ФПС6 � 4, ФС1 � 4, ФС2 � 4, под опору фундаменты с вертикальными стойками со штырем ФК1 � 0, Ф2 � 0, Ф3 � 0, Ф4 � 0, под анкерно-угловые опоры на оттяжках, анкерные плиты ПА1 � 1(2), ПА2 � 1(2), ПА3 � 1(2) � для закрепления оттяжек. е. Геометрические размеры фундаментов выбраны из условия изготовления их в металлических неразъемных опалубках. Для этого в подножниках предусмотрены технологические скосы и специальные отверстия для подъема и установки фундаментов, а также петли для извлечения изделия из опалубки. Шифровка фундаментов. Шифр фундамента определяется буквой Ф (Фундамент) и цифрой, которая определяет типоразмер фундамента. После цифры через тире проставляется буква О или А, которая указывает для каких опор запроектирован фундамент. О � для промежуточных и промежуточно-угловых опор на оттяжках. А � для анкерно-угловых опор. После буквы стоит цифра 5 означающая напряжение 500кВ. Составные фундаменты после первой буквы имеют букву С, повышенные � букву П, укороченные � букву К. Маленькая буква "с" или "н" после цифры 5 обозначает соответственно, что фундамент имеет отделяемую стойку или навесные плиты. Например: а) ФК3 � 05 � фундамент 3го типоразмера, укороченный под промежуточную опору на оттяжках 500кВ. б) ФП5 � А5 � фундамент 5го типоразмера, повышенный под анкерно-угловую опору 500кВ. в) ФС1 � А5с � составной фундамент 1го типоразмера, под анкерно-угловую опору 500кВ с разъемной стойкой. Г) ФС2 � А5н � составной фундамент 2го типоразмера, под анкерно-угловую опору 500кВ с навесными плитами. А5 с, ФС
