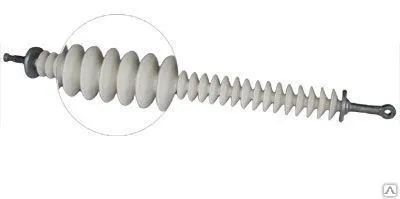

Изолятор ЛК 70/110 полимерный подвсной

Описание

Марка: ЛК;
Способ крепления: подвесные;
Материал: полимерные;
Изоляторы изготавливаются из высокопрочного стеклопластикового стержня. Имеют гидрофобную, трекингостойкую кремнийорганическую оболочку. Оконцеватели изолятора защищены от коррозии цинком термодиффузионным методом на глубину до 80 мкм. Покрытие насыщает поверхностные слои стали цинком. Монолитность термодиффузионной защиты исключает отслоение покрытия при опрессовке оконцевателей на стержне, и создает защиту в 3 раза превосходящую гальваническое цинкование и в 1.5 раза превосходит покрытие нанесенное методом окунания в расплав цинка.
Полимерные изоляторы ЛК-70/110-VII имеют высокие с электрические характеристики при высокой загрязненности поверхности, увеличенную длину пути утечки. Это позволяет их применять в VII СЗА.
Высоковольтные полимерные изоляторы ЛК-70/110-VII выпускаются серийно на основе композиционных материалов: высокопрочного стеклопластикового стержня диаметром 16 мм, защитной оболочки из кремнийорганической резины обладающей повышенной гидрофобностью и трекингостойкостью из сырьевых материалов фирмы Dow Corning, Wacker, General Electric и др. Изоляторы обладают повышенной сейсмостойкостью и устойчивостью к актам вандализма. Изоляторы ЛК-70/110-VII предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций с напряжением 110кВ.
Изоляторы изготавливаются по ГОСТ 28856-90.
Технические условия на эти изоляторы разработаны РАО "ЕЭС России"
Гарантийный срок -3 года.



Изоляторы ЛК используются для крепления, а также изоляции проводов воздушных ЛЭП, не говоря уже про подстанции переменного тока и распределительные устройства электростанций. Для данных подвесных изоляторов характерна высокая степень стойкости к воздействию не только атмосферных, но и промышленных загрязнений. Кроме того им не страшны кислоты и щелочи, ультрафиолетовое излучение, трекинг и электрическая эрозия. Изолирующая оболочка подвесных изоляторов ЛК-70 производится из кремнийорганической композиции, исполненной методом заливки стержня в специальной литиевой форме.
Оконцеватели подвесного линейного изолятора производятся стальным литьем с последующей химической обработкой и оцинковкой. На оконцевателях ставят экранную арматуру, сделанную из алюминия. Как оконцеватели, так и крепежные элементы вместе с экранной арматурой снабжены антикоррозийным защитным слоем. Сборка оконцевателей вместе с изолирующей частью выполняется опрессованным методом обжатия.
Подвесные изоляторы обладают следующими преимуществами:
гидрофобность;
устойчивость к загрязнению, а также запылению;
повышенная прочность, обеспечивающая простоту транспортировки.
Мы предлагаем своим клиентам исключительно высококачественные подвесные изоляторы, которые прекрасно зарекомендовали себя в работе с проводкой ЛЭП.
Крепление оконцевателя со стеклопластиковым стержнем осуществляется путем радиального обжима в многокулачковой машине. Такое соединение обладает повышенными механическими характеристиками по сравнению с другими видами соединений. Встроенный в машину ультразвуковой датчик позволяет обнаруживать возникновение разрушения оконцевателя и появление трещин в стержне в процессе обжима, что исключает дефекты уже на стадии производства.
Конструкция изолятора обеспечивает высокую влагостойкость, благодаря применению следующих конструктивных и технологических решений:
Вулканизация защитной оболочки на изолирующем стержне с заранее обжатыми оконцевателями;
Обливки внутренней и внешней поверхности фланцев с применением на них влагозащищённых замков.


Срок эксплуатации- не менее 25 лет.





Номинальное напряжение, кВ - 110;
Наибольшее рабочее напряжение, кВ - 126;
Испытательное напряжение полного грозового импульса, не менее, кВ - 450;
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ - 110;
При удельной поверхностной проводимости слоя загрязнения, мкСм - 10;
Минимальная разрушающая сила при растяжении, кН - 70;
Длина пути утечки не менее, см - 280;
Масса, не более, кг - 4,3.
