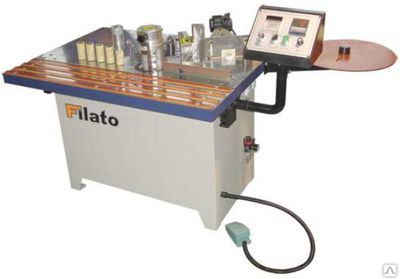

Кромкооблицовочный станок модель «FL-91B»

Описание

Наличный расчет, Безналичный расчет
Самовывоз, Доставка транспортной компанией
Техническое описание

Назначение станка:

Станок данного типа предназначается для облицовки прямолинейного и криволинейного кромочного материала мебельных щитов, а также заготовок с синтетическим и натуральным рулонным материалом.

Область применения станка:

Станок применяют в основном на предприятиях с производством корпусной мебели, такой как: кухонные гарнитуры, офисная мебель, корпусная мебель для гостиной и прихожей, шкафы-купе, эксклюзивная мебель, и др.
СХЕМА ОБРАБОТКИ



Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К A





Размеры кромочного материала, мм

толщина, наименьшая

наибольшая

ширина, наименьшая

наибольшая





0,3

3,0

15

50





Радиус кривизны обрабатываемой детали, наименьший, мм



20





Скорость подачи кромочного материала, (бесступенчатая), м/мин



8





Наклон рабочего стола, град.



0 – 45





Температура нагрева, наибольшая, °С



250





Мощность нагревателей, кВт



1,5





Мощность электродвигателя подачи кромочного материала, кВт



0,14





Общая установленная мощность, кВт



1,64





Рабочее давление в пневмосистеме, МПа (кг/см2)



0,6-0,8 (6 – 8)





Габариты, мм



2000х950х1150





Масса, кг



250





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СТАНКА









Промышленный фен
Фен производит предварительный нагрев кромки для придания ей большей эластичности. Это необходимо для более эффективной проклейки кромочного материала.











Узел нанесения клея

В этот узел входят следующие элементы:

Два приводных ролика, которые наносят клей на кромку и на заготовку;
Ёмкость для клея покрыта тефлоном и расположена немного ниже уровня стола . Это позволяет клею рециркулировать и исключает случаи перегрева.
















Наклонный рабочий стол

Рабочий стол способен поворачиваться и создавать угол в 45 градусов с регулировкой по высоте по направляющим. Тем самым делается возможным нанесение кромок на заготовки, у которых торец раскроен углом 0-45°. Измерение угла производится по специальной линейке.















Счетчик измерения длины кромочного материала.

На станке имеется специальный автоматический счётчик, который отмеряет длину кромочного материала, который был предварительно задан на пульте управления станка.



















Предварительная обрезка кромочного материала.
Предварительная обрезка производится специальным ножом, который перемещается по направляющим пневмоцилиндром. Возможен как автоматический режим обрезки, так и ручной.











Пневмопедаль подачи кромки.
Подача кромки производится посредством специальной пневмопедали и конечного выключателя.











Блок подготовки воздуха
В блоке регулируется давление в пневматической системе для усилия предварительного срезания кромки и создания определённого усилия прижима ролика.




















Промышленные контроллеры.
Станок управляется при помощи контроллеров, собранных фирмой Siemens. Все контроллеры станка расположены в одном защищённом блоке.











Пульт управления
Выносной пульт управления обеспечивает практичность и удобство управления станком.
