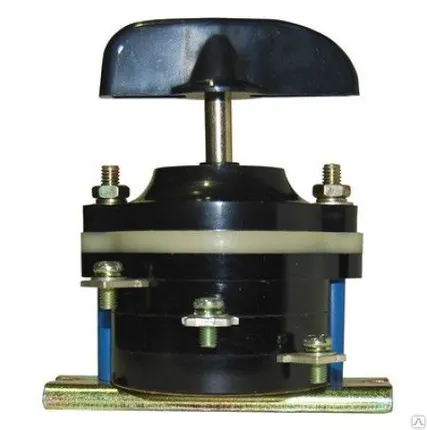

Выключатель пакетный ПВ3-40А (исп. 3).

Описание

Опт / Розница
Наличный расчет, Безналичный расчет, Отсрочка платежа
По городу, По области
Страна-производитель: Россия
1.1 Назначение
Пакетные выключатели и переключатели, как и рубильники, предназначены для нечастых включений в сетях постоянного тока напряжением до 220 В, а также в сетях переменного тока напряжением не больше 380 В. Они компактны, имеют высокую разрывную способность, надежно работают при тряске и вибрациях. Применяются для управления мелкими асинхронными двигателями, переключения вольтметров на различные фазные и линейные напряжения, переключения обмоток электродвигателя со звезды на треугольник. В открытом и защищенном исполнениях устанавливаются в сухих не пыльных помещениях, не опасных в отношении пожара или взрыва, на щитах, в закрытых ящиках, нишах и т.п

Пакетные выключатели, переключатели предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве:

 вводных выключателей и переключателей в цепях управления электроустановок распределения энергии;
 коммутационных аппаратов с ручным приводом для нечастых включений и отключений;
 для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.

При включении двух и трехполюсных выключателей (переключателей) по однополюсной схеме номинальные токи должны быть снижены на 50%.

Номинальный ток ПВ 1-16 - 6А при напряжении 220В переменного тока (50Гц) и постоянного тока.
Механическая износоустойчивость пакетных выключателей (переключателей) определяется числом переключений. Под переключением понимается изменение положения рукоятки и всей подвижной системы на 90°.
Пакетные выключатели (переключатели) должны выдерживать при номинальном токе и номинальном напряжении количество переключений

Устройство и принцип действия

Пакетный выключатель состоит из двух основных узлов: переключающего механизма и контактной системы (рисунок 2), состоящей из отдельных изоляционных секций, в пазах которых находится два неподвижных контакта с внешними контактными винтами для подключения проводов. Секции устанавливаются одна над другой. На изолирующем валике квадратного сечения укреплены подвижные пружинящие контакты с фибровыми дугогасительными шайбами. Пакетный выключатель добирают на скобе и стягивают двумя шпильками вместе с переключающим механизмом, который помещается в его крышке. Переключающий механизм снабжен пружинным устройством, которое обеспечивает мгновенный разрыв контактов независимо от скорости поворота рукоятки.



Рисунок 2 – Пакетный выключатель:
а — общий вид; б — полюс (вид сверху); 1 — изоляционные секции (пакеты); 2 — неподвижные контакты; 3 — подвижные контакты; 4 — четырехгранный валик; 5 — рукоятка; 6 — фибровые шайбы; 7 — крышка

Пакетные выключатели обозначаются буквами ПВ, а переключатели — ПП. Первая цифра после букв указывает на число полюсов, вторая (после дефиса) — отключаемый ток в амперах при напряжении 220 В.



Рисунок 3 – Переключатель ПКП:
а — общий вид, б — диаграмма включений

Переключатель ПКП (рисунок 3, а, б) позволяет одновременно переключать две электрические цепи. Механизм переключателя расположен в корпусе, образованном из изолирующих шайб, и принципиально не отличается от пакетного выключателя.
Пакетные выключатели и переключатели состоят из двух основных узлов: контактной системы и переключающего механизма.
