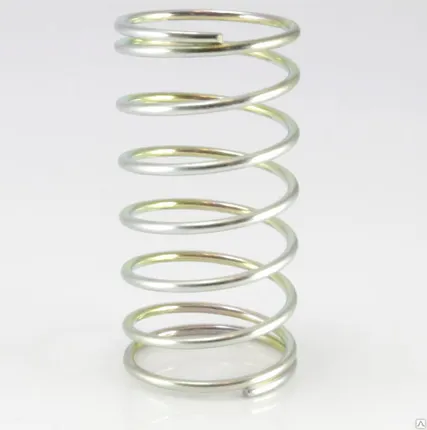

Пружины стандартные

Описание

Опт / Розница
ГОСТ 2.401 – 68

В процессе вычерчивания цилиндрической или конической пружины их витки изображают прямыми линиями, соединяющими соответствующие участки контуров. В разрезе витки изображают прямыми линиями, которые соединяют сечения. Для упрощения, допускается изображать только сечения витков.

Изображая винтовую пружину, число витков которой более четырех, следует показывать с каждого конца пружины от одного до двух витков, за исключением опорных. Остальные витки не отображают, а проводят осевые линии по центру сечения витков всей пружины.

Пружины на чертежах следует изображать с правой навивкой, но в случае необходимости пружины допускается отображать с требуемым направлением.

При изображении пакета тарельчатых пружин, число которых более четырех, с каждого окончания изображают от двух до трёх пружин, а контур остальной части пакета вычерчивают сплошными тонкими линиями.

Когда диаметр проволоки, из которой навивается пружина, ровна двум миллиметрам и менее, то такую пружину изображают линиями с толщиной от 0,6 до1,5 мм.
