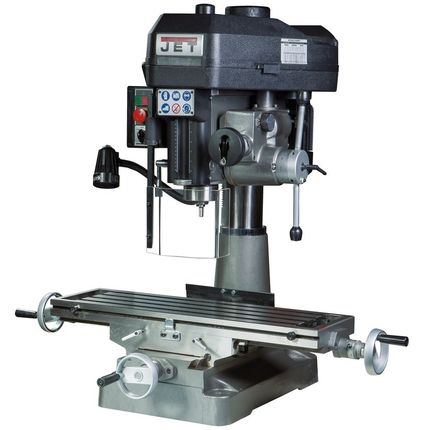

Фрезерно-сверлильный станок JET JMD-18PF

Описание

Особенности:

• асинхронный мощный электродвигатель
• ременной привод - 12-ть передач
• реверс двигателя
• функция автоматической подачи шпинделя в 3-х режимах скоростей
• литая чугунная стойка, станина из серого чугуна
• поворот головы на 360 0
• функция изменения положения головы в горизонтальной плоскости

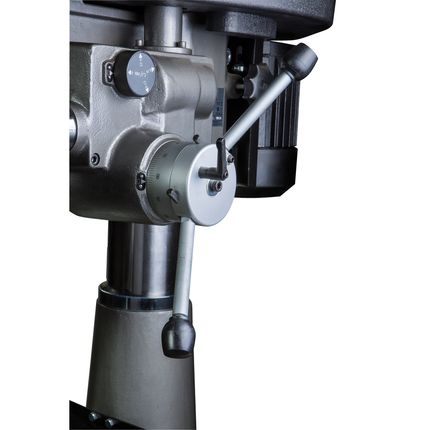

• регулировка глубины сверления
• опора шпинделя оснащена роликовыми подшипниками
• прецизионный крестовый стол.

Модель JMD-18PF представляет собой сверлильно-фрезерный станок схожий по своим функциональным параметрам и техническим характеристикам со станком JMD-18. Существенным отличием модели от своего аналога является наличие функции автоматической подачи шпинделя в режиме трех скоростей. Такая особенность позволяет осуществлять сверление в режиме автоподачи, достигая высокой точности обработки. Наличие в двигателе функции реверса позволяет выполнять работы по нарезанию резьбы. Включение реверса осуществляется с помощью кнопки, расположенной на ручке подачи шпинделя. Сверлильно-фрезерный станок JMD-18PF оборудован механизмом поворота головы в диапазоне 0-360 0, обеспечивая дополнительные возможности для работы в различных режимах резания. Фрезерная головка может менять положение в горизонтальной плоскости, создавая дополнительные преимущества при обработке заготовок. Наличие функции контроля над глубиной сверления повышает производительность работ и качество обработки. Модель рассчитана на работу с режущими инструментами, максимальный диаметр которых составляет при сверлении- 16 мм, при фрезерных работах с торцевой фрезой – 63 мм. Режущие инструменты устанавливаются в сверлильный патрон и оправки с конусом МК-3. Зажимная тяга шпинделя М12. Ход пиноли шпинделя составляет 90 мм. В модели установлен механизм микроподачи шпинделя, имеется устройство регулирующее вылет шпинделя. Для повышения жесткости фиксации опора шпинделя оснащена коническими подшипниками. Станок оснащен асинхронным электродвигателем мощностью 2,6 кВт. Двигатель имеет реверсный ход. Вращение шпинделя обеспечивается ременным приводом с концевым выключателем. Ременная передача позволяет регулировать частоту вращения шпинделя в 12-ти позициях. Диапазон частоты вращения шпинделя составляет 100-2160 об/мин. На модели станка JMD-18PF имеется возможность осуществлять сверление в режиме автоподачи шпинделя на скорости 0,12-0,18-0,25 мм/об. Станок оборудован прецизионным крестовым столом, имеющего три Т-образных паза. Ширина пазов составляет 14 мм, позволяя устанавливать на станок дополнительные элементы крепежной оснастки. Станок в оснащенном состоянии весит 290 кг. Оборудование комплектуется сверлильным патроном, торцевой фрезой диаметром 75 мм и лампой освещения. Комплектация:

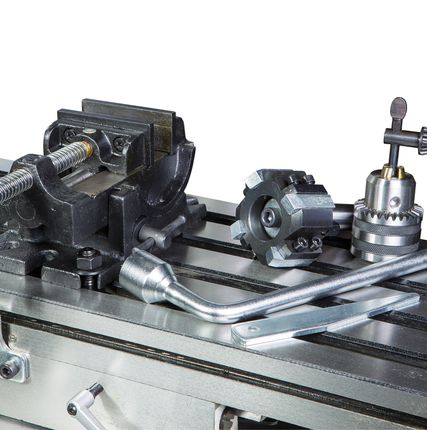

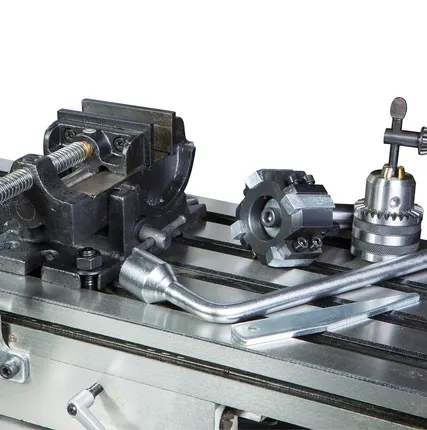

• Зажимная тяга M12
• Угловые тиски, ширина губок 85мм
• Сверлильный патрон 1-13 мм с оправкой МК-3
• Лампа местного освещения
• Торцевая фреза ?75 мм с оправкой
• Защитный экран с концевым выключателем

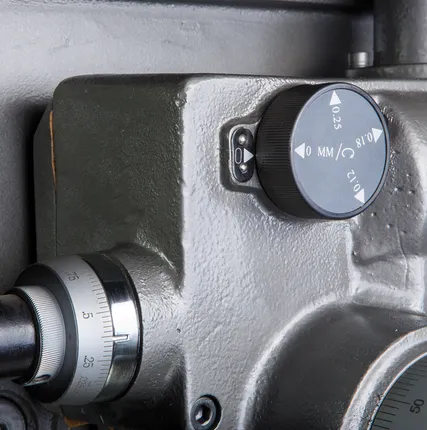

• Автоматическая подача пиноли, мм/об:0,12/ 0,18/ 0,25
• Вылет шпинделя, мм:200
• Высота в упаковке, см:127
• Высота, мм:1105
• Диаметр колонн:115
• Диаметр пиноли, мм:100
• Диаметр стойки, мм:115 мм
• Длина в упаковке, см:92
• Длина, мм:1080
• Количество автоматических подач, шт:3
• Количество скоростей вертикального шпинделя, шт:12
• Количество Т-образных пазов стола, шт:4
• Конус вертикального шпинделя:МК-3
• Максимальный диаметр концевой фрезы, мм:20
• Максимальный диаметр нарезаемой резьбы, мм:M12
• Максимальный диаметр сверления с автоподачей, сталь, мм:16
• Максимальный диаметр сверления сталь, мм:30
• Максимальный диаметр сверления чугун, мм:32
• Максимальный диаметр торцевой фрезы, мм:76
• Масса в упаковке, кг:315
• Масса, кг:290
• Мощность вертикального двигателя, кВт:1,5
• Мощность двигателя, кВт:1,5 кВт / S1 100%
• Напряжение, В:230
• Размер стола по оси X и Y, мм:805 x 240
• Расстояние между пазами стола, мм:53
• Расстояние от вертикального шпинделя до стойки, мм:200
• Расстояние от вертикального шпинделя до стола, мм:10 - 455
• Сверлильный патрон:1-13
• Т-образные пазы, 4:16 мм
• Тип двигателя:Асинхронный
• Ход головы по оси Z, мм:455
• Ход пиноли шпинделя (автоподача), мм:107
• Ход пиноли шпинделя, мм:125
• Ход стола по оси X и Y, мм:520 x 175
• Частота вращения вертикального шпинделя, об/мин:125 - 2500
• Частота вращения шпинделя, об/мин:125 - 2500
• Ширина в упаковке, см:74
• Ширина Т-образного паза стола, мм:16
• Ширина, мм:1010
• Шомпол:М12
