Описание
Особенности:- асинхронный электродвигатель большой мощности;
- ременная передача, 12-ть передач;
- функция реверса двигателя;
- мощная литая стойка и чугунная станина из серого чугуна;
- механизм поворота головы на 360 0;
- возможность поворота головы в горизонтальной плоскости;
- точная регулировка глубины сверления;
- конические роликовые подшипники в опоре шпинделя;
- крестовый прецизионный стол.

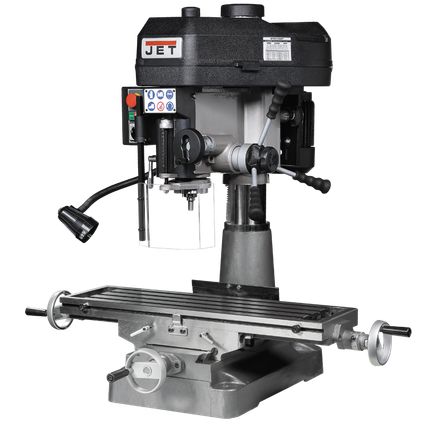

Сверлильно-фрезерный станок JMD-18 по функциональным возможностям представляет собой аналог модели JMD-15, имея более мощный электродвигатель и большие габариты. Эта модель предназначена для выполнения большого объема работ, связанных с фрезерованием и сверлением. Мощная литая станина, массивная стойка изготовлены из литого чугуна, создающие необходимую устойчивость всей конструкции. Оборудование обладает технологическими возможностями для выполнения операций по нарезанию резьбы. Модель JMD-18 оснащена механизмом поворота головы на 360 0, создавая широкие возможности для технологической обработки заготовок. Фрезерная головка в этой модели имеет функцию изменения положения в горизонтальной плоскости. Качество обработки заготовок обеспечивается наличием контроля над глубиной сверления. Сверлильно-фрезерный станок выполняет широкий спектр операций. Максимально допустимый диаметр сверла составляет 16 мм. При выполнении фрезерных работ допускается работа с режущими инструментами, максимальный диаметр которых не превышает 63 мм. Модель оснащена шпинделем с конусом МК-3, зажимная тяга которого составляет М12. Для повышения жесткости фиксации опора шпинделя оборудована группой конических подшипников. Ход пиноли составляет 90 мм. Для повышения качества обработки и повышения производительности работ, на станке установлена функция микроподачи шпинделя. Технологический процесс контролируется механической регулировкой вылета шпинделя. Моторная группа станка имеет мощный асинхронный двигатель - 2,6 кВт, имеющий функцию реверса. Благодаря реверсу шпиндель может вращаться вправо и влево. Наличие ременной передачи с концевым выключателем, позволяет выполнять обработку в 12-ти скоростных режимах. Частота диапазона вращения шпинделя составляет 100-2160 об/мин. Крестовый стол с 3-мя Т-образными пазами шириной 14 мм, позволяют выполнять установку дополнительной оснастки. Рабочий стол оснащен прецизионным механизмом. Вес станка в снаряженном состоянии составляет 290 кг. Станок комплектуется лампой освещения, торцевой фрезой диаметром 75 мм и сверлильным патроном.
Комплектация: - Зажимная тяга M12
- Угловые тиски, ширина губок 85мм
- Сверлильный патрон 1-13 мм с оправкой МК-3
- Торцевая фреза ?75 мм с оправкой
- Лампа местного освещения
- Защитный экран с концевым выключателем
- Вылет шпинделя, мм:200
- Высота в упаковке, см:127
- Высота, мм:1105
- Диаметр колонн:115
- Диаметр пиноли, мм:100
- Диаметр стойки, мм:115
- Длина в упаковке, см:92
- Длина, мм:1080
- Количество автоматических подач, шт:3
- Количество скоростей вертикального шпинделя, шт:12
- Количество Т-образных пазов стола, шт:4
- Конус вертикального шпинделя:МК-3
- Максимальный диаметр концевой фрезы, мм:20
- Максимальный диаметр нарезаемой резьбы, мм:М12
- Максимальный диаметр сверления сталь, мм:30
- Максимальный диаметр сверления чугун, мм:32
- Максимальный диаметр торцевой фрезы, мм:76
- Масса в упаковке, кг:315
- Масса, кг:290
- Мощность вертикального двигателя, кВт:1,5
- Мощность двигателя, кВт:1,5 кВт / S1 100%
- Напряжение, В:230
- Размер стола по оси X и Y, мм:805 x 240
- Расстояние между пазами стола, мм:53
- Расстояние от вертикального шпинделя до стойки, мм:200
- Расстояние от вертикального шпинделя до стола, мм:10 - 455
- Сверлильный патрон:1-13
- Т-образные пазы, 4:16 мм
- Тип двигателя:Асинхронный
- Ход головы по оси Z, мм:455
- Ход пиноли шпинделя, мм:125
- Ход стола по оси X и Y, мм:520 x 175
- Частота вращения вертикального шпинделя, об/мин:125 - 2500
- Частота вращения шпинделя, об/мин:125 - 2500
- Ширина в упаковке, см:74
- Ширина Т-образного паза стола, мм:16
- Ширина, мм:1010
- Шомпол:М12
