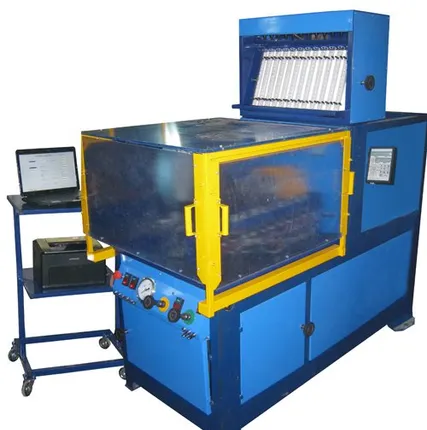

Стенд для испытания ТНВД СДМ-12-03-18 Full-Complect ЕВРО

Описание

Стенд для испытания дизельной топливной аппаратуры СДМ-12-03-18 Full-Complect ЕВРОСДМ-12-03-18 Full Complect ЕВРО - уникальный компьютерный стенд, позволяющий диагностировать практически все виды дизельной топливной аппаратуры (импортного и отечественного производства):

• ТНВД с механическим и электронным регулятором;
• ТНВД и форсунок системы Common Rail;
• насос-форсунок (при специальном дооснащении стенда).

Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).На стендах можно проводить следующие операции:

• испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:
• величина и равномерность подачи топлива секциями (производительность насосных секций);
• частота вращения вала ТНВД в момент начала действия регулятора;
• давление открытия нагнетательных клапанов;
• угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
• угол действительного впрыскивания топлива (при диагностировании);
• характеристика МОВТ (муфта опережения впрыска топлива).

Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.Стенды оснащены электронной системой управления.Стенд СДМ-12-03-18 Full-Complect ЕВРО имеет 12 секций, привод мощностью 18 кВт, оснащается:

• электронной системой управления;
• системой подачи топлива высокого и низкого давления;
• системой термостабилизации;
• встроенной станцией смазки;
• встроенным имитатором системы наддува;
• компьютерной системой управления стендами ТНВД с базой данных по форсункам Common Rail и топливным насосам - СДМ-КС
• электронной системой управления Евро-3 (БНС);
• комплектом кронштейнов для установки импортных ТНВД - М-105
• дизель-тестером для ТНВД легковых и грузовых автомобилей
• стандартным комплектом CR;
• грузовым комплектом CR.

Грузовой комплект CR включает: Аккумулятор давления и полный комплект приспособлений для установки насосов и форсунок грузовых автомобилей на стенд; Адаптеры для грузовых форсунок MAN, IVECO, RENAULT.Стандартный комплект CR включает: Common Rail Controller на 4 канала; Кабели для форсунок; Кабели управления насосом, клапаном давления, сенсором давления; Аккумулятор давления и полный комплект приспособлений для установки насосов и форсунок на стенд.Основные технические данные и характеристики1.  Тип  Стационарный2.   Число одновременно испытываемых насосных   секций высокого давления  ТНВД, шт.  123. Диапазон воспроизведения:3.1. Частоты вращения приводного вала, мин -1                                3.2. Отсчета числа оборотов, об.                                                        3.3. Отсчета числа циклов                                                                                                                     70…30001…99991…99994.      Предел допускаемого отклонения:4.1.Частоты вращения приводного вала в  интервале:         от 70 до 800 мин-1, мин-1                                                                                                                   свыше 800 мин-1, %                                                                     4.2.Отсчета числа циклов.                                                           +/-2+/-0,25+/-15.      Диапазон измерения:5.1.Частоты вращения приводного вала, мин-1                           5.2.Объема топлива мерными емкостями, см3n первого ряда                                                                     n второго ряда                                                                          0…9999 6…1352…40 6. Топливный бак:                  -объем, л                  -давления топлива насоса стенда, МПа     (кгс/см 2)                  500…3(0…30) 7. Маслостанция:                  -объем бака, л                  -давление масла (предел регулирования),    МПа (кгс/см 2)    8,5 до 0,4 (4)8. Источник постоянного тока12/24V9.  Питание от сети переменного тока:             -напряжение, В                                                                      -частота, Гц                                   3805010.  Установленная мощность, кВт:                  -привода стенда                  -насоса топлива стенда                  -насоса маслостанции                   181,10,2511. Габаритные размеры, мм   (ДхШхВ)                                                        2000х850х185012. Масса, не более, кг                                                          68513. Срок службы, лет                                                                             714. Количество обслуживающего персонала     1

• Автономная термостабилизация (фреон/возду+):+
• БНС (Блок Настройки ТНВД Сервисный) ЕВРО 3 ЯЗДР:+
• Кабель ДК-5:+
• Клиноременное соединение привода:+
• Комплект кронштейнов под импорт. ТНВД М-105:+
• Компьтерная Система Управления (КСУ):+
• Маслостанция (5 атм):+
• Мензурочная система:+
• Мощность привода, кВт:18
• Оснастка CR, встроенный CR-tester, защитный экран:+
• Пневмотестер (1-5 атм):+
• Подкачка высокого давления (30 атм):+
• Программное обеспечение:+
• Регулировка (Common Rai1) ЕВРО 4, 5:+
• Регулировка Common Rai1 форсунок грузовы+:+
• Регулировка Common Rai1 форсунок легковы+:+
• Регулировка ТНВД (ме+анические) ЕВРО 0:+
• Регулировка ТНВД (ме+анические) ЕВРО 1:+
• Регулировка ТНВД (ме+анические) ЕВРО 2:+
• Регулировка ТНВД (электронные) ЕВРО 3:+
• Ротаметр:+
• Система дополнительной фильтрации:+
• Термостабилизация (проточной водой):+
• Тип:Стационарный
• Число секций, количество форсунок:12
