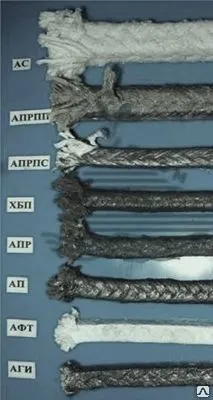

Набивки сальниковые ГОСТ 5152-84

Асбестовые плетеные сальниковые набивки используются для уплотнения сальниковых камер арматуры, центробежных и поршневых насосов, а также различных агрегатов при рабочих температурах от -70 до +300˚С.

Плетеные сальниковые набивки являются наиболее распространенным типом уплотнительных материалов, применяемых для заполнения сальниковых камер арматуры, центробежных и поршневых насосов, различных аппаратов. Этими набивками комплектуется более 70% насосов, 80% арматуры. Они различаются как материалами, из которых они изготовлены, так и способами изготовления (структурой). Оба эти фактора существенно влияют на эксплуатационные свойства набивок.

Основой плетеных набивок являются различные волокнистые материалы. В подотрасли АТИ для изготовления плетеных набивок используют нити и пряжу из асбеста, хлопка, лубяных и химических волокон.

Важным компонентом набивок являются различные виды пропиток и наполнителей, придающие им необходимые свойства.

Одна из самых распространенных причин выхода из строя центробежного насоса – это проблемы с сальниковым уплотнением. Условия, при которых возникают неисправности уплотнения, следующие:

- радиальное биение вала из-за износа подшипников, изогнутого вала или плохой

центровки;

- износ вала или втулки вала;

- вибрации вала (причины: разбалансировка вала, кавитация, работа насоса с

производительностью не соответствующей характеристикам насоса, другие причины

нестабильной работы насоса);

- закупорка жидкостного затвора или неправильное его размещение (в результате

жидкость не поступает в сальник), наличие грязи или абразивных частиц в затворной

жидкости (влечет за собой повреждение вала или втулок вала);

- чрезмерная затяжка крышки сальниковой камеры (не пропускает жидкость для

смазки и охлаждения);

- неправильно подобранная набивка по давлению, температуре или скорости

вращения;

- неправильный монтаж набивки (коротко нарезанные кольца набивки, большие зазоры

между их концами, смещения соединений колец).

Установка сальниковой набивки.

- Снимите крышку с сальника.

- При помощи спец. инструмента удалите старые набивочные кольца

- Снимите кольцо гидрозатвора, а затем продолжите удалять набивку при помощи инструмента

- После удаления набивки проверьте втулку на наличие повреждений. Если втулку вала или вал

нельзя очистить, его нужно заменить. Размеры набивки уточняйте в соответствии со спецификацией на насос

Подготовка новой набивки.

- Плотно оберните набивку вокруг оправки рис.1, который должен быть одного размера с валом

насоса или втулкой вала. Число витков должно быть достаточным для заполнения набивочной

камеры сальника. Разрежьте набивку по одной стороне для формирования отдельных колец.

- Соберите составные набивочные кольца насоса. Каждое кольцо устанавливается отдельно. Соединения колец должны быть смещены на 90° относительно друг друга, прокладка затянута, а кольцо сжато. Убедитесь, что кольцо гидрозатвора установлено правильно. Установите оставшиеся набивочные кольца и затяните крышку сальника от руки.

- Необходимо обеспечить рекомендуемые утечки через сальниковое уплотнение. Если сальник

перегревается при пуске, остановите насос и ослабляйте плотность его набивки до появления утечек.

Осуществите повторный пуск, только если есть достаточные протечки через набивку.

Подготовка сальниковых набивок к монтажу (ГОСТ 5152-84)

При сборке сальникового узла необходимо обжать установленную в камере набивку с усилием на 20-25% превышающим расчетное, выдержать ее под нагрузкой 5-10 мин., затем снять нагрузку и затянуть сальник до расчетного усилия.

Набивки марок АГИ, АФТ, АФ-1 рекомендуется перед монтажом прессовать в виде колец по размерам сальниковой камеры.

Прессование осуществляют под давлением:

Набивки марки АГИ -35-40 МПа.

Набивки марок АФТ, АФ-1 -20-25 МПа.

При установке сухих набивок марок АС, АПРПС, и АСС допускается графитирование их поверхностей.

Пример условного обозначения:

Набивка АП31 12*12 ГОСТ 5152-84

АП31 - марка набивки

12-12 - размеры плетения (мм)

ГОСТ 5152-84 - Государственный стандарт
