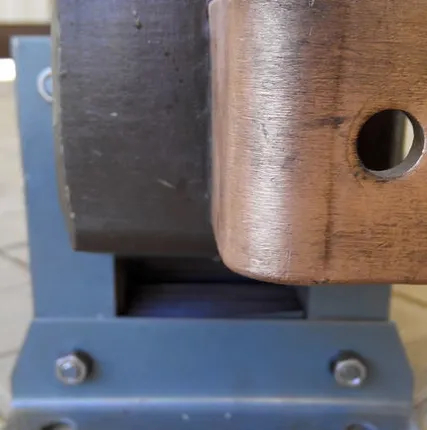

Трансформатор тока ТПЛ-10 У3

Описание

Наличный расчет, Безналичный расчет
Самовывоз, Доставка курьером, Доставка транспортной компанией
Серия: ТПЛ;
Тип по назначению: измерительный;
Вид : тока;
Вес: 23 кг;
Страна-производитель: Россия;
Тип устройства: внутренний;
Применение: для КРУ;
Напряжение: 5000 В;
Принцип действия: электромагнитный;
ООО КМА Электромаш поставим проходные трансформаторы тока ТПЛ-10

НАЗНАЧЕНИЕ

Трансформатор предназначен для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ.

Трансформаторы изготавливались в исполнении "У" или "Т" категории размещения 3 по ГОСТ 15543-70 и предназначены для работы в следующих условиях:

а) высота над уровнем моря не более 1000 м;

в) относительная влажность воздуха 98% при 25°С для исполнения У и при 35°С для исполнения Т без конденсации влаги;

г) окружающая среда - невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера II по ГОСТ 15150-69);

д) положение трансформатора в пространстве - любое.

УСТРОЙСТВО

Трансформатор выполнен в виде катушечной опорной кострукции.

Блок катушек, состоящих из двух вторичных и общей первичной обмоток, залит изоляционным компаундом на основе эпоксидной смолы (см. приложение). В нижней части магнитопровода укреплены угольники, служащие опорой трансформатора. На одном из угольников расположен зажим заземления.

Выводы первичной обмотки Л1 и Л2 имеют различные исполнения по токам. Выводы вторичных обмоток расположены на блоке катушек и обозначены буквами И1 и И2.

Данные трансформаторы сняты с производства в 90-хх годах, на данный момет завод выпускает аналог ТПЛ-10М, ТПЛ-10С.

Технические характеристики трансформатора тока ТПЛ-10:


Номинальное напряжение трансформатора ТПЛ-10, кВ – 10; 11

Наибольшее рабочее напряжение, кВ – 12

Номинальная частота, Гц – 50; 60

Номинальный первичный ток, А - 5; 10; 15; 20; 30; 40; 50; 75; 80;100; 150; 200; 300; 400

Номинальный вторичный ток, А - 1; 5

Количество вторичных обмоток – 2

Исполнение по обмоткам - 0,5/10Р; 1/10Р

Класс точности вторичной обмотки для измерений, А - 1; 0,5

Класс точности вторичной обмотки для защиты – 10P
