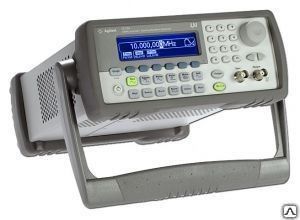

33210A Генератор сигналов специальной формы в

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка курьером, Доставка транспортной компанией
Технические параметры позиции

33210A генератор сигналов специальной формы , частотный диапазон 1 мГц - 10 МГц



Выходные параметры:

• Частотный диапазон 1 мГц - 10 МГц

• Разрешение 1 мГц

• Выходной уровень 10 мВ…10 В пик - пик на нагрузке 50 Ом

Синусоида:

• Погрешность установки уровня на 1 кГц ± (1%+1 мВ)

• Неравномерность АЧХ относительно 1 кГц 0,1 дБ при частоте менее 100 кГц , 0,2 дБ для частот от 100 кГц до 5 МГц

0,3 дБ для частот от 5 МГц до 10 МГц

• Коэффициент гармоник ≤-70 дБн (0,04%) от 0 до 20 кГц ,

Постоянное смещение:

• Диапазон (пик. знач. AC+DC) ±5 В на нагрузке 50 В

• Погрешность установки ±2%

Меандр:

• Частотный диапазон 1 мГц - 10 МГц

• Время нарастания/спада

• Выброс

• Перестраиваемая скважность 20% - 80% (до 5 МГц), 40% - 60% (до 10 МГц)

• Погрешность установки скважности ±1%

• Джиттер 1 нс

Пила, треугольник:

• Диапазон частот 1 мГц – 100 кГц

• Нелинейность

• Перестраиваемая скважность 0,0% – 100,0%

Импульс:

• Диапазон частот 1 мГц – 5 МГц

• Длительность импульса От 40 нс

• Перестраиваемое время нарастания От 20 до 100 нс

• Выброс

• Джиттер 300 пс

Шум:

• Полоса частот (белый шум) 7 МГц

АМ, ЧМ:

• Формы несущей Синус, меандр

• Источник модуляции Внешний/внутренний

• Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота от 2 мГц до 20 кГц)

• Девиация частоты До 5 МГц (пиковая)

• Коэффициент АМ 1…120 % (АМ); разрешение 0,1 %

Общие данные:

• Напряжение питания 220 В (± 15 %), 50 / 60 Гц

• Габаритные размеры 261 х 104 х 303 мм

• Масса 3,4 кг

Комплектация генератора 33210А:

• Прибор

• Сетевой шнур - 1 шт

• Руководство по эксплуатации

• ПО

• USB или RS-232 кабель

Основные характеристики генератора 33210А:

• Использование прямого цифрового синтеза;

• Диапазон частот для синуса и меандра 1 мГц – 10 МГц;

• Разрешение по частоте 1 мГц;

• Формы сигнала: пила, треугольник, шум, постоянное смещение, импульс с переменной длительностью фронта и т.д.;

• Разрядность ЦАП 12 бит;

• Частота дискретизации 50 МГц;

• Память формы сигнала 8000 точек;

• Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция;

• Интерфейс LAN LXI-C Ethernet 10/100, USB 2.0, GPIB.

Назначение и область применения генератора 33210А:

Новый прибор Agilent 33210 A генерирует стабильные, точные сигналы с низким уровнем нелинейных искажений, при этом в прибор уже встроено 10 стандартных форм сигналов.

Новейшая модель дополняет хорошо известное на рынке семейство генераторов Agilent, которое включает генераторы 33220A и 33250A с более высокими характеристиками и более широким диапазоном частот. Передняя панель обладает дружественным интерфейсом и позволяет быстро настраивать прибор и генерировать различные формы сигналов без дополнительного программирования.

Для создания более сложных сигналов компания Agilent Technologies предлагает опцию 002, которая позволяет модернизировать прибор до генератора сигналов с глубиной памяти 8 Квыб., частотой дискретизации 50 Мвыб./с и разрешением 14 бит. Новый прибор Agilent 33210A — идеальное решение для разработчиков и инженеров, которым требуются низкочастотные сигналы высокой точности.
