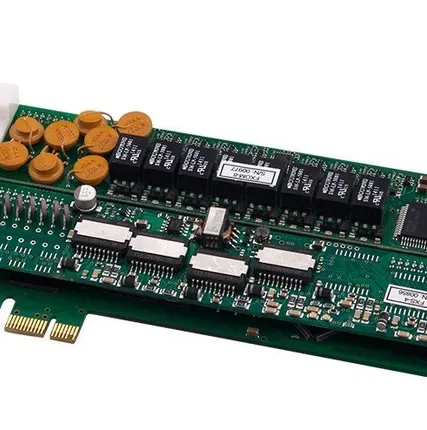

Плата CTI «Ольха-14LPE» (PCI-Express) + ПО «Спрут-7» (до 16-ти каналов)

Описание

Опт / Розница
Самовывоз, Доставка транспортной компанией
Комплекс «Спрут-7» на базе плат «Ольха-14LPE» - оптимальное решение для контроля среднего и большого числа аналоговых и телефонных линий, микрофонов или любых аудиовыходов, а также – любого числа цифровых абонентских линий и потоков Е1.

Несмотря на универсальность, платы доступны и неприхотливы в обслуживании, и в тоже время позволяют максимально использовать весь мощный функционал комплекса «Спрут». При необходимости в один компьютер может быть установлено любое количество плат.

Возможность воспроизведения звука в линию

Платы «Ольха-14LPE» позволяют не только вводить сигнал из подключенной линии с целью записи. Специальные схемотехнические решения обеспечивают для подключенных аналоговых линий возможность как воспроизведения из ПО звука в линию в частности, так и полного управления линией вообще (снятие трубки, набор номера и т.п.).

Благодаря этому, при использовании плат «Ольха-14LPE» комплекс записи «Спрут -7» может с легкостью выполнять заложенные в этом ПО функции интеллектуального автоответчика и факсимильного аппарата.

Поддержка различных каналов

В платах «Ольха-14LPE» используется так называемая мезонинная технология – количество и тип поддерживаемых платой каналов определяются количеством и типом установленных на плате интерфейсных субмодулей - мезонинов.

Для систем записи телефонных переговоров могут применяться следующие мезонины:


МА14-FXOM8 – до 8 аналоговых источников (телефонные линии, аудиовыходы, микрофоны и т.п.).

МА14-ISDNM4 – до 4 цифровых абонентских телефонных линий.



На одну плату «Ольха-14LPE» может устанавливаться до 2 мезонинов. Причем мезонины МА14-FXOM8 и МА14-ISDNM4 могут быть независимо установлены на одной плате.

Кроме того, в рамках одной системы «Спрут» могут работать платы с любыми типами мезонинов – каналы разной физической природы с точки зрения пользователя будут выглядеть однообразно, в рамках единого номерного пространства.

Всё это делает платы «Ольха-14LPE» исключительно удобным решением там, где необходим контроль линий разных типов.

Интеллектуальные платы

Работой плат «Ольха-14LPE» управляет установленный на них цифровой процессор обработки сигналов. Он берет на себя массу задач по обработке звука, отслеживания и управления состоянием обслуживаемых линий, таких как:


Автоматическая регулировка уровня записи.

Обнаружение и генерация тональных сигналов (тоны DTMF, факсимильные сигналы, сигналы занятости, голосовая активность и т.п.).

Компрессия (сжатие) и декомпрессия звука.

Генерация и декодирование набора номера.

И многие другие.


Такой подход позволяет минимизировать нагрузку на компьютер – система будет работать даже на самом старом ПК.

Легкое незаметное подключение

Платы «Ольха-14LPE» подключаются к телефонным линиям любых типов очень просто, без необходимости сложных кроссировочных работ. Достаточно любым образом (например через стандартный переходник) «ответвить» от подключаемой линии параллельное подключение, и подсоединить его стандартным кабелем к одному из разъемов платы.

Плата не оказывает никакого влияния на работу телефонной линии, и абсолютно незаметна для абонентов.

Инновационные алгоритмы детектирования тонов

Встроенный процессор обработки сигналов плат «Ольха-14LPE» автоматически отслеживает во вводимом сигнале наличие голосовой активности (VAD) и тональных сигналов АТС (в первую очередь сигнала занятости). Причем сигнал занятости обнаруживается даже в сложных случаях, когда абоненты на обоих сторонах телефонной линии одновременно положили трубки.

Это свойство плат позволяет реализовать такие полезные для пользователя функции, как:


Автоматическое прекращение записи при окончании сеанса связи, что избавляет от сохранения ненужной информации

Автообнаружение голосового ответа абонента и положения трубки удаленным абонентом при работе системы записи «Спрут» в режиме автоответчика.


Цифровая автоматическая регулировка уровня записываемого сигнала

Применение современного процессора цифровой обработки сигналов позволило реализовать непосредственно в плате «Ольха-14LPE» высокоэффективный алгоритм АРУ (автоматической регулировки уровня записываемого сигнала).

При мониторинге аналоговой линии часто громкость звука «ближнего» и «дальнего» абонентов значительно отличается. При отсутствии специальных мер, прослушивание такой записи дискомфортно – или плохо слышен удаленный абонент, или слишком громкий звук от ближнего.

АРУ устраняет данную проблему, автоматически выравнивая громкости ближнего и дальнего абонентов. Так же АРУ весьма полезно при работе с «тихими» телефонными линиями и микрофонами – звук будет записан примерно с одинаковой громкостью, не зависимо от громкости источника, в частности – удаленности (в разумных пределах) от микрофона.

Количество обслуживаемых каналов




Модель

Источники
сигналов

Интерфейс
с ПК

Тип
мезонинов


Кол-во
мезонинов






Ольха-14LPE/FXOM4

4 аналоговых телефонных линии или линейных аудиовыхода

PCI EXPRESS

MA14-FXOM-4

1



Ольха-14LPE/FXOM8

8 аналоговых телефонных линии или линейных аудиовыхода

PCI EXPRESS

MA14-FXOM-8

1



Ольха-14LPE/FXOM12

12 аналоговых телефонных линии или линейных аудиовыхода

PCI EXPRESS

MA14-FXOM-4
MA14-FXOM-8

1



Ольха-14LPE/FXOM16

16 аналоговых телефонных линии или линейных аудиовыхода

PCI EXPRESS

MA14-FXOM-8

2



Ольха-14LPE/ISDNn (n=4,8)

n цифровых абонентских линий (внутренние цифровые линии УАТС)

PCI EXPRESS

MA14-ISDN-4

n/2




Характеристики обработки звука

- Алгоритм сжатия аудиоинформации - ITU-T GSM0610, G.711
- Диапазон/шаг регулировки АРУ записи - 0 - 45дБ/3дБ
- Детектируемые сигналы акустические занятости («короткие гудки») - Одночастотные, двухчастотные, сумма двух встречных одночастотных с любой несущей частотой
- Поток данных по каналу при стандартном сжатии (GSM0610) - 1.7 кБайт/сек

Электрические характеристики




Параметр

Аналоговые линии

Цифровые линии ISDN BRI, Потоки Е1





Амплитуда входного сигнала в линии

Не более 3.5 В

соотв. G.703



Динамический диапазон

Не менее 70дБ

Не менее 70дБ



Разделение между каналами

Не менее 70дБ

- беск.



Рабочий диапазон частот

300 – 3400 Гц

300 – 3400 Гц



Модуль входного сопротивления переменному току

Не менее 10 кОм

Не менее 100 кОм



Входное сопротивление постоянному току

Не менее 5 Мом

Не менее 100 кОм



Напряжение гальванической изоляции

Не менее 1000 В

Не менее 3000 В



Габариты, с учетом габаритов разъема PCI-Express

—

210 x 90 x 19,5 мм



Габариты, без учета габаритов разъема PCI-Express

—

205 x 85 x 19,5 мм




Цена Спрут-7 PCI-Express, руб. СПРУТ-7/АЕ

Одна компьютерная PCI (PCI-Е)-плата или одно внешнее устройство, подключаемое ЛВС предприятия, для записи аудиоинформации от аналоговых каналов (аналоговые двухпроводные телефонные линии, радиостанции, микрофоны и т.п.) + ПО «СПРУТ-7»




Наименование

Количество
каналов

Спрут-7
PCI-Express, руб.





Спрут-7/А-1

1

—



Спрут-7/А-2

2

—



Спрут-7/А-3

3

24 900



Спрут-7/А-4

4

28 000



Спрут-7/А-4/Л-1
(4 ТЛФ и 1 линейный канал)

4+1

—



Спрут-7/А-5

5

43 800



Спрут-7/А-6

6

45 490



Спрут-7/А-7

7

47 200



Спрут-7/А-8

8

48 890



Спрут-7/А-9

9

74 200



Спрут-7/А-10

10

75 890



Спрут-7/А-11

11

77 500



Спрут-7/А-12

12

79 200



Спрут-7/А-13

13

87 190



Спрут-7/А-14

14

88 800



Спрут-7/А-15

15

90 490



Спрут-7/А-16

16

90 890



СПРУТ-7/ISDN-2

2

51 890



СПРУТ-7/ISDN-4

4

63 000



СПРУТ-7/ISDN-6

6

78 690



СПРУТ-7/ISDN-8

8

103 300



СПРУТ-7/E1-1 (30 каналов) с аппаратной опцией компрессии GSM 0610

30

89 000



СПРУТ-7/E1-2 (60 каналов) с аппаратной опцией компрессии GSM 0610

60

130 000







Все цены указаны в российских рублях для резидентов РФ на условиях поставки со склада в Москве с учетом НДС.

Дилерам и оптовым покупателям предоставляются скидки.

На все оборудование предоставляется гарантия 3 года.

Версии программного обеспечения обновляются БЕСПЛАТНО.
