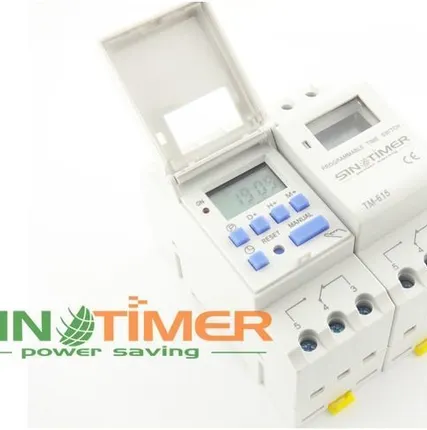

Реле времени недельное универсальное Sinotimer TM-615 на DIN рейку Sinotime

Описание

Опт / Розница
Наличный расчет, Безналичный расчет, Наложенный платеж
Самовывоз, Доставка курьером, Доставка почтой, Ещё 1 способ, Доставка транспортной компанией
Таймер 24 часовой недельный предназначен для монтажа на DIN- рейку.

Встроенный перезаряжаемый аккумулятор для поддержки часов таймера.

Примеры применения



Управление освещением

Управление климатом

Насосы

Двигатели

Управление вентилятором

Водонагреватели

Сельхоз объекты

Другие электрические схемы

Предусмотрено 17 независимых программ включения \ выключения и 15 различных комбинаций дней работы.











Технические подробности



Напряжение

220\240 В



Ток нагрузки

до 16 А



Мощность нагрузки

до 3520 Вт



Точность хода часов

2 секунды в день



Количество программ включения\ выключения

17



Собственное потребление

4.5 Вт максимум



Встроенный дисплей

LCD



Минимальный интервал срабатывания программы

1 минута



Заявлена работа от встроенного аккумулятора в резервном режиме

до 3 лет



Температура эксплуатации

-10...+40 градусов

Назначение контактов подключения Sinotimer TM-615 :1,2- Подключение питания таймера (220 В)3,4 - Нормально замкнутые контакты реле (обычно не используется)4,5 – Нормально разомкнутые контакты реле (используются для включения и отключения фазы нагрузки)

Программирование таймера

А. Назначение кнопок на панели управления

1. Кнопка P: Просмотр программы и настроек

2. Кнопка Manual: Выбор работы реле ON- включено принудительно, Auto- автоматическая работа согласно программы, OFF- принудительно отключено

3. Кнопка с пиктограммой часов: Вызов опции настройки текущего времени

4. Кнопка D+: Установка дня недели

5. Кнопка H+: Установка часов

6. Кнопка M+: Установка минут

7. Кнопка Reset : Сброс всех настроек

8.Индикатор ON: когда светится нагрузка включена, когда не светится нагрузка отключена

Настройки таймера рекомендуется начинать с сброса всех настроек (кнопка Reset)

B. Установка часов

Нажмите и удерживайте кнопку с пиктограммой часов и дополнительно кнопку D+ или H+ или M+ в зависимости что нужно установить (день недели, часы или минуты).

C. Установка программы таймера

Нажмите кнопку P . На дисплее отобразится 1on (первая программа включения нагрузки)Нажмите кнопку D+ для выбора любой из 15 комбинаций дней срабатывания программыНажмите кнопку H+ или M+ для установки часов и минут включения нагрузкиПосле окончания настройки 1on нажмите кнопку P – на дисплее отобразится 1off (время отключения нагрузки первой программы). Произведите настройку времени отключения так же как и время включения.Комбинация дней включения и отключения должна быть одинаковой.Повторите процедуру программирования согласно пункту 3 для последующих 17 программ (при такой необходимости)Когда установка завершена нажмите кнопку с пиктограммой часов для возврата на главный экран таймера

D. Просмотр установленных программ

Нажмите кнопку P несколько раз для просмотра нужной программы из 17 возможных

Когда производится какая либо настройка и не производится никаких нажатий в течении 10 секунд дисплей возвращается в исходное состояние (главный экран таймера)
