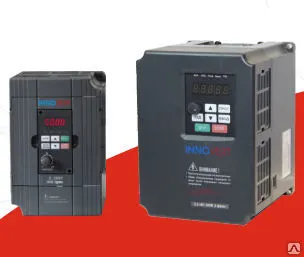

Частотный преобразователь INNOVERT IBD153U43B (15,0 кВт 3ф 380В)

Описание

Опт
Безналичный расчет
Самовывоз, Доставка транспортной компанией
Мощность:
15 кВт;
Напряжение:
380 В;
Производитель:
Innovert;
Количество фаз:
трехфазный;
Частотный преобразователь INNOVERT серий IMD и IBD представляет собой многофункциональный преобразователь частоты, удобный в управлении и настройках.
Диапазон мощностей от 0,37 до 2,2 кВт / 220В; от 0,75 до 560 кВт / 380В

 НА СКЛАДЕ от 0,37 до 22 кВт
- частота коммутации до 15 kHz с дискретностью 0,1 kHz
- 8 цифровых входов (6 для IMD)
- 2 аналоговых масштабируемых входа 0-10V и 4-20mA
- 1 релейный выход с переключающим контактом (250V, 3A)
- 2 дискретных транзисторных выхода (1 для IMD)
- 2 аналоговых выхода 0-10V и 4-20mA
- 15 настраиваемых фиксированных частот
- PID-регулятор
- выходная частота до 400 Hz
- встроенный тормозной ключ в преобразователях до 15 кВт
- встроенный контроллер с циклическим управлением скоростью двигателя
- развитый эргономичный дисплей с выводом информации о частоте, скорости вращения, токе двигателя и пр.

 Характеристики преобразователей частоты INNOVERT  IMD, IBD


        Позиция



        IBD, IMD



Вход





Номинальное напряжение и частота



трехфазное, 380В, 50/60 Гц;
однофазное или трехфазное, 220В, 50/60 Гц



Допустимый диапазон напряжения



трехфазное 380В: 330~440В;
однофазное 220В: 170В~240В



Выход





Напряжение



Трехфазное, 380В: 0~380В;
трехфазное, 220В, 0~220В



Частота



0,1 ~ 400 Гц



Режим управления



Преобразование напряжение-частота



Дисплей



Пятиразрядный экранный дисплей, индикаторное световое табло; отображение настройки частоты, выходной частоты, выходного тока, напряжения шины постоянного тока, температуры силового модуля, статуса работы, ошибки, сигнала обратной связи



Характеристики управления



Диапазон выходной частоты



0,10 Гц~400 Гц



Определение установленной частоты



Цифровая настройка: 0,01 Гц, аналоговая настройка: 0,1% максимальной выходной частоты



Точность индикации выходной частоты



0,01 Гц



Преобразование напряжение - частота



Задание точки изгиба кривой напряжение-частота для удовлетворения различным условиям нагрузочных режимов



Регулировка момента



Автоматическое увеличение тока двигателя используется: для автоматического увеличения момента в зависимости от условий нагрузки; увеличение момента в зависимости от управляющего сигнала: увеличение момента может быть задано равным 0~20%.



Многофункциональные входы



Восемь многофункциональных входов, реализация функций, таких как задание 15 предустановленных скоростей, работа по программе, 4 значения рампы увеличения / уменьшения скорости, функция электронного потенциометра (MOP) и аварийный останов



Многофункциональные

выходы



Три многофункциональных выхода, реализация функций, таких как индикация работы, нулевая скорость, внешняя ошибка, работа по программе и авария.



Настройка времени ускорения /замедления



Время ускорения / замедления может быть задано в диапазоне 0~600 сек.



Другие функции





ПИД-регулятор



Встроенный ПИД-регулятор



RS485



Стандартный протокол связи MODBUS (порт RS485)



Настройка частоты



Аналоговое значение 0~10В, 4~20мA, настройка с помощью потенциометра пульта управления, с помощью протокола связи RS485 и настройка с помощью электронного потенциометра МОР (ВВЕРХ/ВНИЗ)



Задание предустановленных
скоростей



С помощью многофункциональных входов может быть задано 15 предустановленных скоростей





Автоматическое регулирование
напряжения



Выбор функции автоматического регулирования напряжения



Счетчик



Два встроенных счетчика



Функции

защиты





Защита от перегрузок



Постоянный момент 150% в течение 1 мин., воздуходувная машина 120% в течение 1 мин



Защита от
перенапряжений



может быть установлена (опция)





Защита от пониженного

напряжения



может быть установлена (опция)





Другие типы защиты



Защита от перегрева, защита от короткого замыкания, защита от сверхтоков и блокировка параметров от несанкционированной настройки



Окружающая

среда





Окружающая температура



-10°C… + 40°C (без обледенения)



Влажность воздуха



Макс. 95% (без конденсата)



Абсолютная высота



Ниже 1000 м



Вибрация



Макс. 0,5 g



Конструкция



Охлаждение



Принудительное воздушное охлаждение



Класс защиты



IP 20



Установка



Место монтажа



Ниже 132 кВт - монтируется на стену или в шкаф управления
Свыше 160 кВт - размещение в шкафу управления
