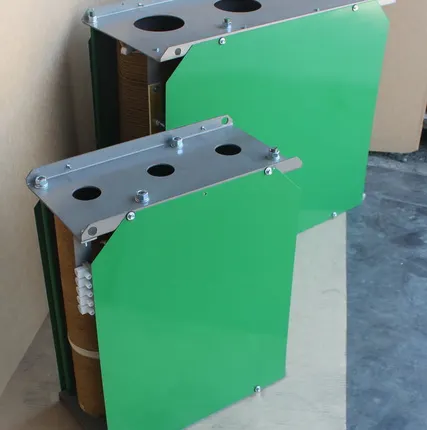

Дроссель ДПД / ДДП

Описание

Опт
Безналичный расчет
Самовывоз, Доставка транспортной компанией
Страна-производитель:
Россия;
Пусковой дроссель ДПД/ДДП предназначен для пуска и торможения асинхронных электродвигателей с фазным ротором преимущественно используемых в механизмах грузо-подъемных кранов. Производство дросселей осуществляется в соответствии с ТУ 3428-001-36938940-2015.

Дроссель может быть использован для замены роторной части устаревших систем на основе контакторных панелей (типа ТА, ТСА, К, ДК и т.п.).

Пусковой дроссель подключается к роторной цепи асинхронного электродвигателя и производит запуск электродвигателя с ограничением пускового тока на необходимом уровне и с нужным пусковым моментом, при этом отсутствует переключение ступеней сопротивления, что полностью устраняет броски тока и момента.

Таблица 1.1. Основные типоразмеры пусковых дросселей.





Мощность эктро- двигателя, кВт


Типоразмер пускового дросселя


Ток пусково- го дросселя не более, А


Напряжение на кольцах ротора не более, В


Габаритные размеры: длина, мм ширина, мм высота, мм


Масса, кг




2,2-5,0


ДПД / ДДП-1


24


630


470 х 260 х 560


42,5




5,5-7,5


ДПД / ДДП-2


33


630


670 х 280 х 600


64,0




7,5-11,0


ДПД / ДДП-3


40


630


670 х 280 х 600


64,0




13,0-16,0


ДПД / ДДП-4


66


630


800 х 360 х 630


89,0/ 92,0*




18,0-24,0


ДПД / ДДП-5


78/91*


630


800 х 360 х 630


89,0/ 92,0*




28,0-30,0


ДПД / ДДП-6


82/126*


630


800 х 360 х 630


89,0/ 92,0*




37,0-75,0


ДПД / ДДП-7


175


630


570 х 370 х 540**


180,0




80,0-160,0


ДПД / ДДП-8


500


630


640 х 370 х 540**


230,0




* механизм передвижения/механизм подъема




** состоит из трех модулей, указан размер одного модуля




Напряжение питания электродвигателя, 380 В, 50 Гц




Диапазон рабочих температур, °С -40 ...+85




ПВ, 60%
