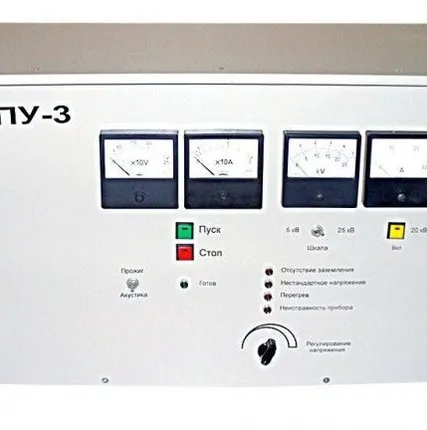

МПУ-3 Феникс - малогабаритное прожигающее устройство

под заказ
Цена:
16 августа
333
546 000 ₽

Цены в категории:

1 500 — 546 000 ₽
Пожаловаться

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка курьером, Доставка транспортной компанией
Назначение МПУ-3 "Феникс":

Малогабаритное прожигающее устройство МПУ-3 "Феникс" предназначено для прожига поврежденной изоляции кабелей номиналом от 380В до 10 кВ с целью дальнейшего поиска места повреждения индукционным либо акустическим методами.

Преимущества МПУ-3 "Феникс":

По сравнению с используемыми в настоящее время системами для прожигания поврежденных кабелей данное устройство может запитываться от однофазной сети малой мощности и имеет на порядок лучшие массогабаритные показатели. Процесс прожигания полностью автоматизирован и обеспечивает оптимальное энерговыделение в месте повреждения, что приводит к сокращению времени работы в 2-3 раза. МПУ-3 обеспечивает непрерывный прожиг на протяжении около 3 часов при температуре +20 °С и работает без ограничений прожига по времени при температуре ниже 0 °С.

Устройство МПУ-3 «Феникс» соответствует техническим условиям ТУ 3414-001-52894219-01.
Сертификат соответствия РОСС RU.MX08.H00007, действует до 10.06 2008.

Технические характеристики МПУ-3 "Феникс":




Параметр

Значение



Напряжение питания, В

180 - 250



Частота питающей сети, Гц

50 - 60



Максимальная потребляемая мощность, кВА, не более

6,5



Выходное напряжение (постоянное), кВ

0,6 - 20



Максимальный выходной ток, А

20



Габаритные размеры, мм

770x400x370



Масса, кг

55



Срок службы, лет

10



Рабочие условия эксплуатации:



Температура окружающего воздуха, °С

от -30 до +40



Относительная влажность воздуха при 25°С, не более

80%




Устройство МПУ-3 "Феникс" защищено от перенапряжения и перегрева

Описание устройства МПУ-3 "Феникс" и принцип действия:

МПУ-3 "Феникс" представляет собой три регулируемых источника постоянного тока соединенных последовательно и разделенных диодной линейкой. Первый источник - нерегулируемый, формирует на своем выходе напряжение 600 В и выдает ток 20 А. Второй источник регулируемый и формирует на своем выходе 0-5 кВ при 1,2 A. Третий источник - регулируемый и на нем формируется напряжение 0 - 20 кВ и ток 150 мА. Поддержание токов на уровнях указанных выше в каждом источнике осуществляется автоматически.

Прожигание поврежденной изоляции кабеля осуществляется следующим образом:

МПУ-3 "Феникс" подключается между поврежденными жилами или жилой и оболочкой.

Кнопкой "Пуск" на поврежденный кабель сразу подается 600 В. Если это напряжение удерживается кабелем, включается средний источник, и на нем плавно поднимается напряжение до 5 кВ, или до момента пробоя.

Если 5 кВ удерживается кабелем, то необходимо включить высоковольтный источник и поднимая напряжение до 20 кВ добиться пробоя, после чего начинается процесс прожига.

Высоковольтный источник будет разрушать изоляцию кабеля током 150 мА до тех пор, пока напряжение в месте повреждения не снизится до 5 кВ, затем автоматически включится средний источник и будет разрушать изоляцию током 1,2А. При снижении напряжения до 600 В произойдет автоматическое подключение низковольтного источника, который будет дожигать изоляцию кабеля током 20 А.
