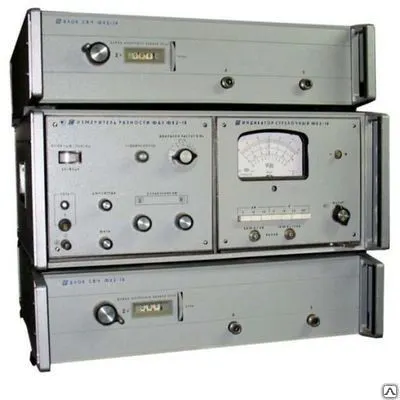

Фазометр ФК2-18 в

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка курьером, Доставка транспортной компанией
0,11 - 12,05 ГГц, 0±180°, отношение уровней 0 - 60 дБ, аналоговая индикация

Прибор измеряет разность фаз между двумя сигналами одинаковой частоты, ГВЗ сигналов, полную систему параметров четырехполюсников (S-параметры) при использовании Оправленных ответвителей. Предусмотрена одновременная индикация измеряемых параметров на стрелочном измерительном приборе. Измеритель имеет аналоговые выходы для подключения осциллографа, что дает возможность наблюдать АЧХ и ФЧХ в режиме свипирования частоты. В составе комплекта прибора имеются развязывающие аттенюаторы с малым КСВН для измерения объектов со значительным рассогласованием. Может использоваться для регулировки и испытании пассивных и активных элементов ВЧ и СВЧ трактов, антенных систем.

Основные данные:

Диапазон частот 0,11-12,4 ГГц

Пределы измерения:

разности фаз 0±180° (шкалы 0±6°, 0±18°, 0±60°, 0±180°);

модуля коэффициента передачи 0-60 дБ (Рвых.макс = 10-3 Вт, Рвых.мин. = 10-11 Вт)

Погрешность измерения:

разности фаз коэффициента передачи:

в динамическом диапазоне до 40 дБ не более ± (1+0,034 φ пер + 0,075 А)°,

при компенсационном способе отсчета не более 3°

модуля коэффициента передачи ± (0,5±0,02 Ах +0,03А), дБ, (0-50 дБ), не более ±4 дБ (50-60 дБ)

Динамический диапазон измерения уровня сигнала в опорном канале 15 дБ при Рвх =10-4 - 10-7 Вт

Разрешающая способность измерения:

разности фаз сигналов менее 0,2°;

модуля коэффициента передачи менее 0,2 дБ

Волновое сопротивление тракта 50 Ом (7/3 мм)
