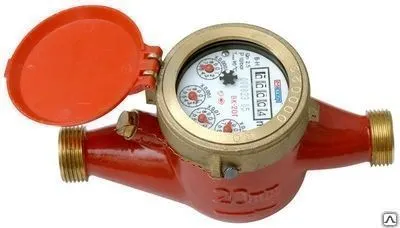

Водосчетчик горячей воды МЕТЕР ВК-Гв

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка курьером, Доставка транспортной компанией
Вид: горячей;
Принцип действия: крыльчатые;
Модель: Meter;
Тип потока: сухоход;
Счетчики воды крыльчатые ВК-(Ду)Г (многоструйные, сухоходные) предназначены для измерения объема горячей воды, протекающей по трубопроводу при температуре от 5°С до 90°С и рабочем давлении в водопроводной сети не более 1,0 МПа (10 кгс/см²). Счетчики горячей воды могут применяться для учета холодной воды. Возможно специальное исполнение данной модели счетчика воды для измерения объема горячей воды, протекающей по трубопроводу при температуре от 5°С до 150°С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см²).

Счетчики ВК могут дополнительно комплектоваться датчиком для дистанционной передачи низкочастотных импульсов. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен - 1; 10; 100 и 1000 л/имп.

При оснащении счетчиков ВК импульсными датчиками с любой ценой импульса (л/имп) в обозначении появляется буква «И».

Диаметр условного прохода Ду, мм:

20

25

32

40

50

Минимальный Qmin, м3/час: Класс В

Класс А

0,05

0,1

0,07

0,14

0,12

0,24

0,2

0,4

0,3

0,6

Переходный Qt, м3/час: Класс В

Класс А

0,2

0,25

0,28

0,35

0,48

0,6

0,8

1,0

1,2

1,5

Номинальный Qn, м3/час:

2,5

3,5

6

10

15

Максимальный Qmax, м3/час:

5

7

12

20

30



Устройство и принцип работы:

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее через отверстия струенаправляющего устройства поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка с установленным на ней магнитом (ведущая часть магнитной муфты). Вода, пройдя измерительную камеру, поступает через выходные отверстия струенаправляющего устройства в выходной патрубок счетчика.

Количество оборотов крыльчатки пропорционально количеству протекающей воды. Для дистанционного считывания показаний через датчик импульсов с частотой, пропорциональной величине расхода воды, на одной из стрелок стрелочного указателя или на одном из дисков счетного механизма устанавливается магнит (только в счетчиках, имеющих в обозначении букву «И»), прохождение которого под герконом обеспечивает замыкание контактов геркона. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем измеренной воды (в кубических метрах и их долях по показанию роликового механизма, в долях кубических метров - по показаниям стрелочных указателей). На шкале счетного механизма имеется звездочка, обеспечивающая повышение разрешающей способности счетчика.
