Описание

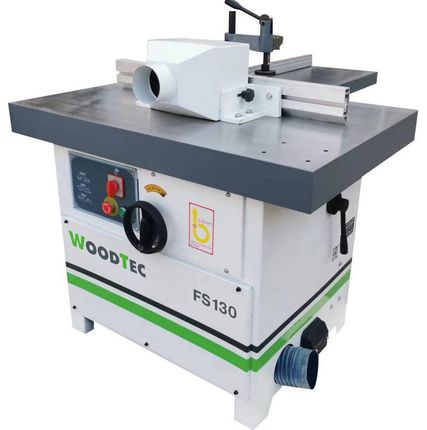

НАЗНАЧЕНИЕ: Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др. ОБЛАСТЬ ПРИМЕНЕНИЯ: Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства. Схема обработки Продольное фрезерование Фрезерование шипов и проушин Криволинейное фрезерование по шаблону Отличительные особенности
- Подъем и опускание шпинделя осуществляется с помощью маховика
- Перемещение каретки по направляющей с поддерживающей опорой
- Эксгаустерные воронки в кожухе и станине для более эффективного удаления стружки
- Эксцентриковый зажим в комплекте
- Диаметр шпинделя 32 мм
Конструктивные особенности
Шипорезная каретка Зарезка шипов и проушин с помощью чугунной шипорезной каретки размером 650 х 350 мм. На каретке расположена кнопка аварийного выключения станка. Базирование заготовки по направляющей.
Направляющая каретки Перемещение шипорезной каретки на линейных подшипниках по массивной цилиндрической направляющей. Направляющая жестко закреплена в 2-х опорах. Подшипники изолированы от стружки и пыли в закрытом блоке.
Поддерживающая опора Обеспечивает жесткость каретки и исключает ее перекос.
Подъем/опускание шпинделя Регулировка шпинделя по высоте осуществляется с помощью маховика.
Панель управления На панели расположен переключатель вращения шпинделя – реверс, а также кнопки включения и выключения.
Эксцентриковый прижим Входит в комплект поставки. Надежно фиксирует заготовку на каретке.
Защитный кожух Кожух под фрезы ?230 мм. Направляющие линейки длиной 370 мм каждая. Для удаления стружки в кожухе предусмотрено аспирационное отверстие ?100 мм.
Аспирационный патрубок 2-й аспирационный патрубок ?100 мм расположен в станине станка для более эффективного удаления стружки из «стакана» шпинделя.
Стопор шпинделя Жесткая фиксация шпинделя на заданную высоту с помощью рукоятки. Автоподатчик (дополнительное оборудование) Увеличивает производительность станка. Повышает уровень безопасности оператора. Аспирационная установка (дополнительное оборудование) Обеспечивает отвод стружки из зоны резания. Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки.
- Доступен:Да
- Артикул:406823
- Частота вращения шпинделя (об/мин):6000 / 8000 / 10 000
- Вес, кг:410
- Вертикальный ход шпинделя, мм:100
- Размер каретки, мм:650 х 350
- Размер основного стола, мм:900 х 640
- Максимальная высота фрезерования, мм:130
- Максимальный диаметр фрез в кожухе, мм:230
- Бренд:WoodTec
- Диаметр шпинделя (мм):32
- Ширина (мм):1315
- Высота (мм):1021
- Мощность (кВт):4
- Ход каретки (мм):540
- Длина (мм):953
