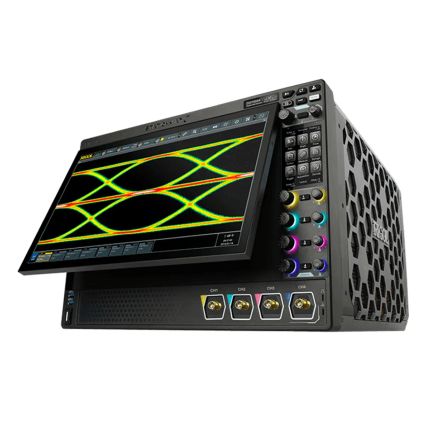

Цифровой осциллограф RIGOL DS70304

Описание

DS70304 – высокопроизводительный прецизионный осциллограф с полосой пропускания до 3 ГГц. Реализован на технологической платформе с архитектурой UltraVision III (3-го поколения). Данная технология обеспечивает более качественные технические характеристики (частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали) по сравнению с предыдущими моделями осциллографов. DS70304 представляет собой комплексный инструмент последнего поколения, отвечающий вашим реальным потребностям в тестировании.Осциллограф RIGOL DS70304 объединяет 5 независимых приборов в одном: цифровой осциллограф, анализатор спектра, цифровой вольтметр, высокоточный частотомер и сумматор, анализатор протоколов. Также осциллограф имеет интересное и очень удобное пользовательское решение в части большого поворотного основного дисплея и небольшого дополнительного экрана управления. Благодаря уникальной платформе UltraVision III, созданной на основе специализированной технологии ASIC, цифровой осциллограф RIGOL DS70304 обеспечивает лучшие в отрасли характеристики производительности. Помимо поддержки анализа сигналов шин последовательной передачи данных, технология UltraVision III также позволяет выполнять анализ целостности сигнала, а также отладку в нескольких областях с одновременным анализом сигналов во временной и частотной областях. Особенности и преимущества

• 5 независимых приборов в 1, включая цифровой осциллограф, анализатор спектра в реальном времени (опция), цифровой вольтметр, 8-разрядный частотомер и сумматор, а также анализатор протоколов (опция);
• До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени:
• Уникальная техническая платформа UltraVision III с набором микросхем RIGOL Phoenix:
• Стандартные и опциональные функции запуска;
• Различные функции декодирования сигналов последовательной передачи данных (опционально);
• Автоматическое измерение до 41 параметра сигнала;
• Различные математические операции, встроенный расширенный анализ БПФ, и функция поиска пиков;
• Расширенный анализ спектра в реальном масштабе времени (RTSA):
• Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов:
• Построение глазковых диаграмм и расширенный анализ джиттера (опционально):
• Основной 15,6-дюймовый емкостный сенсорный экран высокой четкости с электронным управлением наклоном экрана одной кнопкой для визуализации сигналов, анализа и результатов; многооконный дисплей с разделенным экраном;
• Дополнительный 3,5-дюймовый сенсорный экран позволяет отделить меню и функции от сигналов и анализа с помощью настраиваемых функций и контекстного меню:
• Ручка управления с помощью фотоэлектрического энкодера позволяет продлить срок службы, гарантируя более 100 000 операций нажатия и 1 миллион операций вращения, что значительно увеличивает срок ее службы:
• Электронная этикетка - табличное отображение модели и основных параметров, сохранение параметров до 20 лет, обновление при добавлении любой опции:
• Высокопроизводительный активный дифференциальный пробник PVA8350 с полосой пропускания 3,5 ГГц (опционально, технические характеристики см. на соотв. вкладке):
• Применение пробника ближнего поля NFP-3 с осциллографом DS70304 в режиме анализа сигналов в реальном времени (RTSA), позволяет найти источники помех тестируемого устройства

• Доступен:Под заказ
• Артикул:276670
• Бренд:RIGOL
• Код производителя:DS70304
• Гарантия:3 года
• Госреестр:88736-23
• Количество каналов:4
• Полоса пропускания:3 ГГц
• Полоса пропускания:<td colspan="3">
  3,5 ГГц/
• Количество входных каналов:<td colspan="3">
  4 аналоговых входа + 1 внешний вход запуска/
• Режим выборки:<td colspan="3">
  выборка в реальном времени/
• Максимальная частота дискретизации:<td colspan="3">
  <p>
  20 Гвыб/с (1 канал)
  </p>
  <p>
  10 Гвыб/с (2-4 канала)
  </p>
• Максимальная глубина памяти:<td colspan="3">
  <p>
  500 млн. точек (стандарт)
  </p>
  <p>
  2 млрд. точек (1 канал) / 1 млрд. точек (2-4 канала) (опция DS70000-RL-20)
  </p>
• Максимальная скорость захвата сигнала:<td colspan="3">
  > 1 000 000 осц/с/
• Вертикальное разрешение:<td colspan="3">
  <p>
  8;
  </p>
  <p>
  от 9 до 16 бит (настраиваемое)
  </p>
• Аппаратная запись и воспроизведение сигналов в реальном времени:<td colspan="3">
  макс. 2 000 000 кадров (одноканальный режим)/
• Пиковый детектор:<td colspan="3">
  захват глитчей от 200 пс/
• Тип и размер встроенного дисплея:<td colspan="3">
  15,6-дюймовый сенсорный дисплей с управлением "Multi-Touch"/
• Разрешение встроенного дисплея:<td colspan="3">
  1920 х 1080 пикселей/
• Система вертикального отклонения:<td colspan="3">
  /
• Входной импеданс:<td colspan="3">
  /
• Входная емкость:<td colspan="3">
  0,6 пФ/
• Максимальное входное напряжение:<td colspan="3">
  /
• Чувствительность по вертикали:<td colspan="3">
  /
• Динамический диапазон:<td colspan="3">
  ±5 делений/
• Горизонтальная развертка:<td colspan="3">
  /
• Диапазон временной развертки:<td colspan="3">
  от 100 пс/дел до 1000 с/дел/
• Разрешение по времени:<td colspan="3">
  0,5 пс/
• Погрешность частоты опорного генератора:<td colspan="3">
  1 х 10 в-6/год/
• Задержка между каналами:<td colspan="3">
  ≤50 пс/
• Система запуска:<td colspan="3">
  /
• Источник сигнала запуска:<td colspan="3">
  аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока/
• Режим запуска:<td colspan="3">
  автоматический, нормальный, одиночный/
• Диапазон удержания:<td colspan="3">
  от 8 нс до 10 с/
• Полоса пропускания системы запуска::<td colspan="3">
  /
• внутренний источник запуска:<td colspan="3">
  ± 5 делений от центра экрана/
• внешний вход запуска:<td colspan="3">
  ± 5 В/
• Чувствительность системы запуска::<td colspan="3">
  /
• Импеданс внешнего входа запуска:<td colspan="3">
  1 мОм ±1%, SMA разъем/
• Диапазон установки порога срабатывания запуска::<td colspan="3">
  /
•  питающая сеть переменного тока:<td colspan="3">
  фиксированное значение 40% - 60 %/
• Типы запуска:<td colspan="3">
  запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту/
• Количество математических функций:<td colspan="3">
  4
• Цветовая гамма:<td colspan="3">
  обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы/
• Поиск по пиковым значениям:<td colspan="3">
  максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем/
• Анализ осциллограмм:<td colspan="3">
  /
• Запись сигналов:<td colspan="3">
  сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. максимальное количество сегментов: до 2 миллионов./
• Тест "Годен/Не годен":<td colspan="3">
  сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана/
• Цифровой вольтметр:<td colspan="3">
  3 разряда, измерение напряжения постоянного и переменного тока/
• Функции вольтметра:<td colspan="3">
  <p>
  измерение напряжения постоянного тока;
  </p>
  <p>
  измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока;
  </p>
  <p>
  измерение среднеквадратичное значение напряжения переменного тока
  </p>
• Прецизионный частотомер:<td colspan="3">
  до 8 разрядов/
• Функции частотомера:<td colspan="3">
  измерение частоты, периода, сумматор/
• Разрешение:<td colspan="3">
  от 3 до 8 разрядов (устанавливаемое пользователем)/
• Частотный диапазон частотомера:<td colspan="3">
  от 0 до 3 ГГц/
• Сумматор:<td colspan="3">
  до 48 разрядов/
• Общие характеристики:<td colspan="3">
  /
• Послесвечение:<td colspan="3">
  <p>
  выключено;
  </p>
  <p>
  бесконечное послесвечение;
  </p>
  <p>
  настраиваемое послесвечение (от 100 мс до 10 с)
  </p>
• Интерфейсы связи:<td colspan="3">
  USB 3.0, LAN/
• Видеовыход:<td colspan="3">
  HDMI/
• Напряжение и сила тока сети питания:<td colspan="3">
  100 В – 240 В, 45 – 440 Гц/
• Максимальная потребляемая мощность:<td colspan="3">
  500 Вт/
• Диапазон рабочих температур:<td colspan="3">
  от 0°C до +50°C/
• Диапазон температур хранения:<td colspan="3">
  от -30°C до +70°C/
• Относительная влажность:<td colspan="3">
  не более 90%/
• Высота для монтажа в измерительную стойку:<td colspan="3">
  7U/
• 1 МОм:<td colspan="3">
  400 мкВ/
• 50 Ом:<td colspan="3">
  500 мкВ/
• Расчетное время нарастания:<td colspan="3">
  130 пс/
• Тип и размер встроенных дисплеев:<td colspan="3">
  <p>
  15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона;
  </p>
  <p>
  + 3,5-дюймовый сенсорный экран с пользовательской клавиатурой
  </p>
• Разрешение встроенных дисплеев:<td colspan="3">
  <p>
  1920 х 1080 пикселей;
  </p>
  <p>
  480 х 320 пикселей
  </p>
• Входная связь:<td colspan="3">
  по постоянному току, переменному току или заземление/
• Диапазон смещения по постоянному току::<td colspan="3">
  /
• Относительная погрешность усиления по постоянному току:<td colspan="3">
  ± 2% от всей шкалы/
• Запуск и декодирование по сигналам протоколов передачи данных:<td colspan="3">
  <p>
  RS232/UART: DS70000-EMBDA (опция)
  </p>
  <p>
  </p>
  <p>
  I2C: DS70000-EMBDA (опция)
  </p>
  <p>
  </p>
  <p>
  SPI: DS70000-EMBDA (опция)
  </p>
  <p>
  </p>
  <p>
  CAN: DS70000-AUTOA (опция)
  </p>
  <p>
  </p>
  <p>
  FlexRay: DS70000-AUTOA (опция)
  </p>
  <p>
  </p>
  <p>
  LIN: DS70000-AUTOA (опция)
  </p>
  <p>
  </p>
  <p>
  I2S: DS70000-AUDIOA (опция)
  </p>
  <p>
  </p>
  <p>
  MIL-STD-1553: DS70000-AEROA (опция)
  </p>
• Случайный шум (при чувствительности 1 мВ/дел, среднеквадратичное значение)::<td colspan="3">
  /
• Поддержка курсорных измерений:<td colspan="3">
  2 пары курсоров по осям X и Y/
• Количество автоматических измерений:<td colspan="3">
  41 (в том числе до 14 измерений могут отображаться одновременно на экране)/
• Максимальная длина сигнала БПФ:<td colspan="3">
  1 млн. точек/
• Типы окна БПФ:<td colspan="3">
  прямоугольное, блэкмана-харриса, хэннинга (по умолчанию), хемминга, плоская вершина и треугольник/
• Расширенное БПФ:<td colspan="3">
  /
• Длина записи:<td colspan="3">
  64 000 точек/
• Скорость захвата БПФ:<td colspan="3">
  10 000 спектров/с/
• Установка разрешения полосы пропускания:<td colspan="3">
  ручная/автоматическая/
• Тип окна БПФ:<td colspan="3">
  прямоугольная, блэкмана-харриса, хэннинга (по умолчанию), хемминга, плоская вершина и треугольник/
• Построение глазковой диаграммы в реальном времени (опция DS70000-JITTA):<td colspan="3">
  <p>
  восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт
  </p>
  <p>
  тип: полностью автоматический, полуавтоматический и ручной
  </p>
  <p>
  скорость передачи данных: 1 МБ
  </p>
  <p>
  измерения глаза: один уровень, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, добротность и т. д.
  </p>
• Анализ джиттера (опция DS70000-JITTA):<td colspan="3">
  <p>
  измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик.
  </p>
  <p>
  типы анализа джиттера: разделение джиттера, включая TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажения рабочего цикла), ISI (межсимвольные помехи), BR (битрейт) и TIE.
  </p>
  <p>
  отображение измерений: тренд, гистограмма и спектр
  </p>
• Особенности дисплея:<td colspan="3">
  механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем/
• Масштабная сетка:<td colspan="3">
  10 делений по вертикали х 8 делений по горизонтали/
• Габаритные размеры:<td colspan="3">
  439 х 310 х 491 мм/
• Вес:<td colspan="3">
  22,5 кг/
• Технические характеристики активного дифференциального пробника PVA8350:<td colspan="3">
  /
• Время нарастания:<td colspan="3">
  110 пс/
• дифференциальный режим:<td colspan="3">
  50 кОм/
• синфазный режим:<td colspan="3">
  25 кОм/
• Встроенный делитель:<td colspan="3">
  10:1/
• Входной динамический диапазон:<td colspan="3">
  ±2 В/
• Входной диапазон синфазного напряжения:<td colspan="3">
  <p>
  ±6,25 В (от 0 до 100 Гц)
  </p>
  <p>
  ±1,25 В (>100 Гц)
  </p>
• Максимальной входное напряжение:<td colspan="3">
  30 В (пик)/
• Длина кабеля:<td colspan="3">
  1 м
• Дата обновления цены:2024-09-02 05:03:12
• Максимальная частота дискретизации:<td colspan="3">
  <p>
  20 Гвыб/с (1 канал)
  </p>
  <p>
  10 Гвыб/с (2-4 канала)
  </p>
• Максимальная скорость захвата сигнала:<td colspan="3">
  > 1 000 000 осц/с/
• Аппаратная запись и воспроизведение сигналов в реальном времени:<td colspan="3">
  макс. 2 000 000 кадров (одноканальный режим)/
• Погрешность частоты опорного генератора:<td colspan="3">
  1 х 10 в-6/год/
• Полоса пропускания системы запуска::<td colspan="3">
  /
• Диапазон установки порога срабатывания запуска::<td colspan="3">
  /
•  питающая сеть переменного тока:<td colspan="3">
  фиксированное значение 40% - 60 %/
• Количество математических функций:<td colspan="3">
  4
• Напряжение и сила тока сети питания:<td colspan="3">
  100 В – 240 В, 45 – 440 Гц/
• Максимальная потребляемая мощность:<td colspan="3">
  500 Вт/
• Высота для монтажа в измерительную стойку:<td colspan="3">
  7U/
• Входная связь:<td colspan="3">
  по постоянному току, переменному току или заземление/
• Диапазон смещения по постоянному току::<td colspan="3">
  /
• Относительная погрешность усиления по постоянному току:<td colspan="3">
  ± 2% от всей шкалы/
• Запуск и декодирование по сигналам протоколов передачи данных:<td colspan="3">
  <p>
  RS232/UART: DS70000-EMBDA (опция)
  </p>
  <p>
  </p>
  <p>
  I2C: DS70000-EMBDA (опция)
  </p>
  <p>
  </p>
  <p>
  SPI: DS70000-EMBDA (опция)
  </p>
  <p>
  </p>
  <p>
  CAN: DS70000-AUTOA (опция)
  </p>
  <p>
  </p>
  <p>
  FlexRay: DS70000-AUTOA (опция)
  </p>
  <p>
  </p>
  <p>
  LIN: DS70000-AUTOA (опция)
  </p>
  <p>
  </p>
  <p>
  I2S: DS70000-AUDIOA (опция)
  </p>
  <p>
  </p>
  <p>
  MIL-STD-1553: DS70000-AEROA (опция)
  </p>
• Случайный шум (при чувствительности 1 мВ/дел, среднеквадратичное значение)::<td colspan="3">
  /
• Количество автоматических измерений:<td colspan="3">
  41 (в том числе до 14 измерений могут отображаться одновременно на экране)/
• Установка разрешения полосы пропускания:<td colspan="3">
  ручная/автоматическая/
• Построение глазковой диаграммы в реальном времени (опция DS70000-JITTA):<td colspan="3">
  <p>
  восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт
  </p>
  <p>
  тип: полностью автоматический, полуавтоматический и ручной
  </p>
  <p>
  скорость передачи данных: 1 МБ
  </p>
  <p>
  измерения глаза: один уровень, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, добротность и т. д.
  </p>
• Анализ джиттера (опция DS70000-JITTA):<td colspan="3">
  <p>
  измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик.
  </p>
  <p>
  типы анализа джиттера: разделение джиттера, включая TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажения рабочего цикла), ISI (межсимвольные помехи), BR (битрейт) и TIE.
  </p>
  <p>
  отображение измерений: тренд, гистограмма и спектр
  </p>
• Технические характеристики активного дифференциального пробника PVA8350:<td colspan="3">
  /
• Входной диапазон синфазного напряжения:<td colspan="3">
  <p>
  ±6,25 В (от 0 до 100 Гц)
  </p>
  <p>
  ±1,25 В (>100 Гц)
  </p>

Оплата

Уточните условия по оплате у поставщика, но обычно возможны:

• Оплата по счету
• Наличные
• Карты: Visa, Mastercard, Мир
• Наложенный платеж

Доставка

Доставка в г. Челябинск, самовывоз г. Челябинск, ул. Арзамасская 1-я, 25

Гарантия

Команда Проминдекс размещает объявления поставщиков и продавцов после тщательной проверки, однако это не гарантирует безопасной сделки между вами и продавцом. Перед принятием решения о покупке проверьте юридические данные компании и отзывы о ней на странице отзывов и в интернете.

Отзывы
