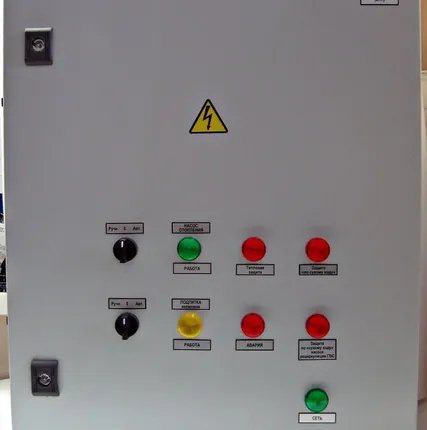

Шкаф управления тепловым пунктом (ИТП) тип 1А

Описание

Опт
Способ установки: настенный;
Степень защиты (IP): IP54;
Страна-производитель: Россия;
Применение: клапанами;
Шкаф управления тепловым пунктом (ИТП) тип 1А. СИСТЕМА ОТОПЛЕНИЯ + ГВС ЗДАНИЯ

(напряжение питания шкафа 1х220B,насос отопления 1,5кВт со встроенной термозащитой 1шт., насос рециркуляции ГВС 0,5кВт, система подпитки 1,0кВт)

Корпус металлический ВхШхГ 600х500х200 мм, степень защиты IP54.

Подключаемые датчики температуры: PT 1000 изг.ОВЕН/ REGIN/ HONEYWELL/ SIEMENS/ и т.д.



Шкаф обеспечивает:

а) индикацию наличия напряжения в ИТП, режима работы насосного оборудования, системы подпитки:

- «СЕТЬ»;

- «РАБОТА» - насос отопления в работе;

- «Тепловая защита» - насоса отопления;

- «Защита по сухому ходу» - насоса отопления, насоса рециркуляции ГВС;

- «Подпитка включена»;

б) питание электроприводов клапанов отопления, ГВС напряжением 24В переменного тока;

в) управление электроприводами с помощью аналогового сигнала 0..10В.



Шкаф выполняет следующие задачи:

1.Управление температурой контура отопления здания в зависимости от уличной температуры наружного воздуха, а также контроль температуры воды «обратки» возвращаемой тепловым сетям, управление контуром ГВС.

2.Управление работой насоса системы отопления, рециркуляции ГВС.

Насос отопления может работать в автоматическом или ручном режиме. На корпусе шкафа установлен переключатель режима работы насоса Ручн. 0 Авт.

3.Защита насоса отопления, рециркуляции ГВС от работы без воды с помощью датчиков давления, установленных на входных трубопроводах насосов, при этом загорается индикаторная лампа соответствующего насоса - «Защита по сухому ходу».

4.Управление работой системы подпитки. На корпусе шкафа установлен переключатель режима работы системы Ручн. 0 Авт. В автоматическом режиме управление системой подпитки выполняется по команде от внешнего реле давления. Исполнительным элементом системы подпитки может быть клапан с напряжением питания 1х220В или насос.



Контроллер PIXEL 2511 имеет встроенный последовательный порт RS-485 (протокол ModBUS-RTU), а также есть возможность для подключения сетевых модулей Ethernet 10Mbit или LONWorks, что позволяет использовать его в системах диспетчеризации.



Стоимость шкафа включает:

- комплектующие, сборка шкафа, проверка работоспособности;

- исполнительная документация (руководство по эксплуатации контроллера PIXEL 2511, схемы электрические принципиальные, компоновка оборудования шкафа, схема внешних проводок для подключения датчиков температуры, реле давления, насосов, электроприводов клапанов отопления и ГВС)

104869,0 руб



Стоимость шкафа в комплектациях:

- Тип1А-1 – без системы подпитки 99869,0 руб;

- Тип 1А-2 – без системы подпитки, температура в контуре ГВС поддерживается регулятором прямого действия и имеется насос рециркуляции ГВС 94869,0 руб



При использовании корпуса шкафа из пластика ВхШхГ 560х408х153мм, степенью защиты IP54, стоимость составит:

96369,0 / тип 1А-1 91369,0/ тип 1А-2 86369,0 руб
