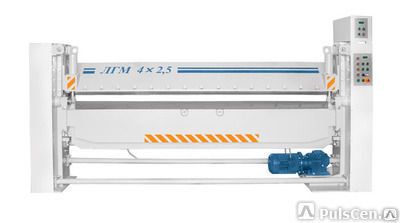

Листогиб ЛГМ 2.5х2500 лист 2.5х2500

Описание

Опт / Розница
Привод: гидравлический;
Тип автоматизации: с ЧПУ;
Листогибочная машина ЛГМ 2х2500 предназначена для изготовления различных деталей методом холодной гибки металла под различными углами.
В состав листогибочной машины ЛГМ 2х2500 входят: станина, прижимная и гибочная балки, привод прижимной и гибочной балок, задний упор.
Привод электромеханический, что исключает использование сжатого воздуха.

С помощью листогибочных машин можно гнуть лист металла различной толщины. Такие листогибочные станки применяются к напримеру, для производства воздуховодов и других элементов вентиляции.

Благодаря наличию электромеханического привода, листогибочная машина ЛГМ 2х2500 отличается компактными размерами и небольшим весом.

Листогибочные машины с ЧПУ

Профили, получаемые с поставляемыми и с листогибочными машинами оправками и изготовленными по спец. заказу:



Листогибочные оправки на прижимную балку для листогибочных машин серии ЛГМ

1. Базовая комплектация

2. Сегментные оправки типа «Сапожок»
Оправки позволяют получать коробчатые профили разных размеров.
Длина сегментов выбирается из рядов 50, 75, 100, 125, 175, 500.
Может применяться на любой серийной листогибочной машине вместо оправок базовой комплектации.

3. По желанию заказчика машина может быть укомплектована прижимной балкой специальной формы.
Длина сегментов выбирается из рядов 50, 75, 100, 125, 175, 500.
Используется для обработки металла толщиной не более 1,5мм, в основном при изготовлении вентиляционных воздуховодов.

4. По желанию заказчика машина может быть укомплектована ЧПУ стоимостью 158 000 руб. с НДС.

Электромеханический задний упор для листогибочных машин серии ЛГМ.


За дополнительную плату, к листогибочной машине 2х2500 можно заказать электромеханический задний упор (макс.ход 1190мм - 208 000 руб., макс.ход 2300мм - 326 100 руб.).
Упор предназначен для организации мерной гибки деталей. Управляется с пульта расположенного рядом с панелью управления листогибочной машины, либо параметры задаются с помощью программы на мониторе (для моделей с ЧПУ).Задание параметров - в цифровом виде.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИСТОГИБОЧНОЙ МАШИНЫ ЛГМ 2х2500

Характеристики

ЛГМ 2,5 х 2500

ЛГМ 3 х 2000

ЛГМ 4 х 2500

ЛГМ 5 х 2000

ЛГМ 6 х 1600

ЛГМ 6 х 2000

Толщина изгибаемого листа с пределом прочности 500 МПа, мм

0,5 -2,5

0,5 -3,0

0,5 -4,0

0,5 - 5,0

0,5 - 6,0

0,5 - 6,0

Ширина изгибаемого листа с пределом прочности 500 МПа, мм, максимальная

2500

2000

2500

2000

1600

2000

Угол поворота гибочной балки, градус.

0-125

Ход прижимной балки, мм.

10-135

10-135

15-175

15-175

15-175

15-175

Скорость прижимной балки, мм/с

12

12

15

15

15

15

Угловая скорость гибочной балки, градус/с

25

Высота отгибаемой кромки при максимальной толщине листа, мм.

6 толщин листа

Мощность электродвигателей, суммарная, кВт

4.5

4,5

6,2

6,2

6,2

6,2

Производительность механизма, сгибов/ч

до 350

Механический регулируемый упор, мм

100-350

100-350

100-400

100-400

100-400

100-400

Работа в режиме наладки

есть

Полуавтоматический режим работы с ручной подачей и удалением заготовки

есть

Возможность поставки специальных оправок и инструмента для изготовления различных профилей и деталей

имеется

Длина

3650

3150

3400

2900

2490

2490

Ширина

820

820

710

710

760

760

Высота

1320

1320

1520

1520

1520

1520

Масса ЛГМ 6х2000, кг

2840

2600

З230

2900

2700

2700

Комплект поставки листогибочного станка ЛГМ 2,5х2,5

Наименование

Количество

Машина листогибочная с поворотной балкой ЛГМ 2,5 х 2,5

1 шт.

Руководство по эксплуатации листогибочной машины

1 шт.

Светильник НКП – 03х60

2 шт.

Ключ компенсатора (для листогиба с компенсатором)

1 шт.

Опора

2 шт.

Электромеханический задний упор для листогибочных машин серии ЛГМ


За дополнительную плату, к листогибочной машине ЛГМ 2х2500 можно заказать электромеханический задний упор.
Упор предназначен для организации мерной гибки деталей. Управляется с пульта расположенного рядом с панелью управления листогибочной машины, либо параметры задаются с помощью программы на мониторе (для моделей с ЧПУ).Задание параметров - в цифровом виде.

Технические характеристики электромеханического заднего упора для ЛГМ

Характеристика

упор для ЛГМ

Максимальный ход упора (длина заготовки), мм

1200

по спец. заказу, мм

2300

Пределы установки размеров min/max, мм

20/1200

по спец. заказу, мм

20/2300

Дискретность, мм

1

Повторяемость, мм

±0,1

Тип привода - Электромеханический с частотным управлением

Максимальное время исполнения 1200мм/2300мм, сек

35/65

Потребляемая электрическая мощность, Вт

370

Следящее устройство - Инкрементальный энкодер EN 413

Точность, мм/м

±0.4

Габаритные размеры

Ширина B, мм

2000

Длина L, мм

1550/2650

Высота H, мм

940

Вес ЛГМ 2,5х2500 , кг

150 / 210



Фундамент для листогибочной машины ЛГМ 2,5х2,5



Для установки листогибочного станка необходимо произвести следующие подготовительные работы:

Подготовить и расчистить площадку соответствующую размеру листогибочной машины;

Подготовить место для заливки фундамента;

Залить фундамент соблюдая требования предъявляемые к фундаментам такого типа;


Установить листогибочный станок на фундамент и закрепить используя фундаментные болты М20.

Примечание:
Отклонение от горизонтали поверхности фундамента под установку листогибочного станка не более 1 мм на 1 метр погонный. Установка листогибочного станка осуществляется согласно схеме страповки указанной в разделе «Листогибочные машины».
