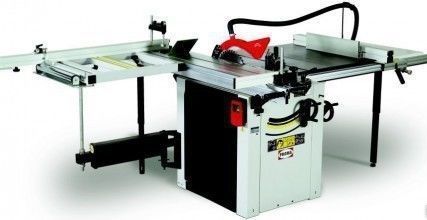

Форматно-раскроечный станок PKS–315F

Описание

Опт / Розница
Тип: форматно-раскроечные;
Форматно-раскроечный механизм PKS – 315 F применяется для продольного и поперечного распила деревянных изделий различных пород, напольного покрытия из ДВП, фанеры, материалов, похожих по составу и плотности на древесину. Станок изготовлен на базе современных и лучших технологий, конструкций, которые используется в круглопильных устройствах компании PROMA.

В механизме PKS – 315 F есть диск для подрезки, покупаемый отдельно. Он вращается в сторону заготовки и благодаря подготовительному надрезу дает возможность рассекать отделываемое изделие без возникновения сколов. Детали, определяющие направление движения каретки, выполнены из стали покрытой хромом и им характерны правильность производства и износоупорность. Каретка произведена из очень крепкого сплава алюминия и обладает устойчивым к ржавчине покрытием, обеспечивающим большой период использования.

Такие устройства очень распространены в частном бизнесе, при выпуске небольших партий, в мастерских, при изготовлении мебели.




Упор для материала с линейкой.
Каретка с роликом для ручной подачи материала.
Кронштейн каретки подвижный.
Подвижный стол.
Основной стол.
Защитный кожух пильных дисков.
Транспортиры подвижного и основного столов.
Дополнительный чугунный стол.
Упор для материала.
Дополнительный стальной стол.
Штурвал изменения угла пильного диска.
Штурвал подъема пильного диска.
Основание.

Дополнительная информация



Рулевые колеса 2 и 5 помогают откорректировать уровень и угол распильного диска к поверхности. Чтобы изменить направление диска для распила к поверхности нужно открутить болтик для зажимания 4, поворачивая рулевое колесо 5 и ориентируясь на шкалу 1, а затем установить диск для распила в нужное положение, зажав при этом болтик 4. Чтобы откорректировать высоту вылета диска для распила нужно приподнять ручку зажима 3, крутя этом рулевое колесо 2. После установки нужной высоты вылета диска для распила нужно опустить ручку зажима 3.



Чтобы настроить положение упора для обрабатываемого изделия нужно ослабить устройство для зажима упора (ручку 1 приподнять), передвинуть упор на нужную величину и зажать его (ручку 1 опустить). Узел из вала и шестерни 5 предназначен для правильной настройки места упора к диску для распила. Отвертите механизм для зажима упора, сцепив узел из вала и шестеренки 5 с рейкой, крутите узел из вала и шестеренки 5, зафиксируйте упор в нужном положении к распильному диску. Отсчет величины передвижения упора можно увидеть на линейке, расположенной на направляющей упора. Он вместе с выдвижной линейкой крепится на переносной стол. Чтобы увеличить длину упора нужно открутить болтик для зажима 4, упор вытащить на нужную длину, закрутить болтик для зажима 3. Для настройки места поперечного упора нужно уменьшить зажим 3, передвинуть поперечный упор на нужную длину, закрутить зажим 3. При кручении барабана с 2-х круговым масштабом настраивается правильное место поперечного упора.





Максимальная высота пропила

100 мм. при 90° (диск ?315 мм.)
80 мм. при 45° (диск ?315 мм.)



Максимальный размер от пильного диска до направляющего упора
1260мм


Размер дополнительного чугунного стола
440х800мм


Размер дополнительного стального стола
440х800мм


Размер подвижного стола
1550х270мм


Размер дополнительного заднего стола
310х500мм


Размер каретки
680х580мм


Пильный диск
3мм


Подрезной диск
3мм


Перемещение каретки
1470мм









Фанерная коробка № 1



Стол дополнительный (чугун)
1шт


Стол дополнительный (сталь)
1шт


Каретка
1шт.


Гофрированный шланг ?110мм
1шт.


Гофрированный шланг ?30мм
1шт.


Резиновая опора
4шт.


Защитный кожух пильного диска
1шт.


Поворотный кронштейн каретки
1шт.


Задний стол
1шт.


Транспортир
2шт.


Подрезной диск
опция (приобретается отдельно)


Фланец гофрированных шлангов
1шт.


Штурвал в сборе
2шт.


Защитный кожух эл. блока управления
1шт.


зажим режущего материала
1шт.


Хомут шланга o110мм.
2шт.


Хомут шланга o30мм.
2шт


Упор для режущего материала L-450мм
1шт.


Болт М8 L-35мм.
8шт.


Болт М8 с квадратной головкой
3шт.


Шайба o8
11шт.


Гайка М8
7шт.


Инструмент



Пруток 10мм L-280мм
1шт.


Ключ комбинированный плоский
1шт.


Ключ шестигранный 3,4,5,6 мм
4шт.


Ключ плоский 13х17
1шт.


Отвёртка шлицевая
1шт.


Фанерная коробка № 2



Подвижный стол
1шт.


Приспособление для безопасной подачи материала
1шт.


Линейка дополнительных столов
1шт.


Упор для режущего материала L-образный
1шт.


Упор для режущего материала дополнительных столов
1шт.


Опора раздвижная
2шт.


Опора заднего стола
1шт.


Крючок поддержки гофрированного шланга o30 мм
1шт.


Защитный экран
1шт.


Пластина с роликом
1шт.


Упор с тонкой регулировкой
1шт.


Механизм точного перемещения упора
1шт.


Палец зажима режущего материала
1шт.


Зажим (болт +пластина)
1шт.


Рукоятка подвижного стола
1шт.


Профиль жесткости соединения дополнительных столов
1шт.


Упор для режущего материала с раздвижной линейкой
1 шт.


Стопор подвижного стола
1шт.


Опора каретки
1шт.


Инструкция по эксплуатации






Габариты (мм):2450х2470х1200
Масса (кг):255
Напряжение (В):400
Страна-производитель:Чехия
Габариты стола (мм):385х800
Мощность потребляемая (кВт):3,8
Выходная мощность (кВт):-
Внешний диаметр пильного диска (мм):315
Внешний диаметр подрезного диска (мм):90
Посадочный диаметр пильного диска (мм):30
Посадочный диаметр подрезного диска (мм):20
Частота вращения подрезного диска на холостом ходу (об/мин):5800
