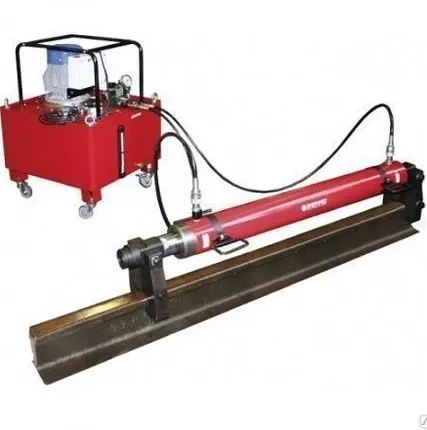

Установка для перемещения тяжеловесного оборудования по рельсам незаменима при перемещении силовых трансформаторов на подстанциях, вагонов, локомотивов, строительного, грузоподъемного оборудования и т.д. при монтаже, ремонте, аварийно-восстановительных и строительно-монтажных работах. Разработанная конструкторским бюро технология обеспечивает равномерное перемещение тяжеловесных объектов за счет уникальной системы (патент РФ) заклинивания рычагов на головке рельса, даже в условиях размещения толкаемого объекта в условиях "горки" (под наклоном).
Устройство установки:
Основными составными частями установки являются: гидроцилиндр, на днище которого навинчен задний кронштейн, через ось соединенный с рычагами. Рычаги стянуты болтом. На шток гидроцилиндра навинчен передний кронштейн также через ось соединенный с рычагами. Передний кронштейн снабжен плавающей опорой.
Подача и отвод гидравлической жидкости в полость цилиндра осуществляется через полумуфты быстроразъемного соединения, исключающие потерю гидравлической жидкости при отсоединении их от насоса.
В зависимости от размера и веса перемещаемого оборудования используются одна или, чаще всего, две установки.
Принцип работы:
Выдвижение поршня цилиндра осуществляется за счет усилия, возникающего при подаче гидравлической жидкости под давлением в поршневую полость. Под действием давления происходит заклинивание задних рычагов на головке рельса. Таким образом, установка «упирается» в рельс и толкает оборудование установленной на ней плавающей опорой. После завершения рабочего хода при подаче гидравлической жидкости в штоковую полость цилиндра происходит возврат поршня в исходное положение. В этот момент происходит заклинивание передних рычагов, тогда как задние рычаги расклиниваются и позволяют поршню вернуться в исходное положение (корпус гидроцилиндра вместе с задними рычагами движется в сторону перемещаемого груза). Затем цикл повторяется.
Габариты (мм):909х284х349
Масса (кг):46x2
Тяговое усилие (тс):10x2
Ход штока (мм):500
Масса толкаемого груза, на колесах Ктс=0,05 (т):200x2
Масса толкаемого груза, на сухую Ктс=0,15 (т):65x2
Масса толкаемого груза, т (на колесах Ктс=0,05):200*2
Масса толкаемого груза, т (на сухую Ктс=0,15):65*2
номинальное усилие, тс:10*2
Рабочий объем масла (см3):1560x2
Расстояние от головки рельса до оси цилиндра (мм):120
Рекомендуемый насос:НЭЭ32-2, 8АДД20Т1
